Описание товара Модуль для электронного конструктора Power Shield (Li-Ion, 2000 мА·ч)

Power Shield (Li-Ion, 2000 мА·ч)

Вам не придётся возиться с кучей батареек, система управления умным домом перестанет боятся отключения электричества, а сигнализацию не взломают перерезав провода. Просто добавьте плату расширения с литий-ионным аккумулятором и ваш проект станет действительно автономным.

Аккумулятор заряжается от компьютера или блока питания для смартфона с разъёмом micro-USB.

Что на борту

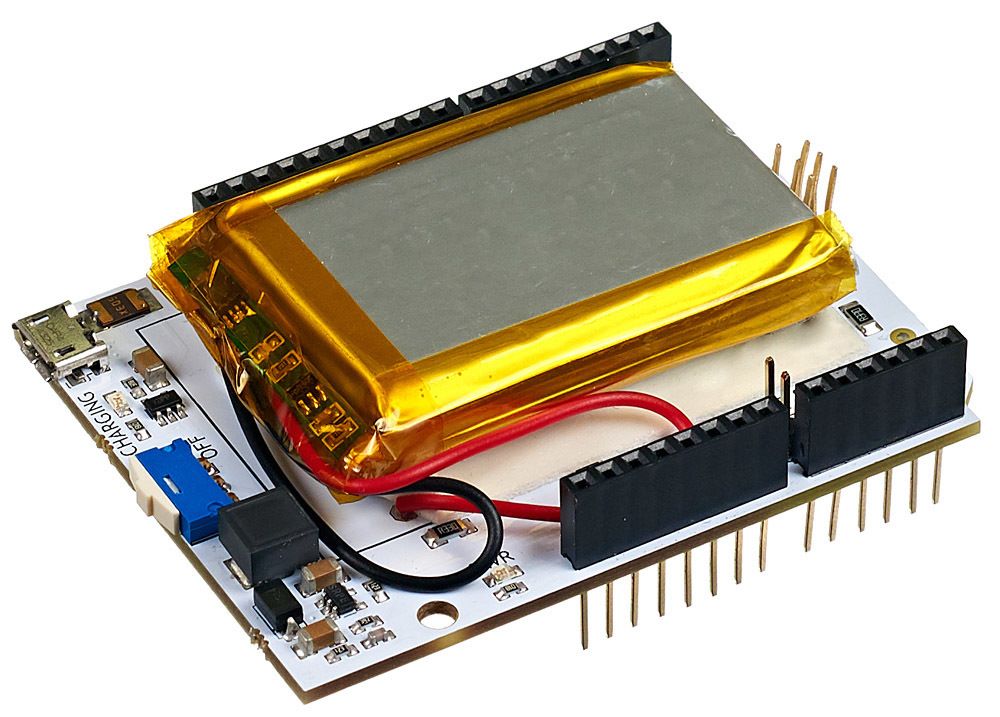

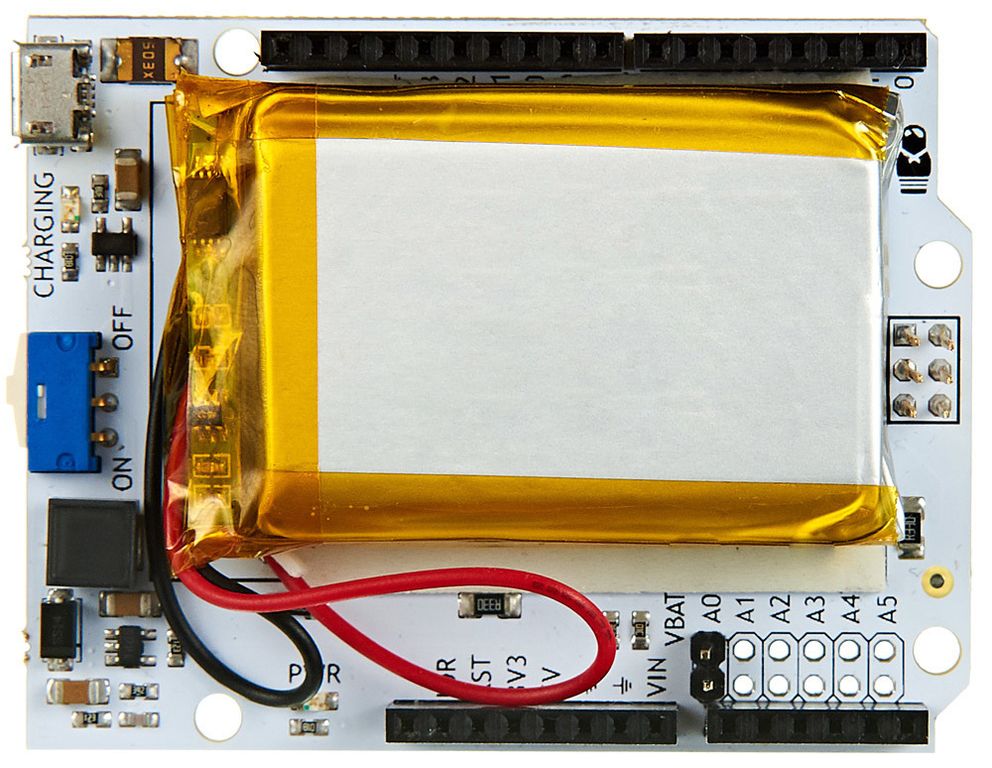

В основе шилда лежит литий-ионный аккумулятор на 2000 мА·ч. Также на плате предусмотрены:

• Тумблер включения


• Разъём micro-USB для зарядки аккумулятора


• Перемычка для вывода уровня заряда на пин А0


• Индикатор включённого состояния (ON)


• Индикатор процесса зарядки (CHARGING BATT)


• Индикатор низкого заряда аккумулятора (LOW)

Используйте Power Shield как обычную плату расширения Arduino и ваши устройства получат пятивольтовое питание по стандартным пинам.

Получить информацию о текущем уровне заряда аккумулятора можно перемкнув контакты VBAT джампером. После этого на пин A0 станет выводится аналоговый сигнал, пропорциональный заряду аккумулятора.

Защита от перегрузки

В аккумулятор встроена защита от перегрузки — если ток превысит 700 мА, сработает контур предохранителя и устройство выключится. Чтобы сбросить блокировку, на несколько секунд подключите к Power Shield зарядное устройство.

Механическая совместимость

Для установки на Power Shield платы Troyka LP Shield и других шилдов с выступающими вниз элементами, воспользуйтесь набором контактных колодок. Это позволит исключить вероятность замыкания контактов корпусом аккумулятора.

Характеристики

• Рабочее напряжение: 5 В


• Ёмкость: 2000 мА·ч


• Максимальная сила тока: 700 мА


• Габариты: 69×53 мм
