Описание товара Модуль для электронного конструктора Troyka Mega Tail Shield

Troyka Mega Tail Shield

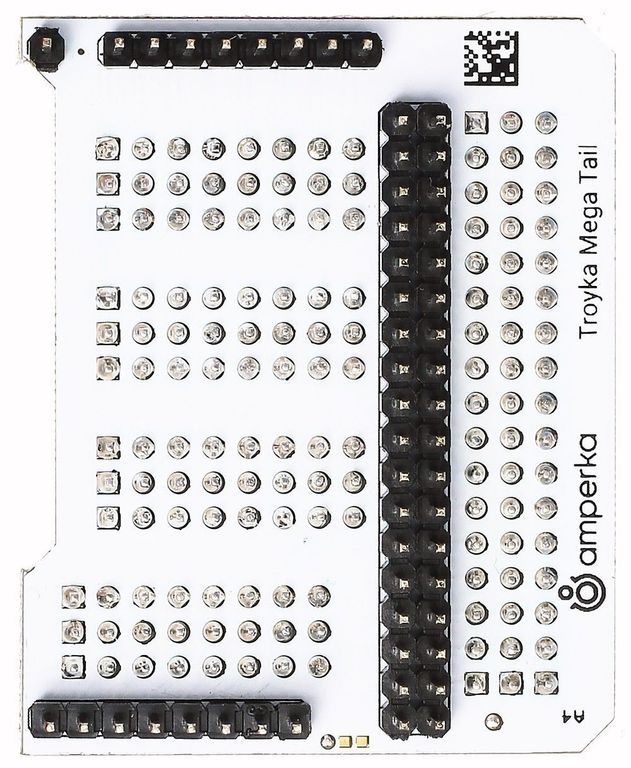

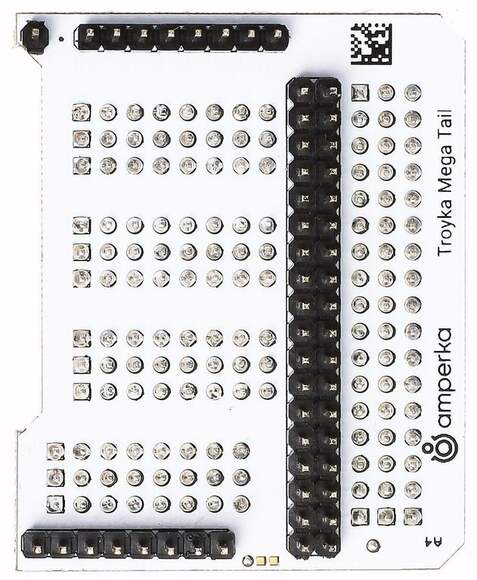

Troyka Mega Tail Shield — это плата расширения для платформ форм-фактора Arduino Mega, например Iskra Mega и Arduino Due, которая упрощает подключение Troyka-модулей через стандартные трёхпроводные шлейфы.

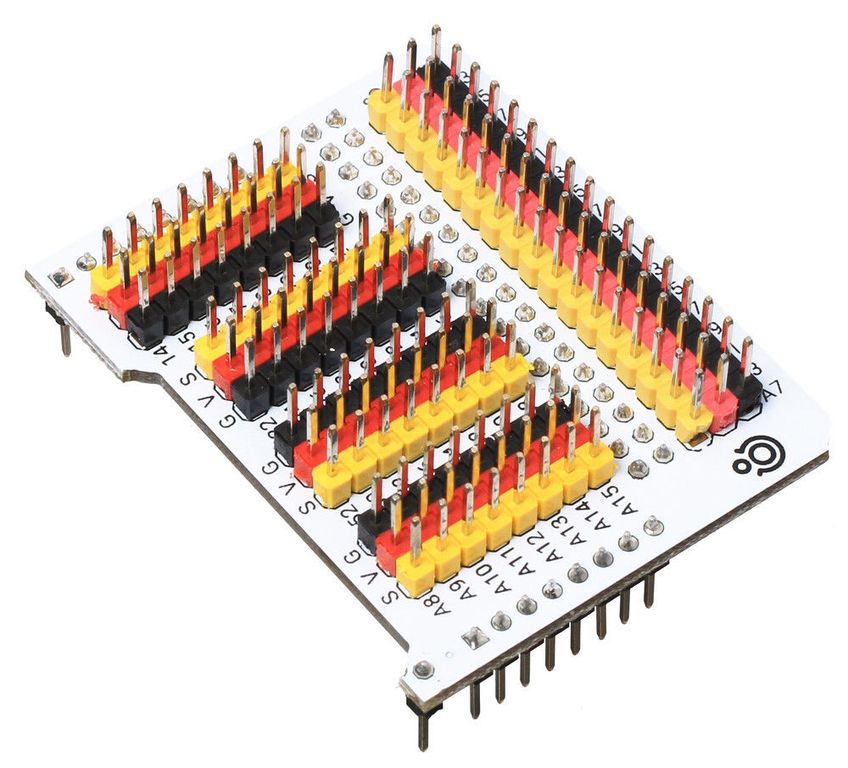

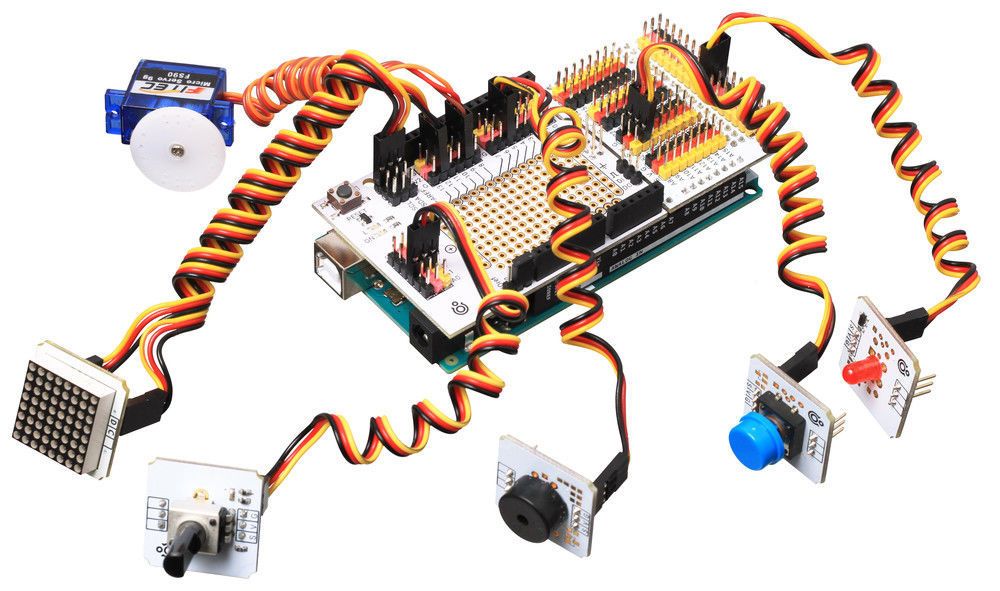

С платой Troyka Mega Tail Shield вам достаточно просто вставить шлейф от каждого модуля в одну группу из трёх штырьков — и всё готово к работе без необходимости брать в руки паяльник или макетную плату.

Распиновка

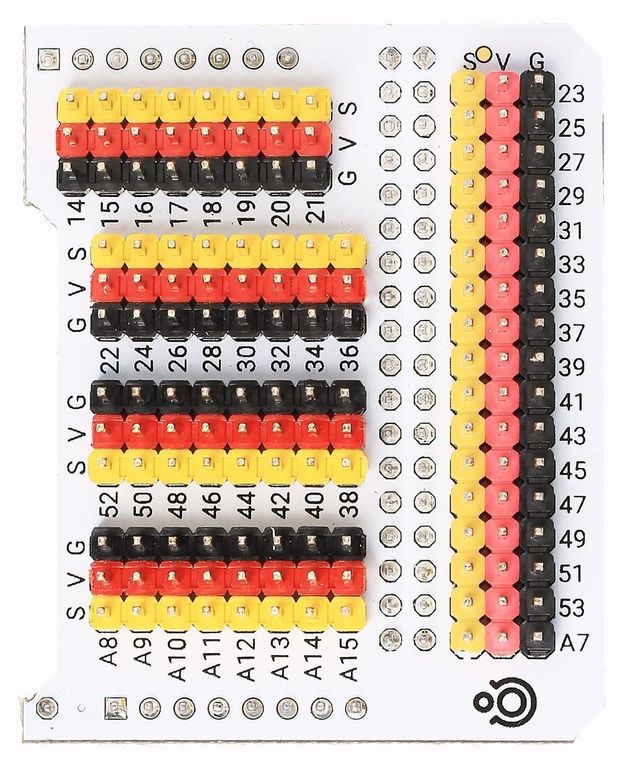

На плате установлены группы тройных контактов «S-V-G». Они соединены с линиями управляющей платы следующим образом:

• сигнал (S) — с соответствующим цифровым или аналоговым пином;


• питание (V) — с рабочим напряжением;


• земля (G) — с землёй.

Если вам необходимо подключить 5-вольтовые модули к управляющей плате наподобие Arduino Due с логическим напряжением 3,3 В, обратите внимание на Troyka Shield с возможностью выбора рабочего напряжения.

Механическая совместимость

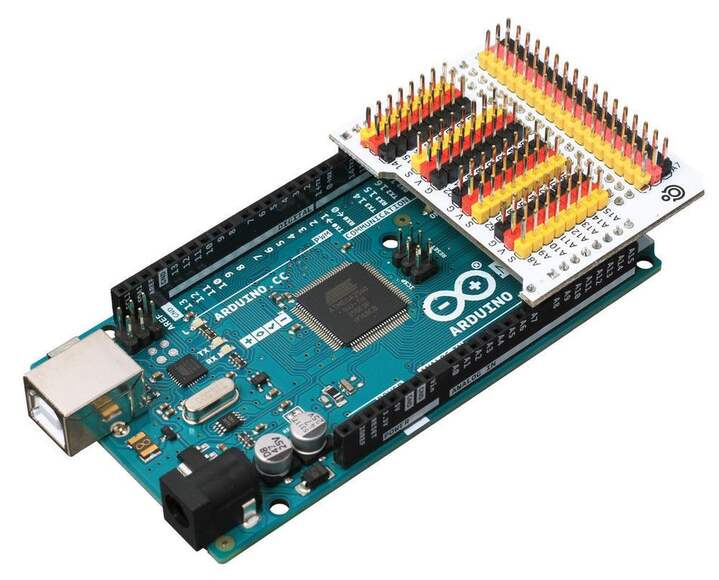

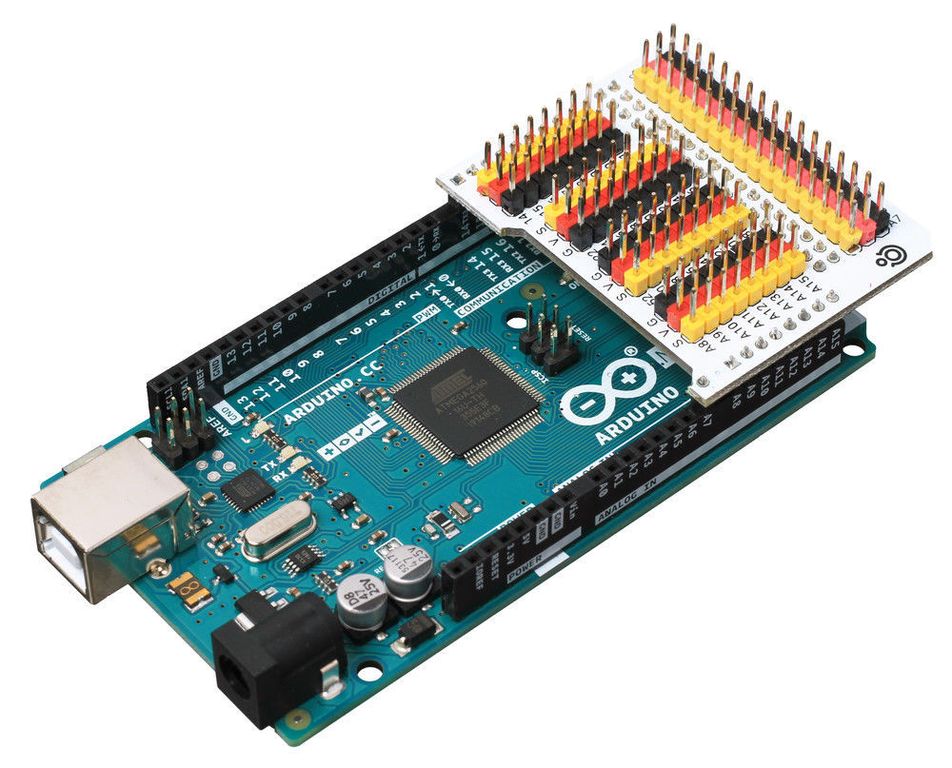

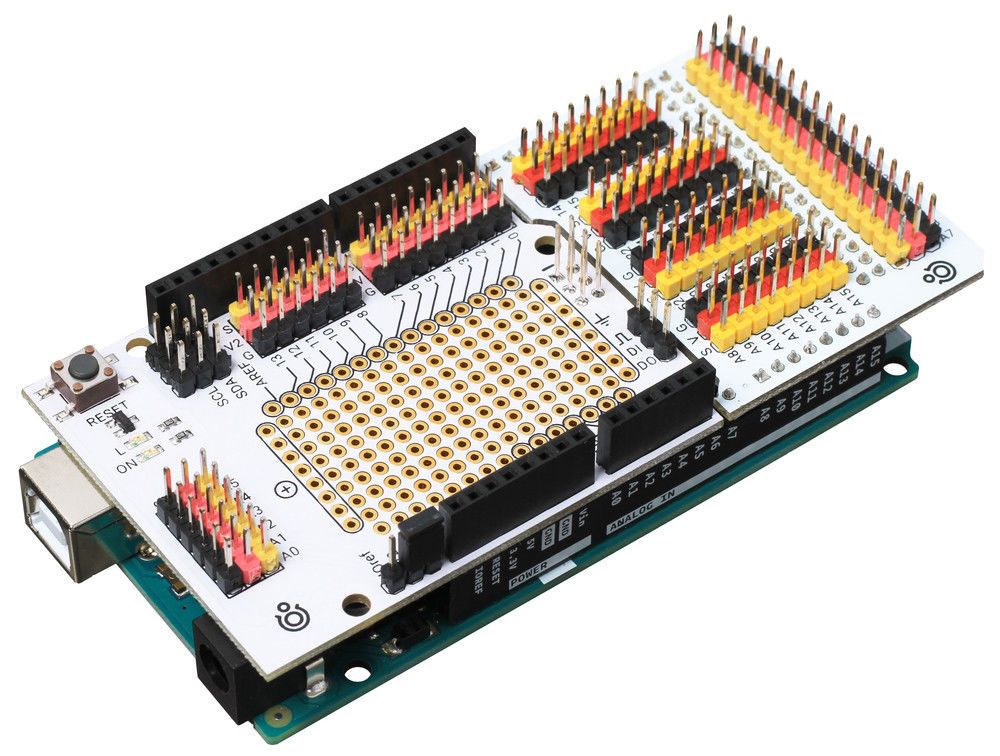

Мы сделали Troyka Mega Tail Shield такой формы, что он подходит к платам форм-фактора Arduino Mega 2560 и встаёт вплотную рядом с любым стандартным Arduino Shield’ом. Единственный нюанс в том, что из-за плотной компоновки пин A6 оказывается недоступным. Все остальные пины выведены наружу.

Комплектация

1× Плата-модуль

Характеристики

• Совместимость: Arduino форм-фактора Mega 2560, Due


• Интерфейсы Troyka (S-V-G): 49 групп контактов


• Габариты: 43×53×19 мм
