Описание товара Модуль для электронного конструктора MIDI вход (Troyka-модуль)

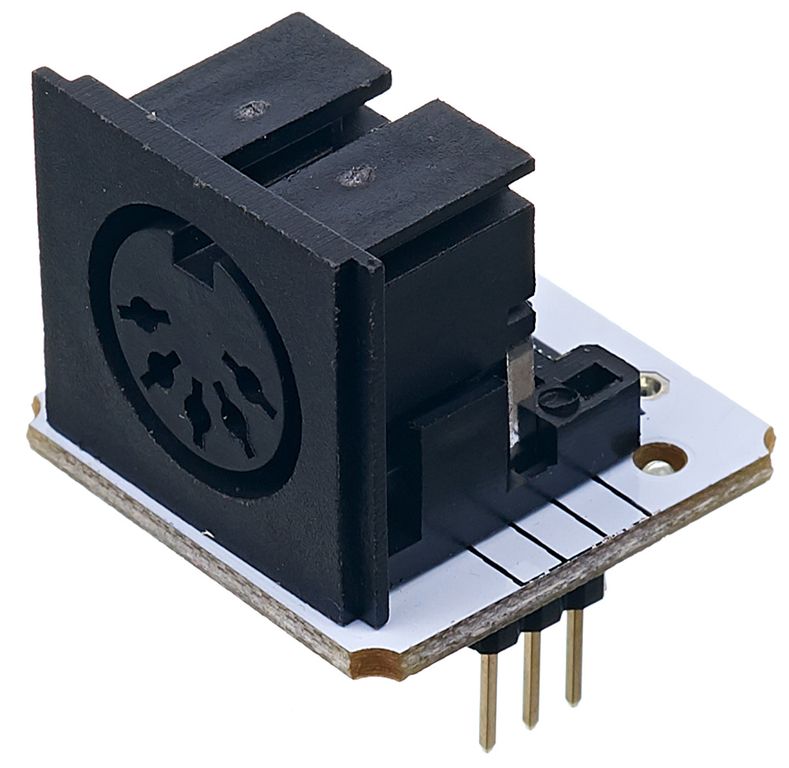

MIDI вход (Troyka-модуль)

Подключить компьютер к домашней студии звукозаписи или создать DIY-синтезатор с уникальным звучанием поможет компактный MIDI-вход.

Troyka-модуль позволит получить цифровой звук с профессионального музыкального оборудования по интерфейсу MIDI.

Что такое MIDI

MIDI (англ. Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов) — популярный стандарт обмена цифровыми данными между музыкальными инструментами, сценическим оборудованием, видеомикшерами и компьютерами.

Интерфейс позволяет исполнителю нажав клавишу на одном инструменте, получить звук с другого устройства. Любое изменение положения клавиш, кнопок или регуляторов кодируются в управляющие команды, которые можно передать по MIDI-кабелю на другие инструменты. Получившее команду устройство реагирует на неё аналогично нажатию на собственные клавиши.

MIDI определяет единый формат кодирования данных о нажатии клавиш, параметрах звучания и дополнительных настройках оборудования.

На физическом уровне MIDI — это однонаправленный интерфейс, который объединяет устройства в единую шину. Источник сигнала передает данные по двум проводам на расстояние до 15 метров. Передача сигнала осуществляется током силой 5 мА, включение тока передаёт 0, выключение — 1.

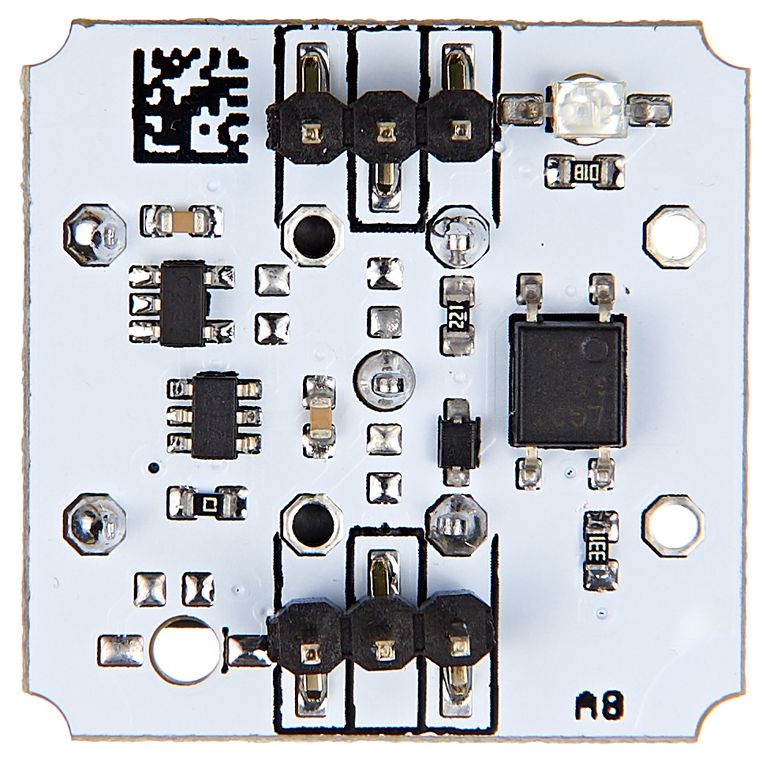

Принимающий модуль оснащается оптопарой — это позволяет разорвать прямую электрическую связь между устройствами. Даже если одно из них коротнёт и сгорит, остальные устройства останутся невредимым.

Подключение

С контроллером модуль общается по протоколу схожему с UART.

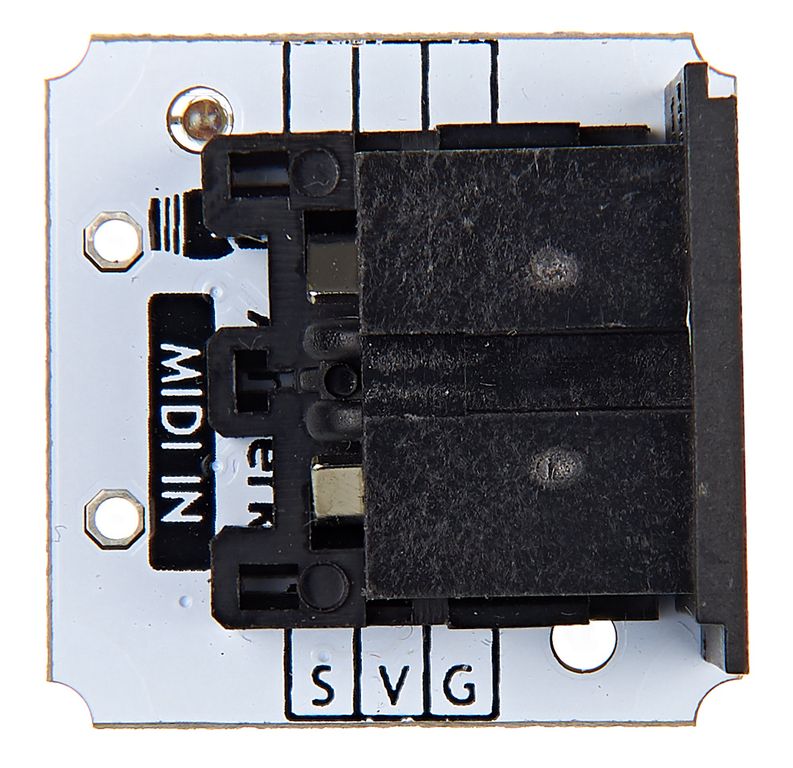

Верхняя группа контактов предназначена для организации обмена данными:

• контакт S — подключите к пину RX микроконтроллера


• контакт V — к контакту питания 3.3 — 5 В


• контакт G — к земле

При получении данных в формате MIDI на модуле загорается зелёный светодиод.

Для подключения к Arduino пригодится Troyka Shield, а со Slot Shield даже провода не понадобятся.

Комплектация

• 1× Плата-модуль MIDI in


• 1× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 3,3–5 В


• Температурный диапазон: −40…+85 °C


• Габариты: 25,4×25,4×30,5 мм
