Описание товара Модуль для электронного конструктора Troyka Slot Shield V2

Troyka Slot Shield V2

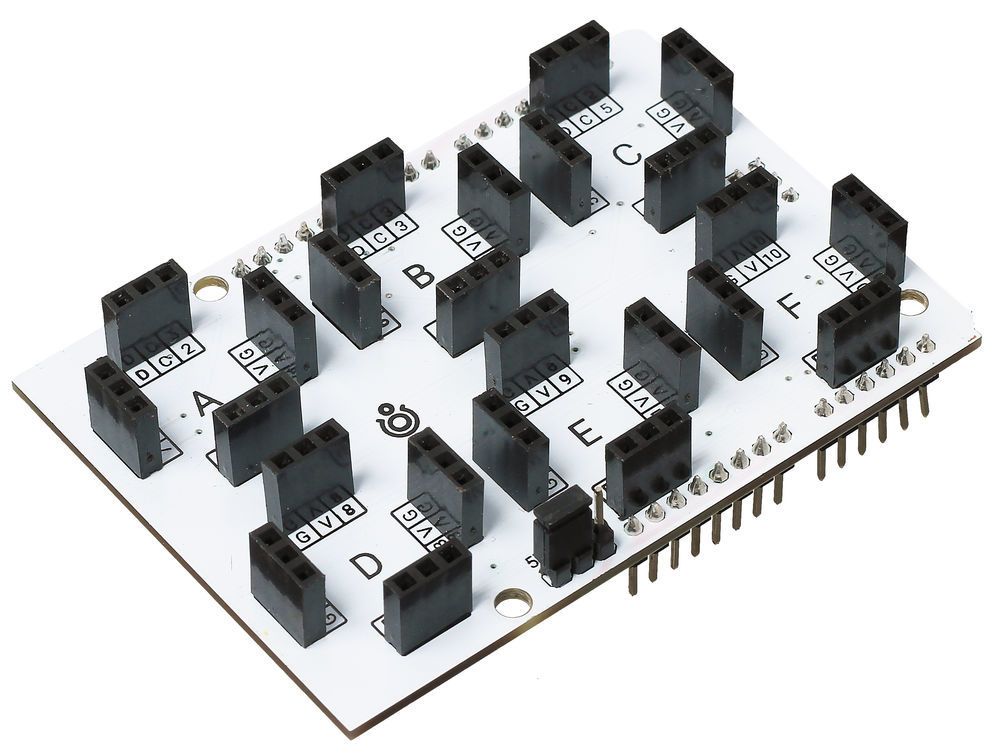

Troyka Slot Shield незаменим, когда хочется собрать компактное устройство из нескольких Troyka-модулей. С этой платой устройство избавится от лишних проводов и примет лаконичный законченный вид даже без корпуса.

Плата Troyka Slot Shield разработана и выпускается Амперкой. Во второй ревизии мы добавили наглядную маркировку слотов и оптимизировали распиновку. На эту плату легко устанавливаются любые Troyka-модули в различных комбинациях. Новая комбинация — новое устройство.

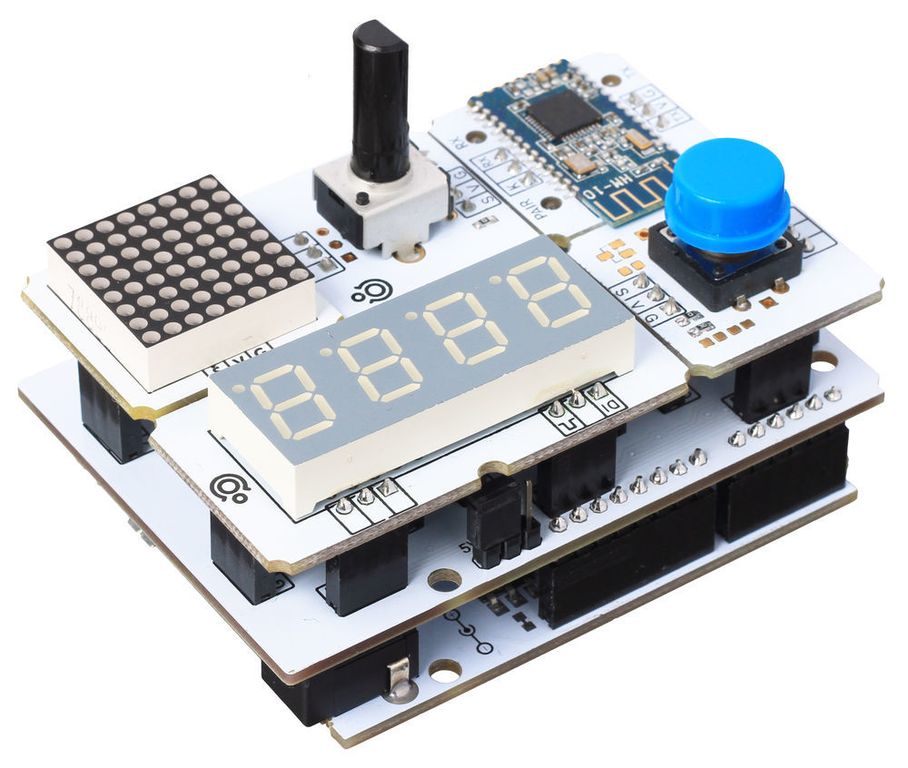

Установите Troyka Slot Shield на управляющую плату, такую как Arduino Uno или Iskra JS. Добавьте часы реального времени, зуммер, дисплей и кнопочки по вкусу. Вот и всё, простой будильник готов!

Подключение модулей

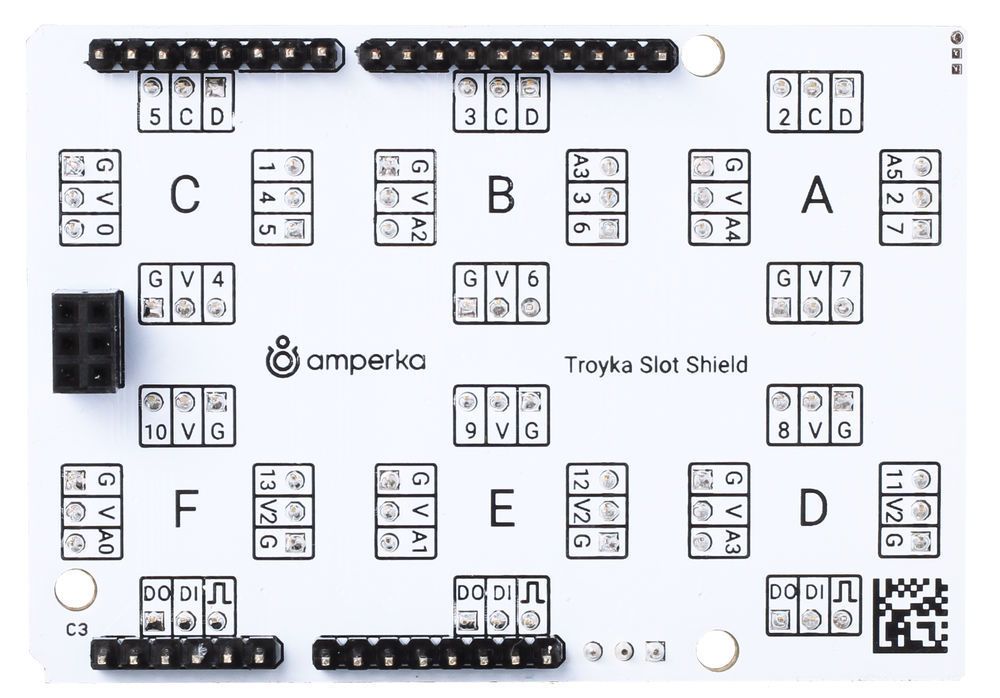

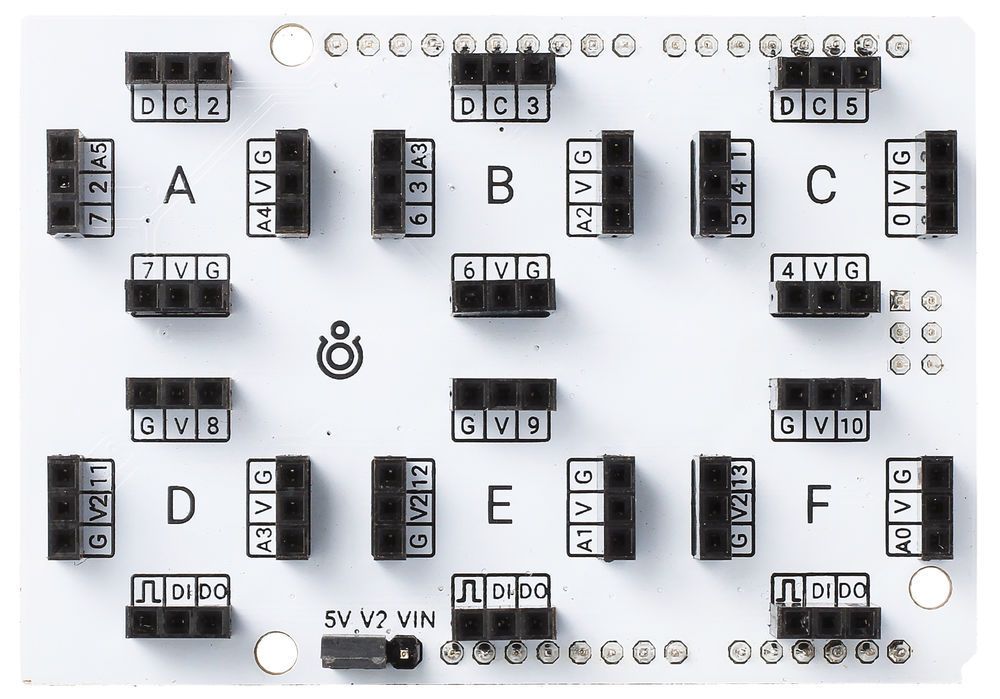

На плате расположены шесть Troyka-слотов с именами от A до F. Каждый слот состоит из четырёх групп контактов, в которые можно вставить один Troyka-модуль.

Сюда можно подключить:

• шесть Troyka-модулей, управляемых через один цифровой контакт;


• пять модулей, использующих аналоговые входы управляющей платы;


• до трёх модулей с интерфейсом I²C (SDA/SCL);


• до трёх модулей с интерфейсом SPI (DI/DO/CK).

Точное количество модулей, которые можно подключить для работы через интерфейс UART, зависит от используемой вами платы управления.

Подробнее о подключении Troyka-модулей читайте в статье на нашей Wiki.

Для комфортного старта используйте наши примеры простых проектов на базе шилда.

Механическая совместимость

Для установки Troyka Slot Shield поверх высоких плат расширения наподобие Ethernet Shield воспользуйтесь набором контактных колодок.

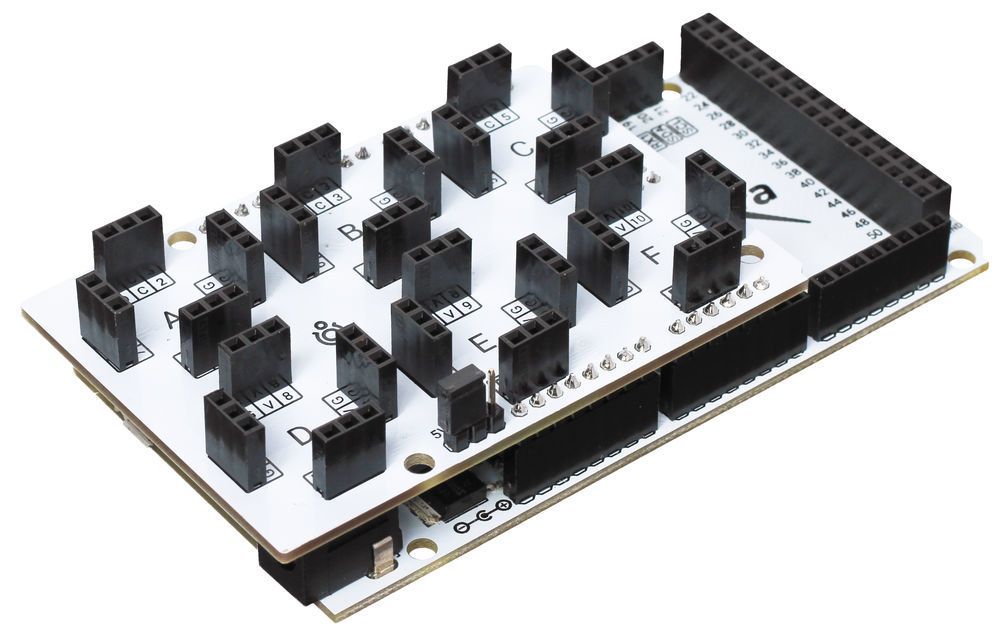

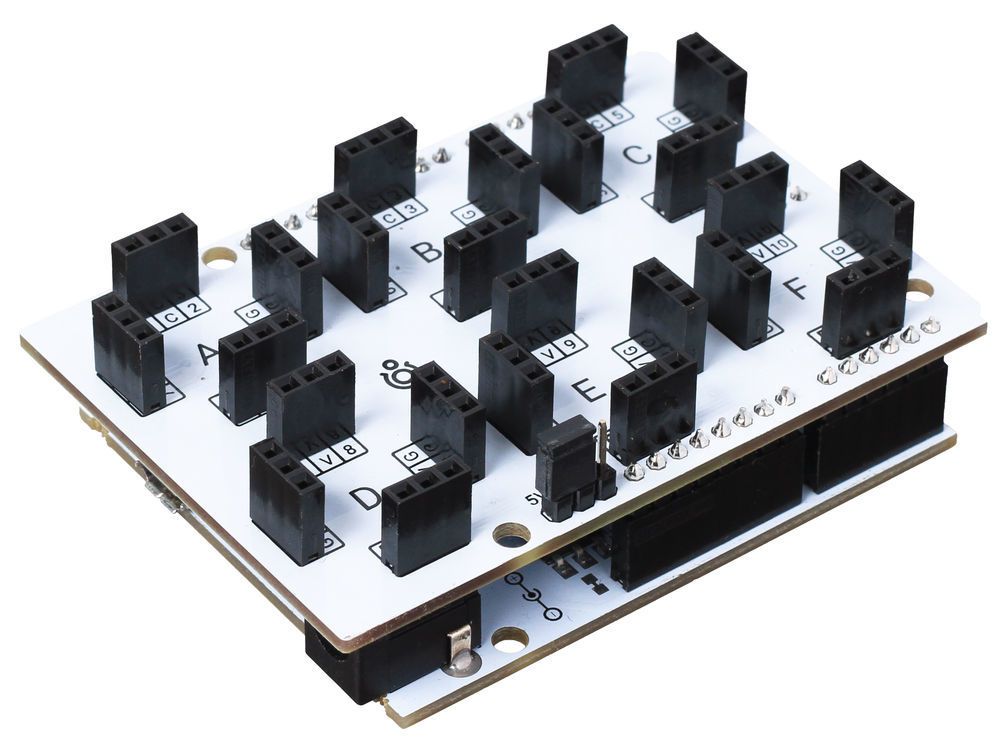

Troyka Slot Shield устанавливается как на платы формата Arduino Uno R3, так и на длинные платы формата Arduino Mega. Не забудьте заизолировать разъём питания, который вплотную примыкает к шилду.

Комплектация

1× Плата-модуль

Характеристики

• Совместимость: Arduino форм-фактора Uno R3, Mega 2560


• Питание подключённых модулей: 3,3–5 В


• Интерфейсы Troyka: 6 слотов


• Интерфейс I²C: 3 группы контактов


• Интерфейс SPI: 3 группа контактов


• Габариты: 76×53×19 мм
