Описание товара Приёмопередатчик RS-485 (Troyka-модуль)

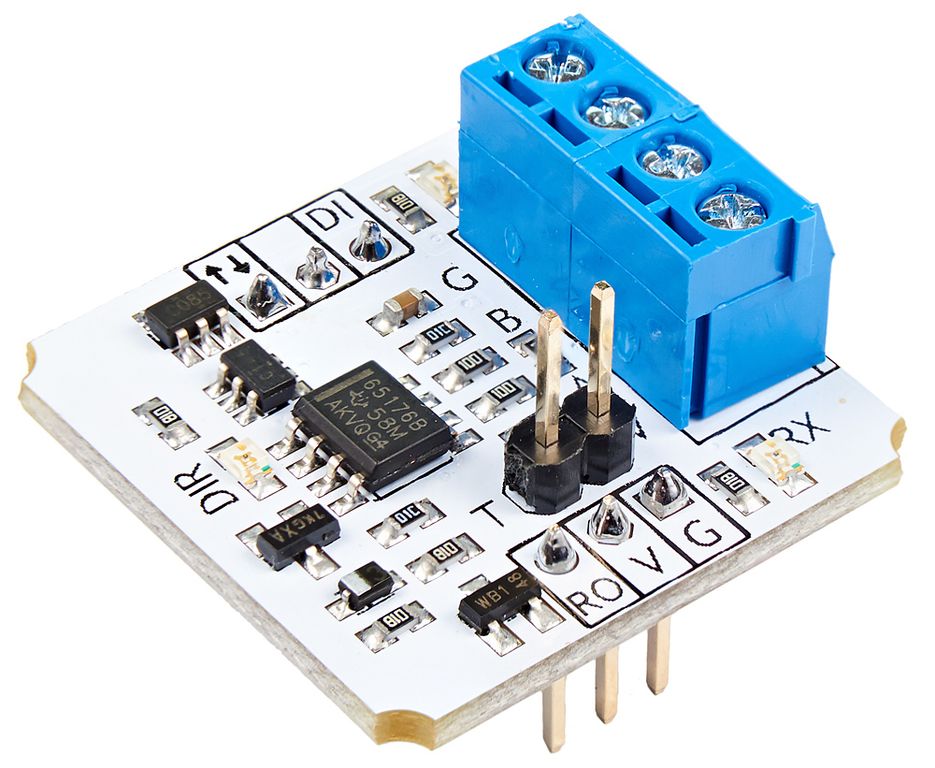

Приёмопередатчик RS-485 (Troyka-модуль)

Соберите в одну сеть контроллеры, сенсоры и исполнительные устройства: датчики температуры и влажности, кнопки и потенциометры, светодиодные матрицы и серводвигатели. Сеть RS-485 работает с 32 модулями на расстоянии до 1200 метров — всего по двум проводам.

Объедините несколько Arduino или Iskra JS через модули RS-485 и разверните сеть интеллектуальных датчиков, свяжите системы умного дома и автоматизируйте полив на своих шести сотках.

Для обмена данными достаточно двух проводов — в их роли могут выступать жилы обычной витой пары. Сеть строится по схеме общей шины — все устройства последовательно подключаются к одной паре проводов.

Подключите вторую пару жил и модуль передаст питание на 40-50 метров. Зимой у уличного термометра не замёрзнет батарейка, не придётся обустраивать дополнительные розетки в теплице или гараже.

Особенности интерфейса

RS-485 (Troyka-модуль) работает в полудуплексном режиме. В таком случае в любой момент времени данные могут передаваться только одним узлом сети. Данные передаются сразу по двум проводам дифференциальным методом: бит информации кодируется разностью потенциалов между двумя проводами линии. Такой метод передачи существенно снижает уровень помех, т.к. они наводятся одинаково на оба провода и «не видны» при измерении разности потенциалов на этих проводах. Это позволяет общаться устройствам на расстоянии до 1200 метров.

Подключение

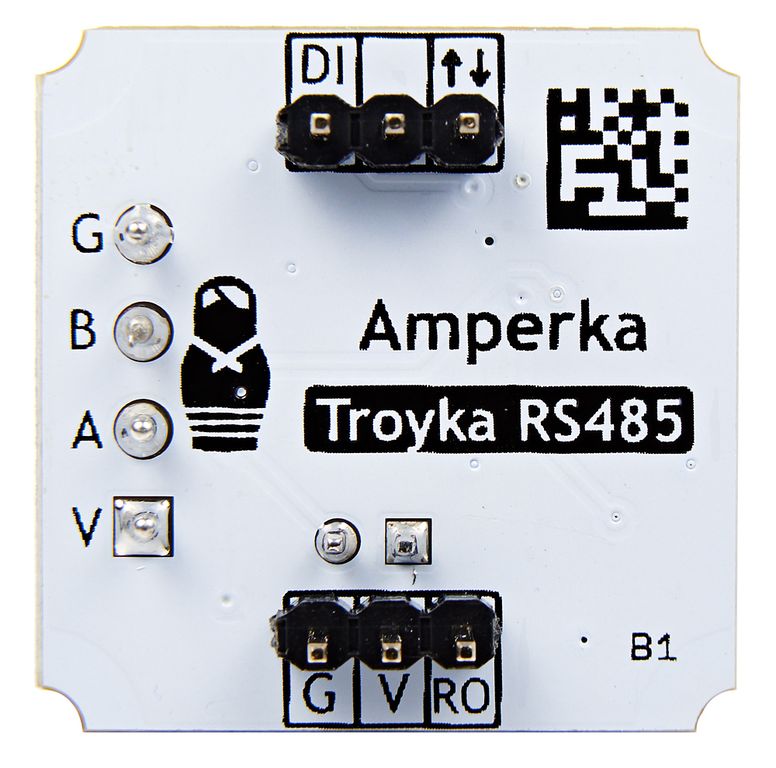

Модуль выполнен в одноюнитовом формате Troyka-модуля.

Управляющая плата определяет модуль как последовательный интерфейс. Подключайте RS-485 к управляющей электронике с помощью двух трёхпроводных шлейфов. При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. А если хотите оставить только сигнальные провода — возьмите Troyka Slot Shield.

Модуль физически совместим с breadboard’ом.

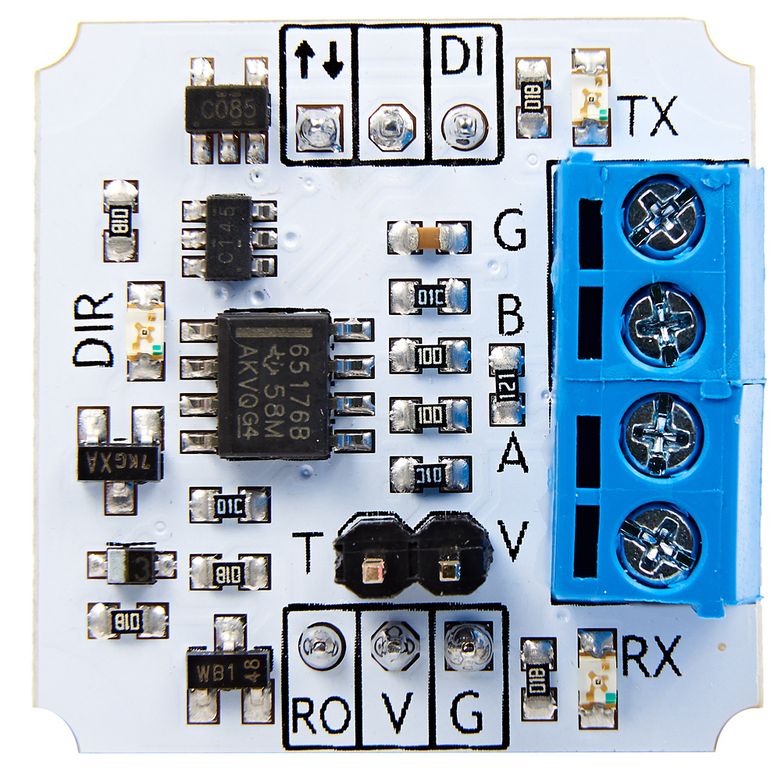

• Контакт RO модуля подключите к контакту RX целевого устройства


• Контакт DI модуля подключите к контакту TX целевого устройства


• Контакт V подключите к контакту питания 3.3 — 5 В


• Контакт G подключите к земле


• Контакт ↑↓ используйте для выбора режима модуля — приёмник или передатчик.

Комплектация

• 1× Плата-модуль RS-485


• 2× Трёхпроводных шлейфа

Характеристики

• Напряжение питания: 3,3–5 В


• Потребляемый ток: 10 мА


• Максимальное расстояние связи: 1200 м


• Максимальное количество узлов в сети: 32


• Интерфейс: последовательный порт (UART)


• Чип RS-485: SN65176BDR (MAX485)


• Габариты: 25,4×25,4 мм
