Описание товара Четырёхкнопочная клавиатура (Troyka-модуль)

Четырёхкнопочная клавиатура (Troyka-модуль)

Если для вашего проекта одной кнопки слишком мало, а матричной клавиатуры — слишком много, выручит четырёхкнопочный Troyka-модуль.

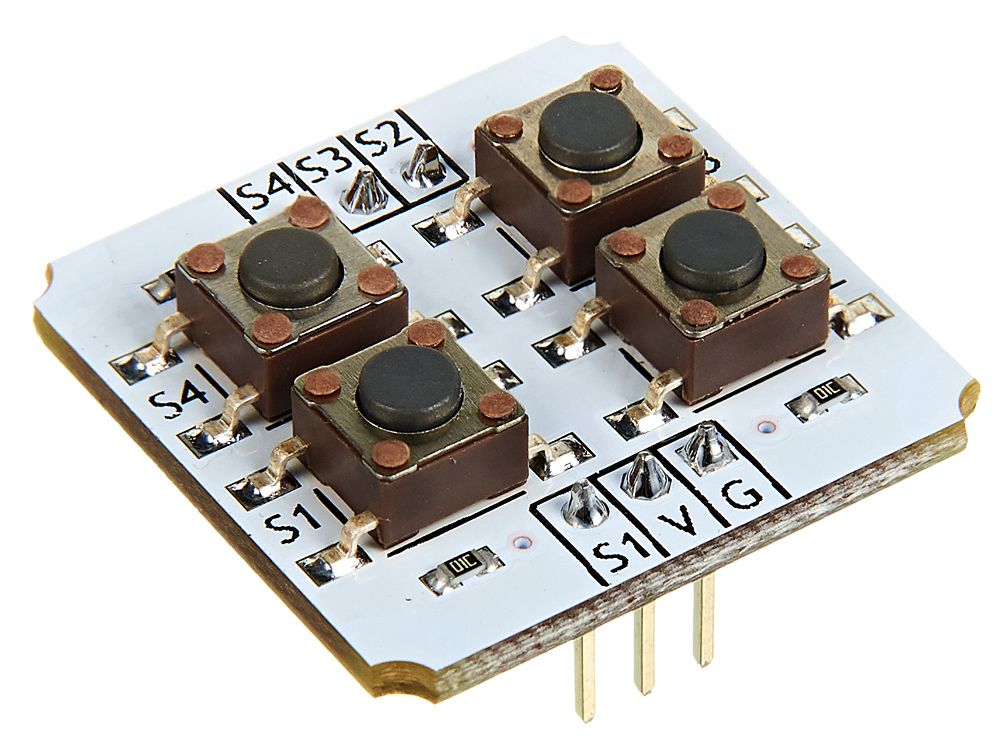

На одноюнитовом модуле собраны четыре тактовые кнопки. У них общее питание и отдельные сигнальные пины. Так мы вдвое уменьшили количество необходимых для подключения проводов.

Каждая кнопка — это простой цифровой датчик. Пока кнопка не нажата, датчик выдаёт логическую единицу, когда кнопка зажата — логический ноль. Все кнопки модуля работают независимо — их можно нажимать по одной или все сразу.

Вам не придётся возиться с пайкой и беспокоиться о подтягивающем резисторе — модуль уже готов к работе.

Подключение

Модуль подключается к управляющей электронике с помощью трёхпроводных шлейфов. Два трёхпроводных шлейфа включены в комплект модуля.

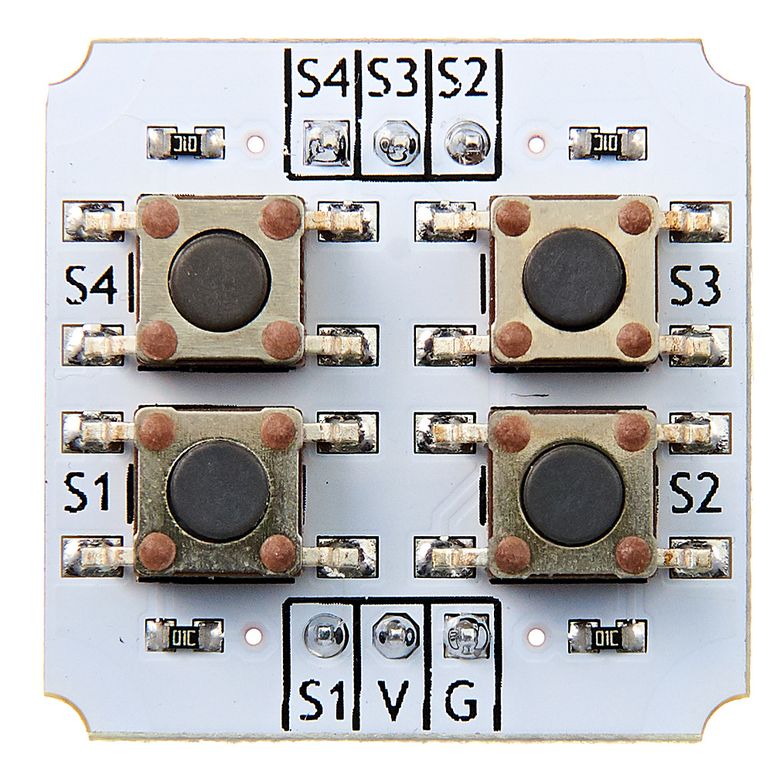

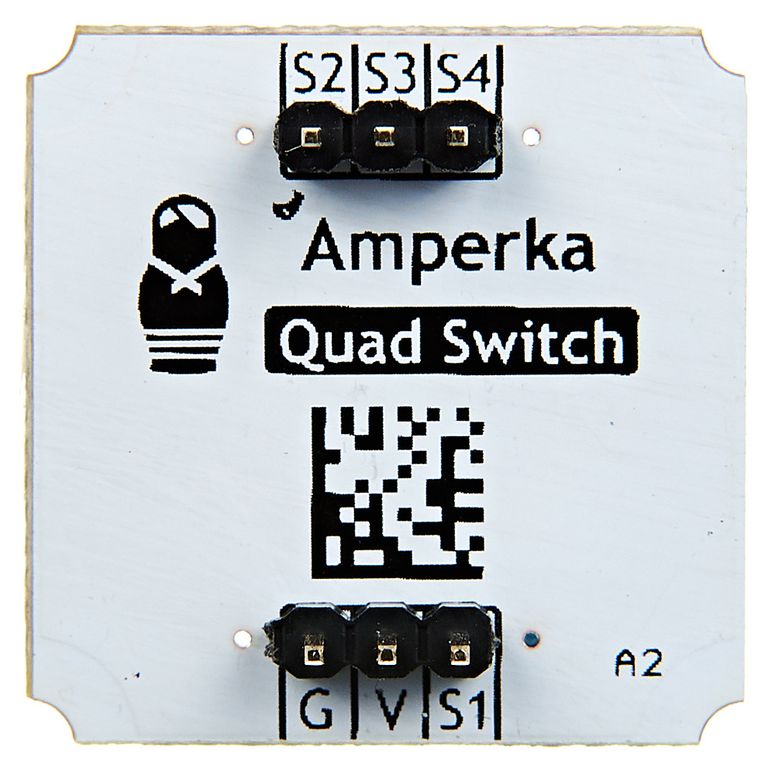

• Контакт V подключите к контакту питания 3.3 — 5 В


• Контакт G подключите к земле


• Контакты S1–S4 подключите к входам микроконтроллера

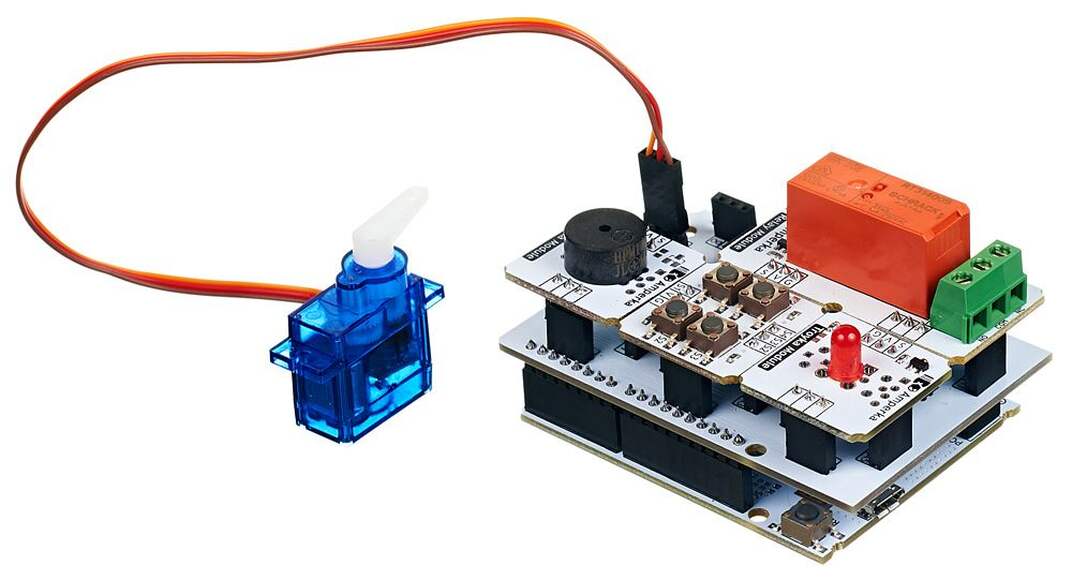

Возьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде. На Slot Shield можно добавить один, два или три модуля сразу.

Модуль физически совместим и с breadboard’ом.

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводных шлейфа

Характеристики

• Сопротивление изолятора кнопки: 100 МОм


• Рабочий ток кнопки: 50 мА


• Сопротивление подтягивающих резисторов: 10 кОм


• Рабочее напряжение: 3,3–12 В


• Габариты: 25,4×25,4 мм
