Описание товара Модуль для электронного конструктора Power Cell (Troyka-модуль)

Power Cell (Troyka-модуль)

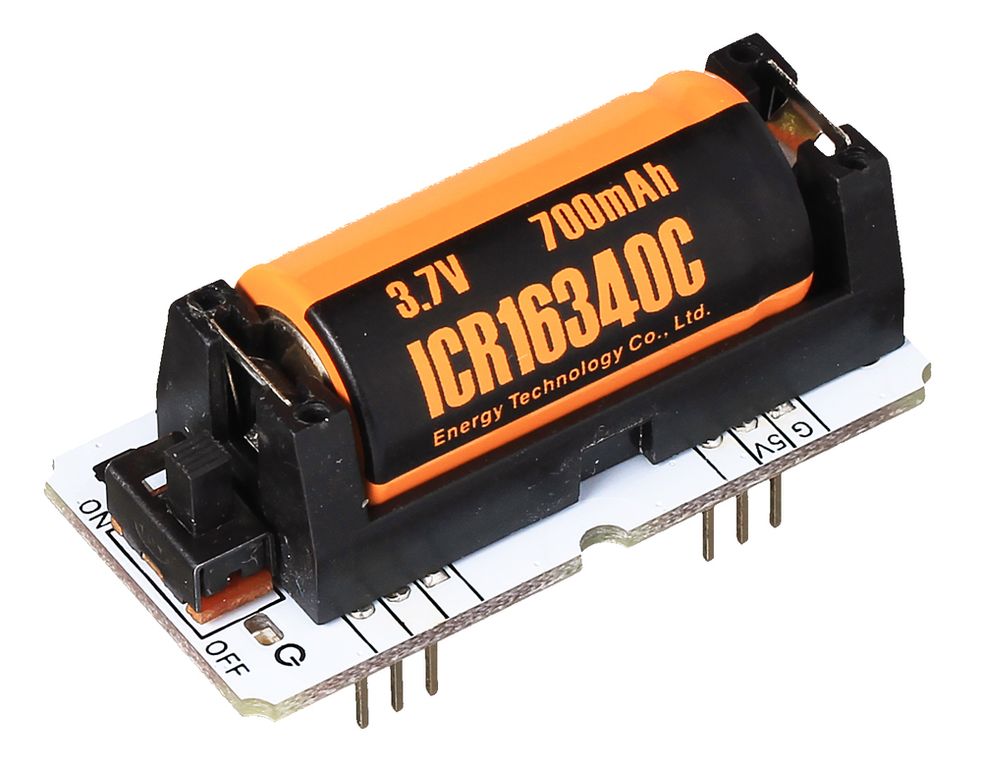

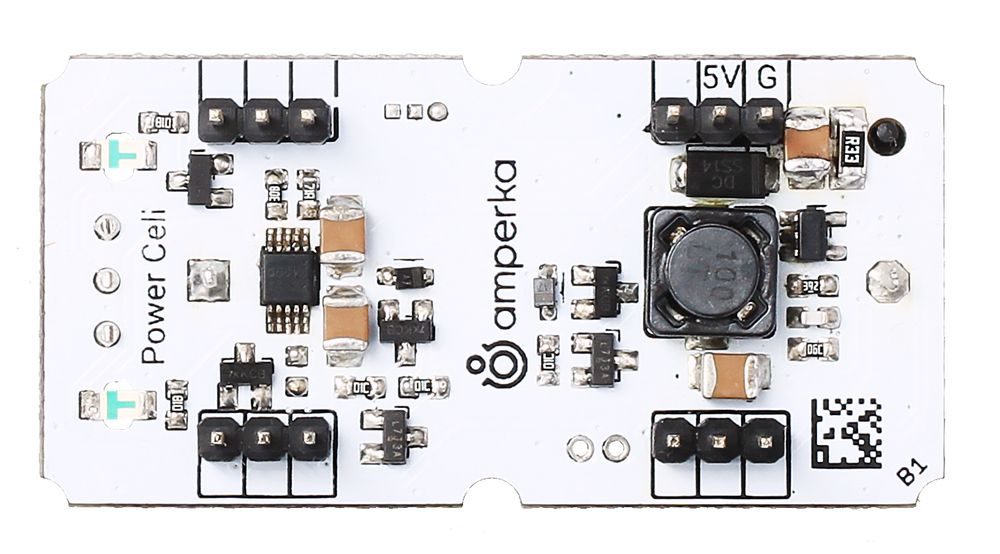

Модуль Power Cell — автономный источник питания для ваших мобильных проектов с экосистемой Troyka-модулей. Плата занимает два тройка-юнита и позволяет использовать 3,7-вольтовые аккумуляторы 16340 для питания 5-вольтовой электроники.

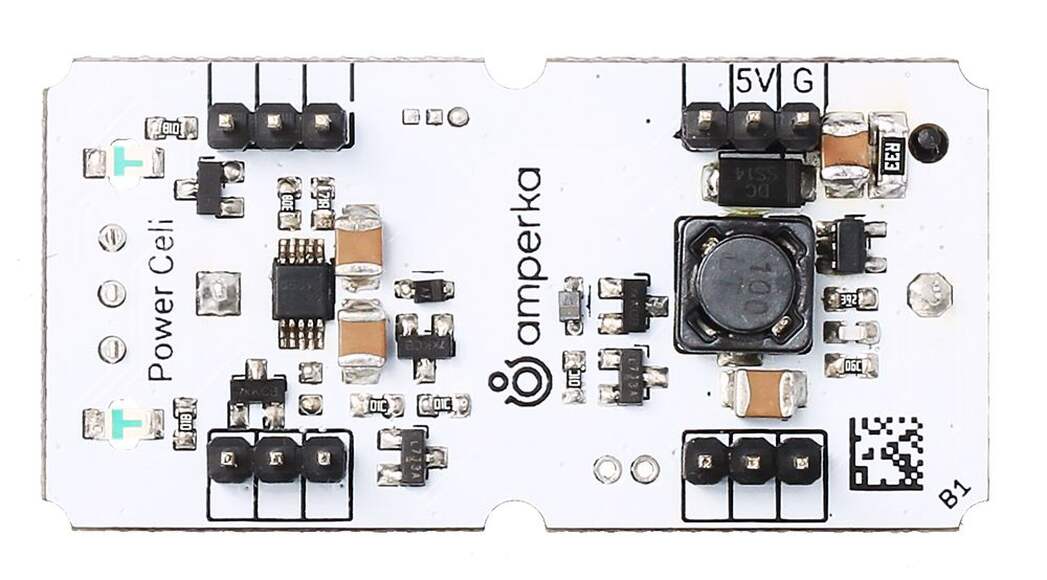

За состояние батареи отвечает контроллер заряда с максимальным током 1 А. На выходе платы стоит повышающий преобразователь DC-DC с напряжением 5 В и током до 800 мА.

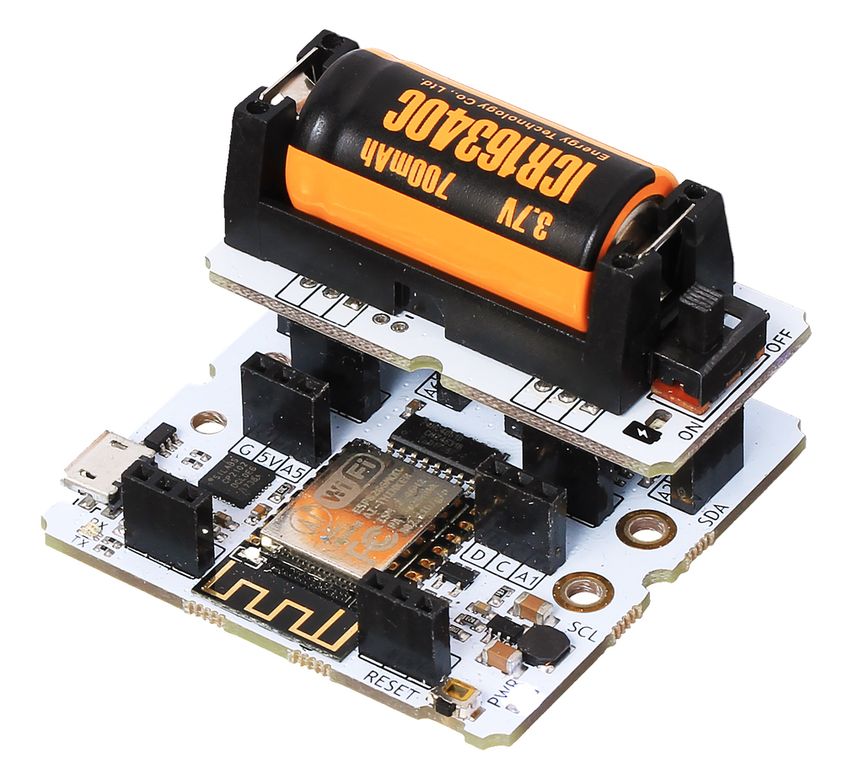

Объедините Power Cell со своим Wi-Fi Slot, и вы получите готовую мобильную платформу на ESP8266 с автономным питанием до 4 часов.

Управление и индикация

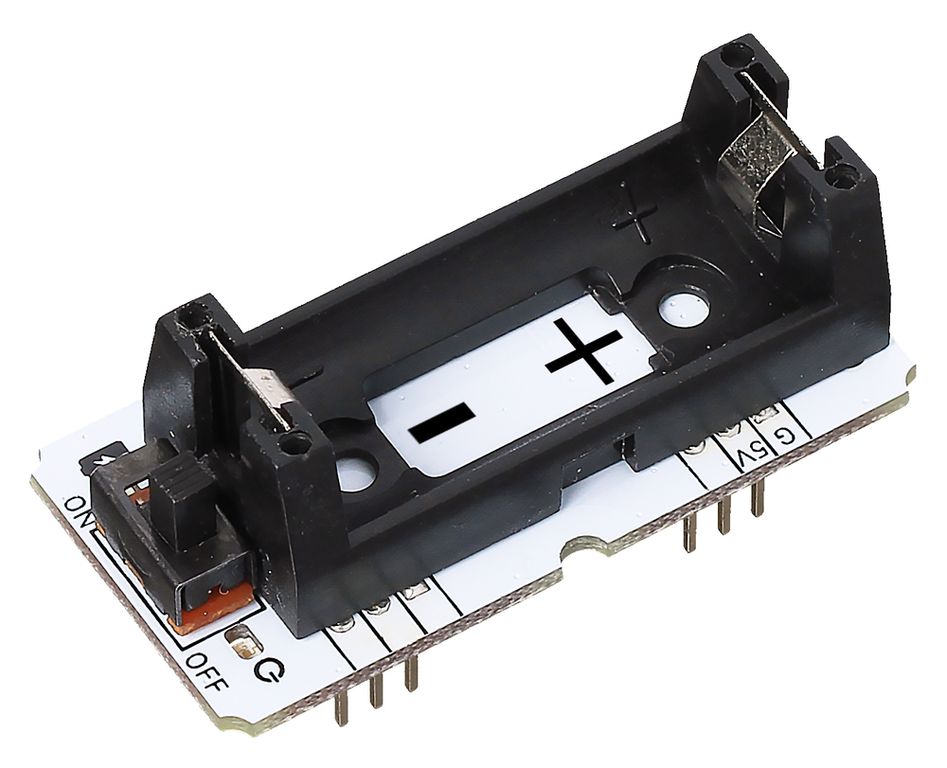

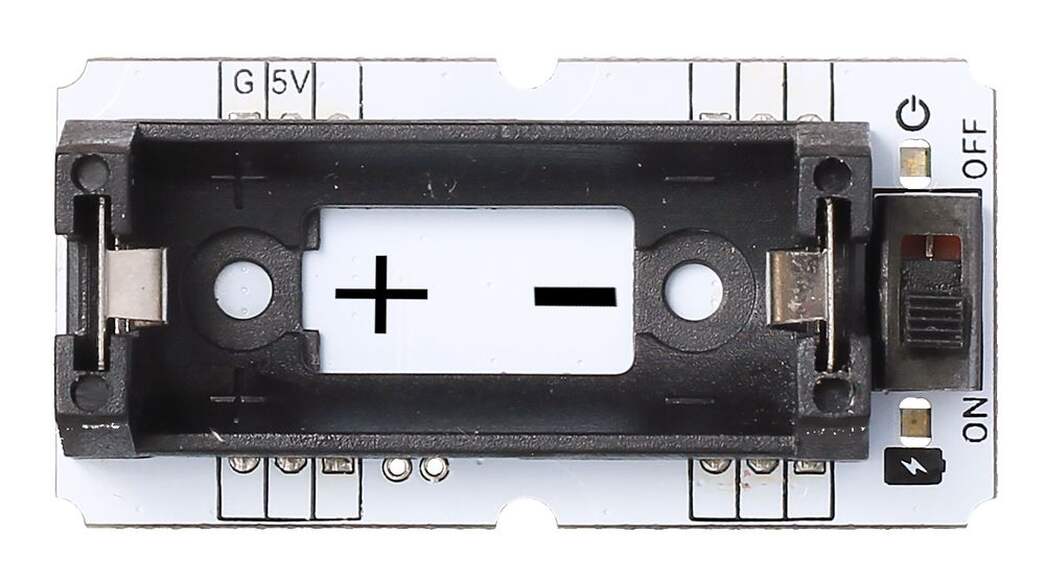

Модуль оснащён механическим выключателем питания и двумя индикаторными светодиодами:

• Питание — загорается при включении устройства.


• Зарядка — загорается при переходе в режим зарядки аккумулятора.

Подключение

Модуль Power Cell подключается к управляющей плате через два пина:

• 5V — линия питания 5 В, она же используется для обратной зарядки.


• G — общая земля.

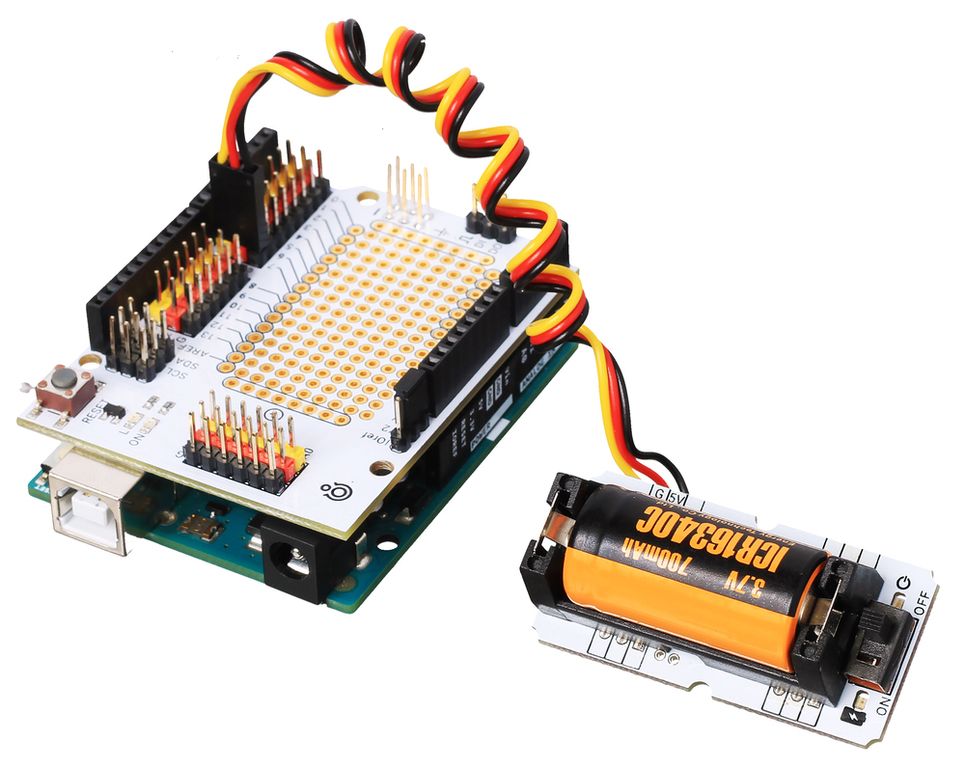

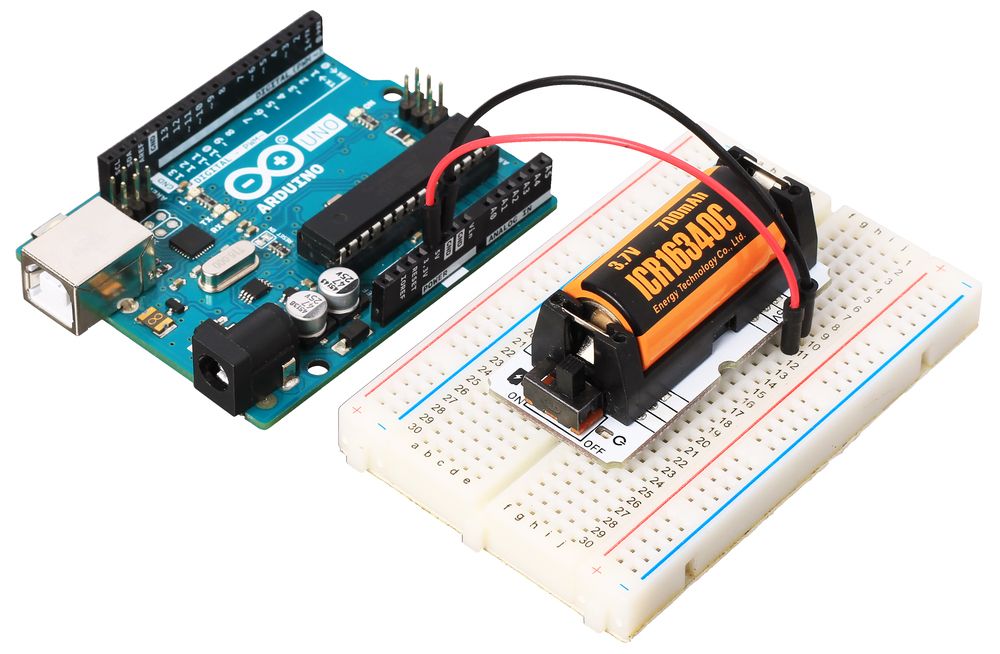

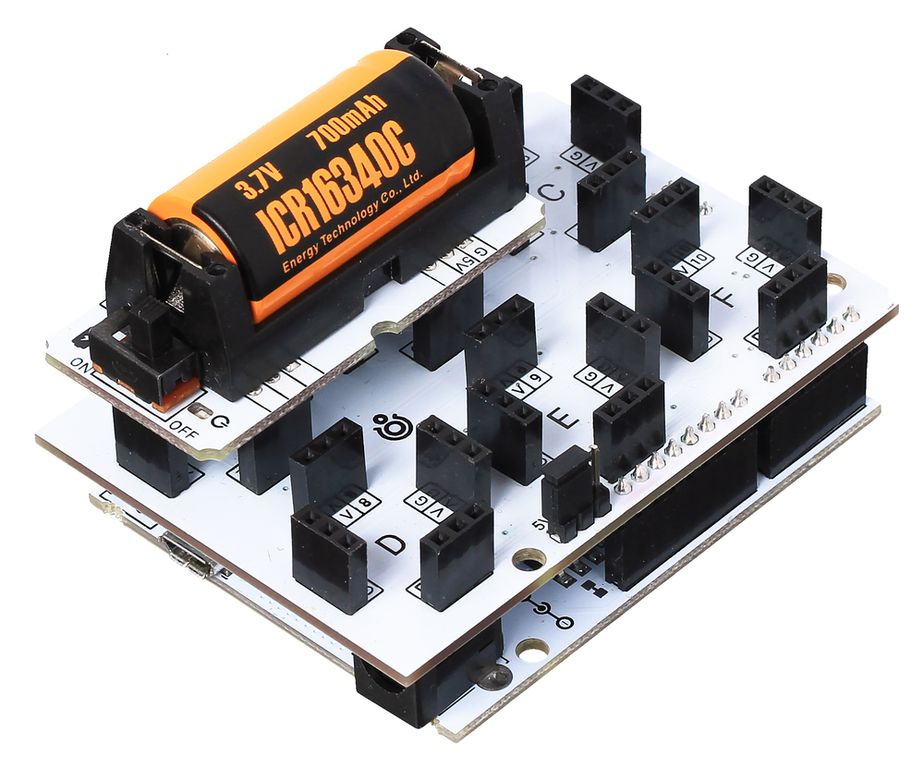

Для подключения Power Cell к Arduino используйте плату расширения Troyka Slot Shield или Troyka Shield, а для Raspberry Pi подойдёт Troyka Cap.

При подключении к Troyka-слоту убедитесь, что пины 5V и G совпадают с нужной группой контактов на платформе. В противном случае разверните модуль другой стороной.

Комплектация

• 1× Плата-модуль


• 1× Трёхпроводной шлейф «мама-мама»

Характеристики

• Выходное напряжение: 5 В


• Выходной ток: до 800 мА


• Тип элементов питания: аккумуляторы 16340, RCR123A (3,7 В)


• Режим зарядки: поддерживается


• Зарядный ток: до 1 А


• Масса: 20 г


• Габариты: 50,8×25,4×25,4 мм
