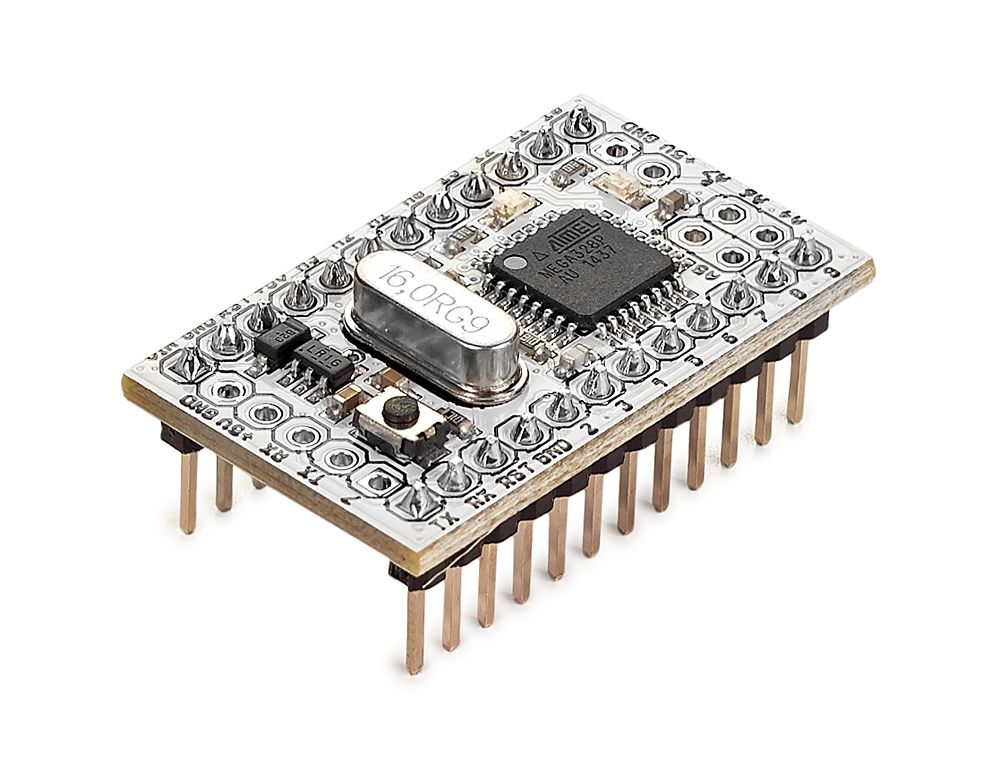

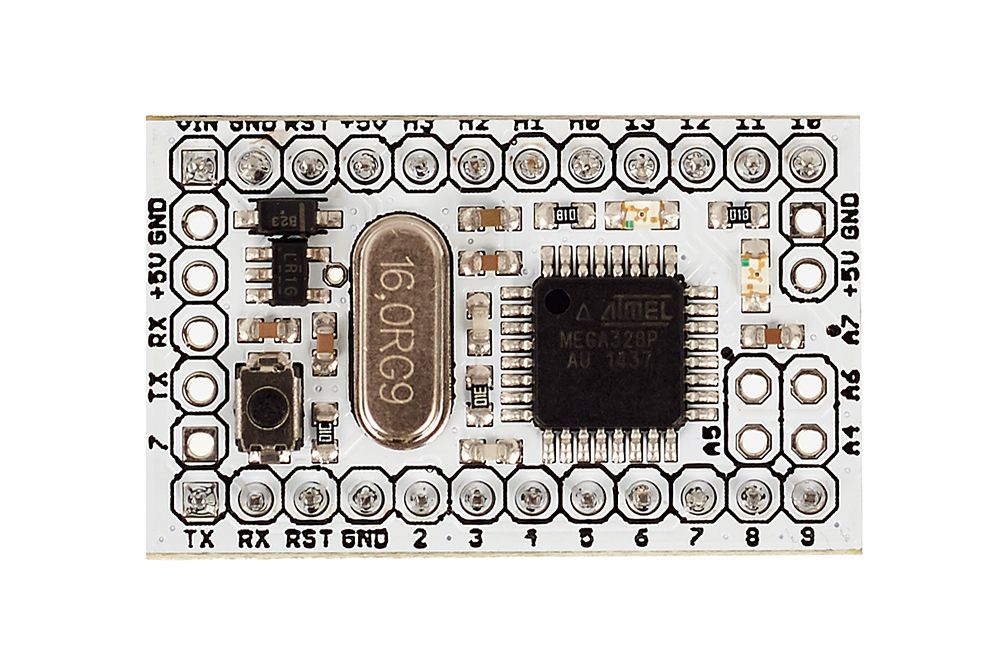

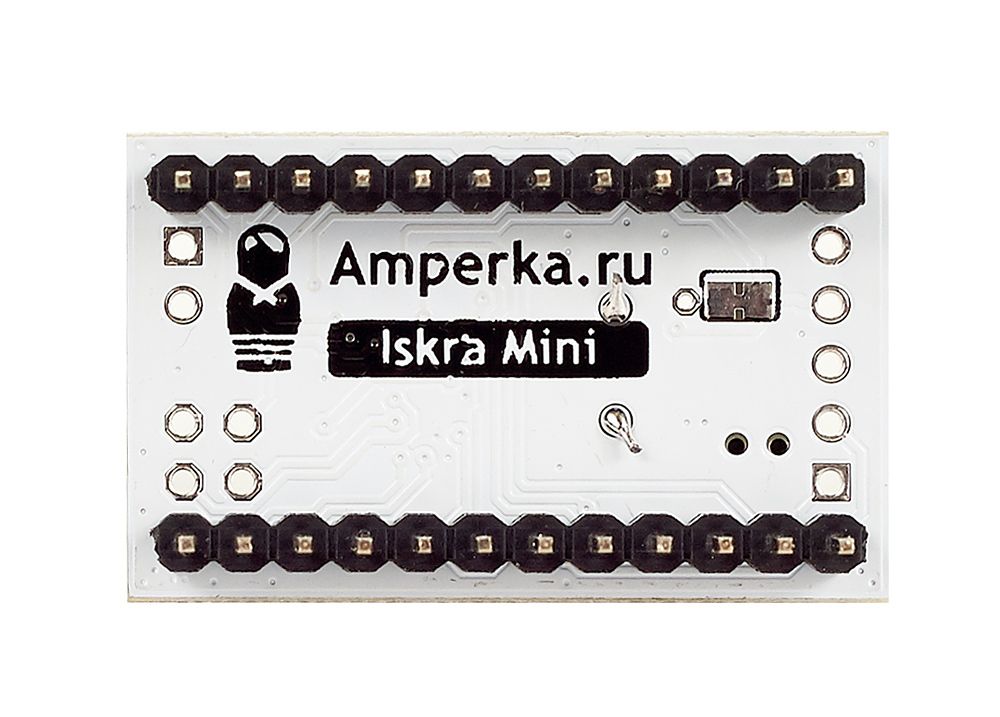

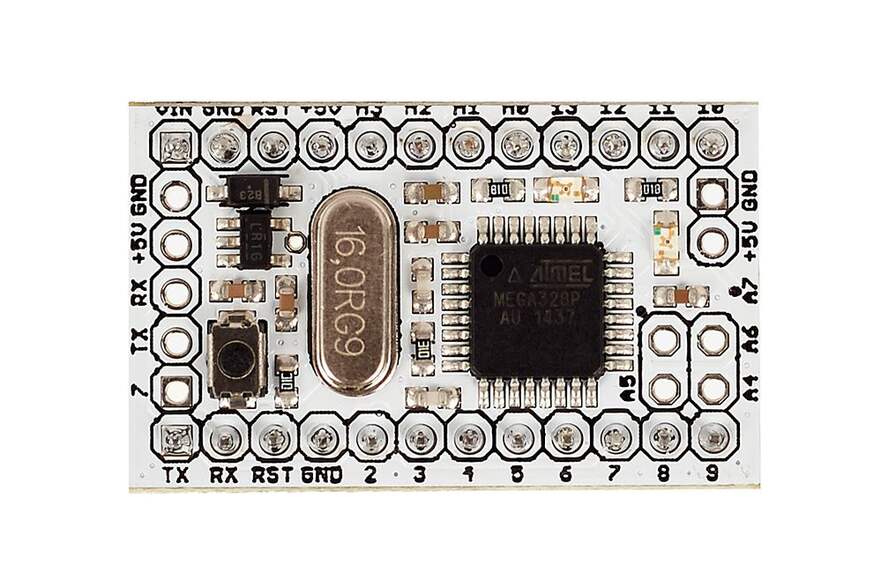

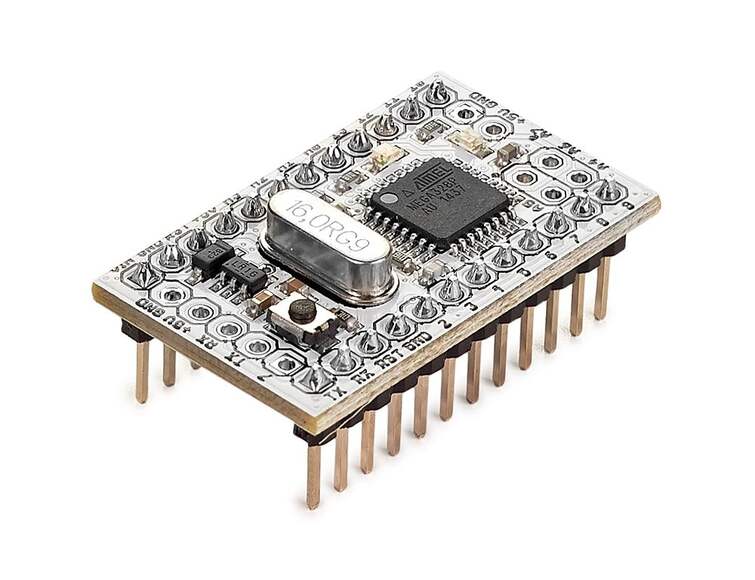

Описание товара Модуль для электронного конструктора Iskra Mini (с ногами)

Iskra Mini (с ногами)

Iskra Mini — полноценная Arduino-платформа, только маленькая: всего 33×20 мм. Если для вашего проекта размер имеет значение, Iskra Mini — правильный выбор.

Используйте платформу, чтобы увековечить своё уже работающее Arduino-устройство на макетной плате, чтобы создать недорогую точку в системе из множества микроконтроллеров, или чтобы уместить весь проект в коробке из-под леденцов.

В этой версии Iskra Mini мы уже впаяли штырьковые соединители в отверстия пинов. Это упрощает начало работы с платой. Однако, если вам хочется сделать устройство ещё компактнее, выберите Iskra Mini без ног и просто подпаяйте провода к используемым пинам.

Iskra Mini сделана на базе такого же микроконтроллера ATmega328, как на популярной Arduino Uno. Плата производится компанией Амперка в России.

Подключение и прошивка

Iskra Mini программируется в среде [Arduino IDE] или визуальной среде XOD IDE. Обратите внимание, что на плате нет собственного USB-порта. Поэтому для её прошивки понадобится посредник. Ими могут быть:

• USB-UART преобразователь;


• Arduino Uno;


• ICSP-программатор.

Питание

Родной уровень напряжения для Iskra Mini — 5 вольт. На плату мы также установили регулятор напряжения, чтобы можно было подавать любое внешнее напряжение в диапазоне от 5,3 до 9 вольт. Регулятор выдаёт до 150 мА тока. Это делает тривиальным подключение батареек или аккумуляторов.

Запитать плату заведомо ровными 5 вольтами можно через любой пин +5V. Произвольным внешним напряжением — через пин VIN.

Характеристики

• Микроконтроллер: ATmega328


• Тактовая частота: 16 МГц


• Флеш-память: 32 КБ (2 КБ используются загрузчиком)


• Оперативная память SRAM: 2 КБ


• Энергонезависимая память EEPROM: 1 КБ


• Рабочее напряжение: 5 В


• Входное напряжение: 5–9 В


• Портов ввода-вывода общего назначения: 20


• Портов с поддержкой ШИМ: 6


• Портов, подключённых к АЦП: 8 (4 из них на нераспаянных выводах)


• Разрядность АЦП: 10 бит


• Аппаратные интерфейсы: UART, SPI, I²C (на нераспаянных выводах)


• Максимальный ток одного вывода: 40 мА


• Максимальный ток с пина +5V: 150 мА


• Габариты: 33×20 мм
