Описание товара Модуль для электронного конструктора Troyka Shield LP

Troyka Shield LP

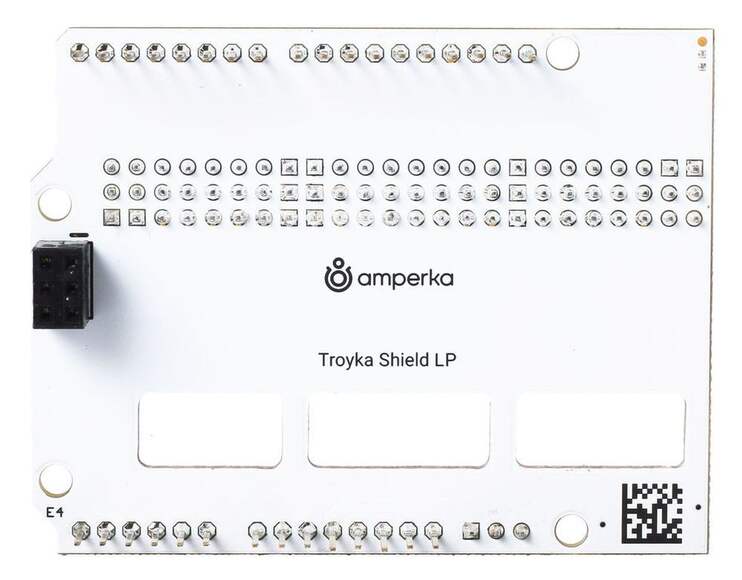

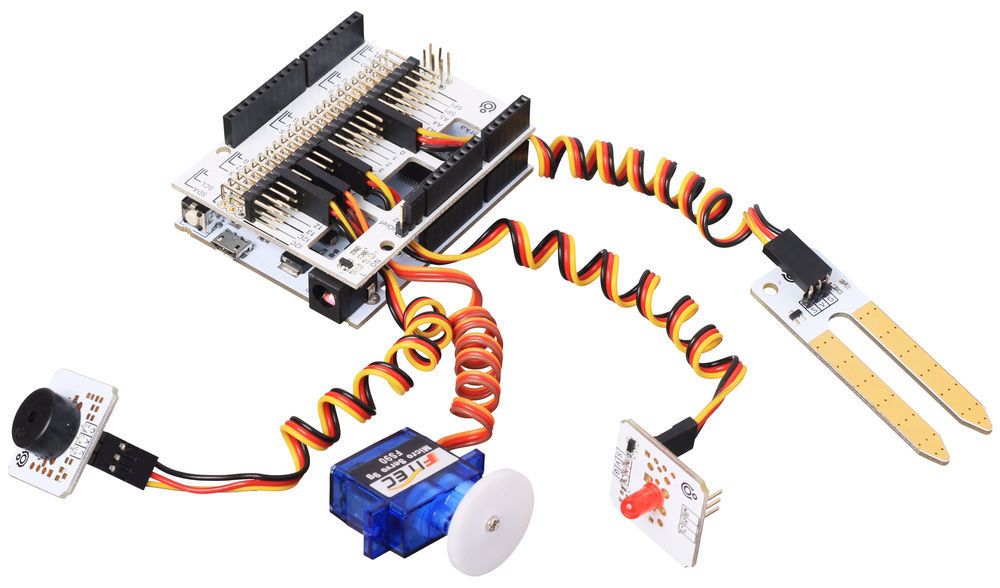

Troyka Shield Low Profile (LP) — низкопрофильная плата расширения для удобного подключения множества датчиков, периферийных устройств и Troyka-модулей через стандартные трёхпроводные шлейфы без всякой пайки и макетных плат.

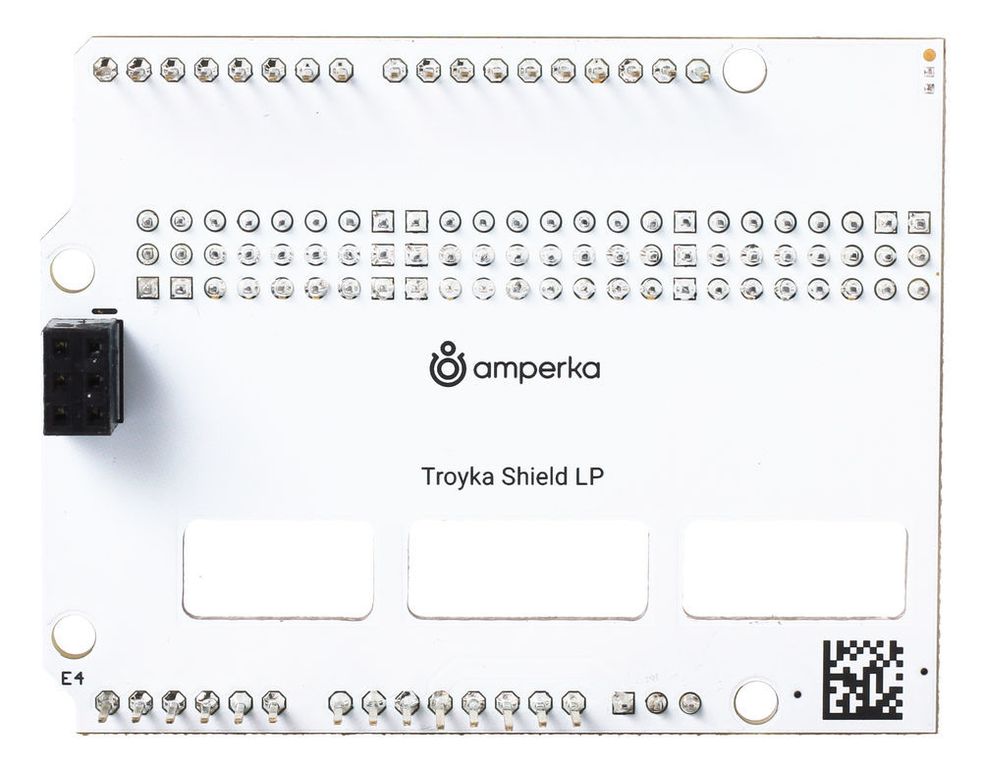

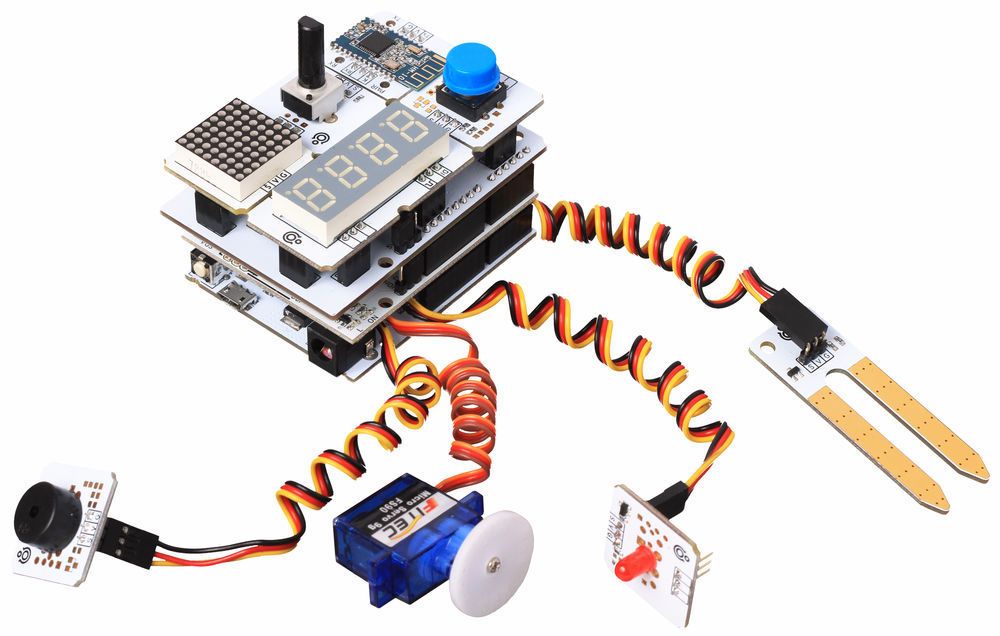

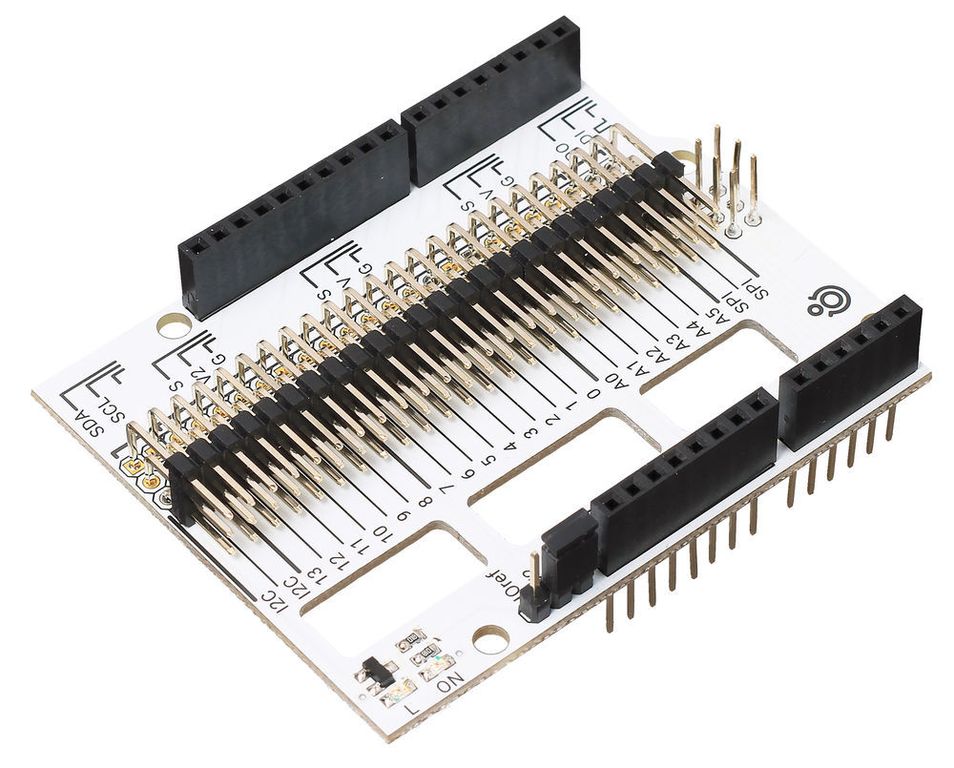

Troyka Shield LP экономит пространство и позволяет устанавливать сверху дополнительные шилды. Благодаря угловым штекерам подключённые шлейфы не будут торчать вверх, а аккуратно лягут в плоскости платы.

Распиновка

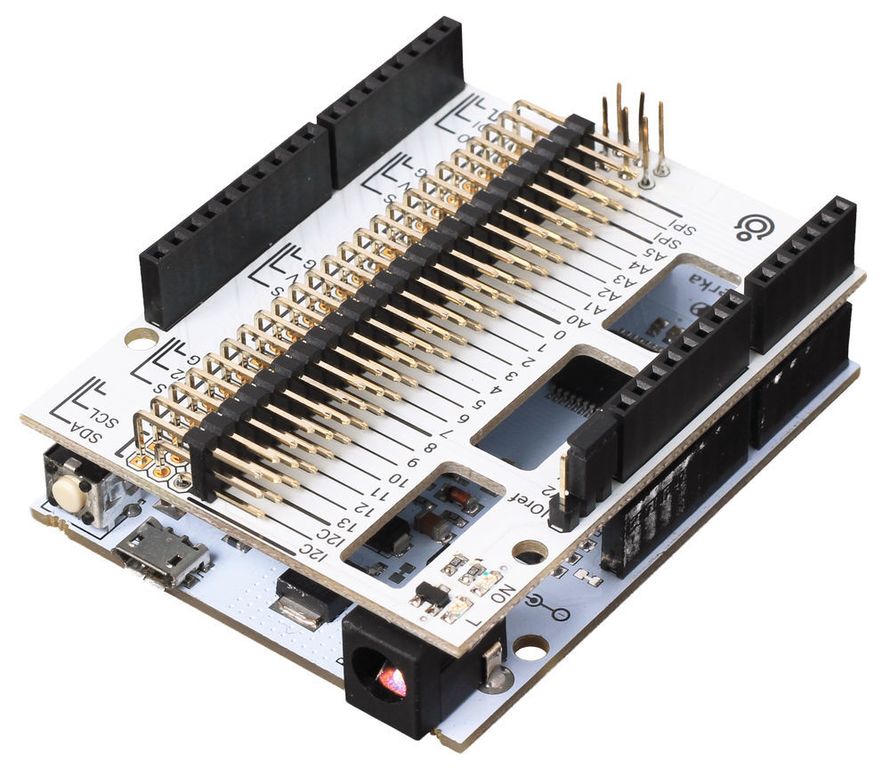

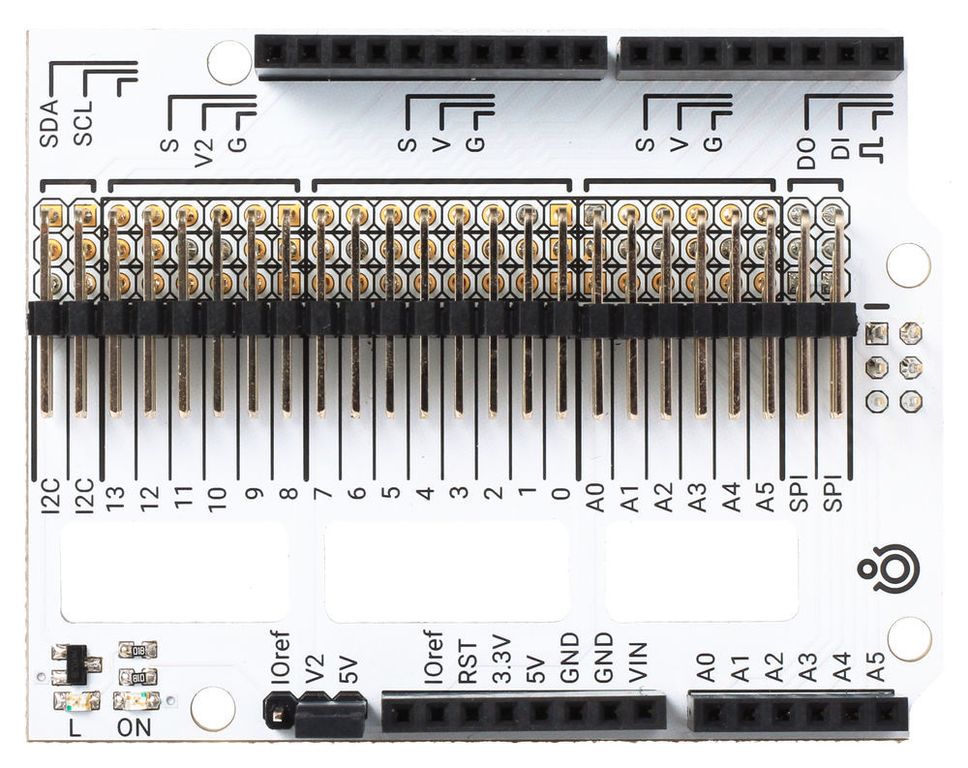

В центре платы установлены Г-образные группы контактов «S-V-G», благодаря чему все подключённые провода не торчат наверх. Они соединены с линиями управляющей платы следующим образом:

• сигнал (S) — с соответствующим цифровым или аналоговым пином;


• питание (V) — с рабочим напряжением;


• земля (G) — с землёй.

В группе пинов с 8-го по 13-й используется альтернативная линия питания V2, напряжение на которой выбирается джампером:

• V2+5V — на V2 выдаётся 5 вольт независимо от рабочего напряжения управляющей платы.


• V2+IOref — на V2 выдаётся такое же рабочее напряжение, как и на других группах пинов.

Возможность выбора напряжения пригодится, когда вы ставите Troyka Shield на плату с родным напряжением 3,3 вольта вроде Arduino Due, а некоторые из подключаемых устройств — пятивольтовые.

Отдельными тройными контактами мы вывели по две группы интерфейсов I²C (SDA/SCL) и SPI (DI/DO/CK) для подключения соответствующих Troyka-модулей.

Механическая совместимость

Низкопрофильный Troyka Shield LP разработан нами специально для установки под другими шилдами. Если в вашем проекте это не слишком критично, то вам подойдёт и стандартный Troyka Shield.

Для установки Troyka Shield LP поверх высоких плат расширения вроде Ethernet Shield воспользуйтесь набором контактных колодок.

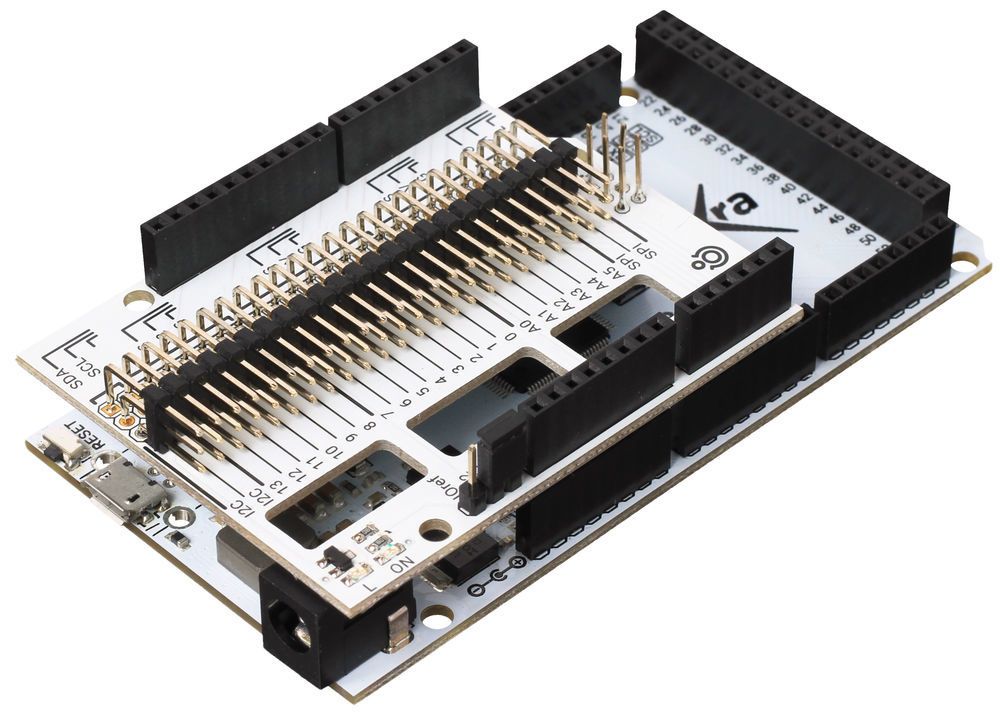

Troyka Shield LP подходит к платам формата Arduino Uno R3 и к длинным платам формата Arduino Mega. Во втором случае целесообразно взять специальный Troyka Mega Tail Shield.

При установке на управляющие платы с большим USB-разъёмом контакты Troyka Shield LP могут замкнуться через металлический корпус порта. Для решения проблемы достаточно наклеить пару слоёв изоленты поверх коннектора USB.

Комплектация

1× Плата-модуль

Характеристики

• Совместимость: Arduino форм-фактора Uno R3, Mega 2560


• Питание подключённых модулей: 3,3–5 В


• Интерфейсы Troyka (S-V-G): 14 групп контактов


• Интерфейс I²C: 2 группы контактов


• Интерфейс SPI: 2 группа контактов


• Габариты: 69×53×19 мм
