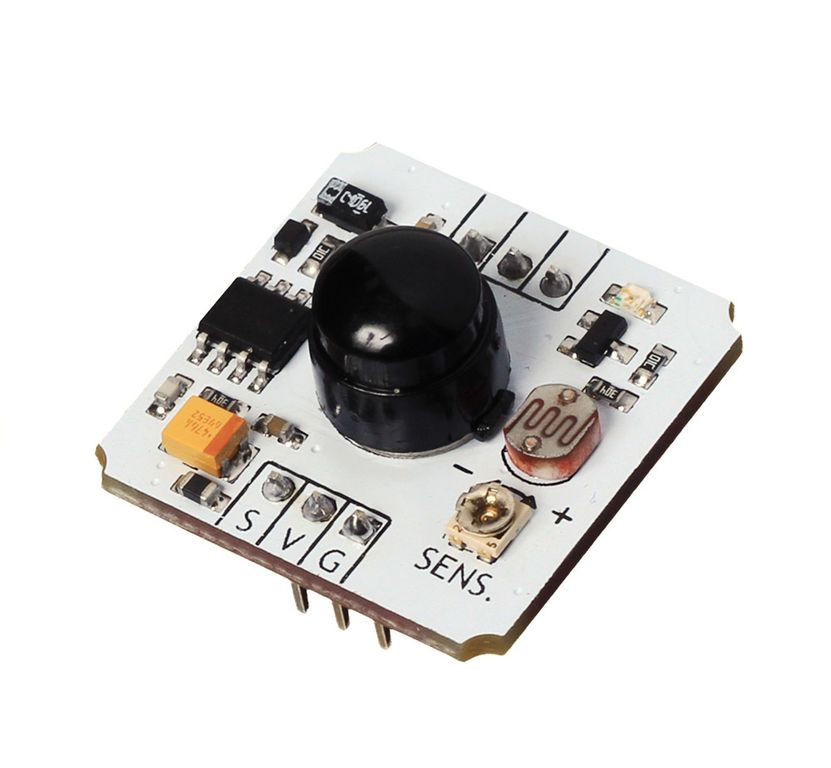

Описание товара Инфракрасный датчик движения (Troyka-модуль)

Инфракрасный датчик движения (Troyka-модуль)

Инфракрасный сенсор засечёт перемещение тёплых объектов: людей или животных.

Датчик защитит дом от недоброжелателей, а в офисе поможет автоматизировать входные двери. Если встроите модуль в умный автополив, то датчик обнаружит движение на газоне и вас не окатит водой.

Принцип работы

Датчик использует пироэлектрический эффекте. При появлении теплового инфракрасного излучения в кристалле возникают электрические импульсы.

PIR-сенсор с двумя разнополярными чувствительными элементами считывает температуру окружающей среды. Когда в зоне видимости появляется тёплый объект, на первом элементе появляется положительный импульс. Объект движется дальше и попадает в поле зрения второго элемента, на котором возникает отрицательный импульс. Разнонаправленные импульсы фиксируются чипом обработки данных. На выходе модуля появляется высокий логический сигнал.

Настройка модуля

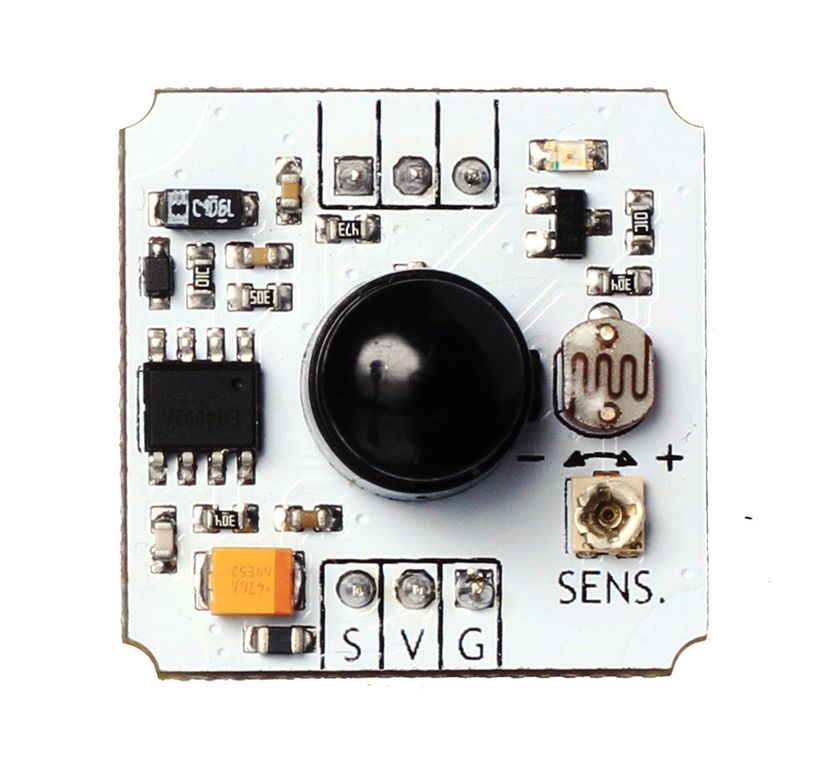

На модуле расположен потенциометр для регулировки чувствительности сенсора.

Подключение

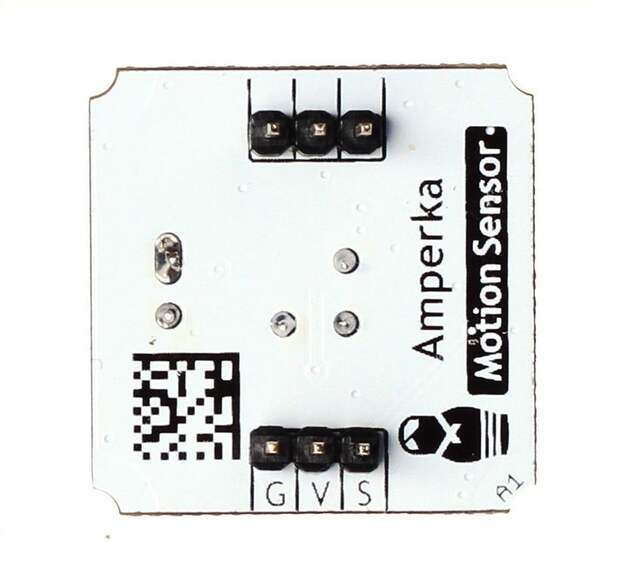

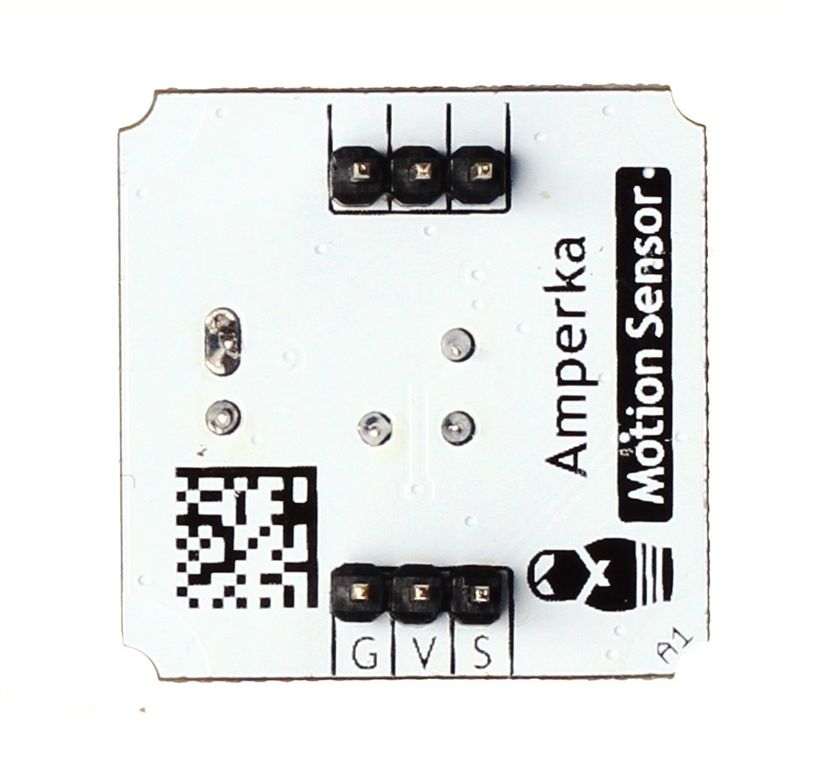

На сенсоре расположена группа Troyka-контактов:

• Сигнальный (S) — цифровой выход сенсора. Используется для передачи текущего состояния модуля. Подключите к цифровому пину микроконтроллера.


• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — соедините с землёй микроконтроллера.

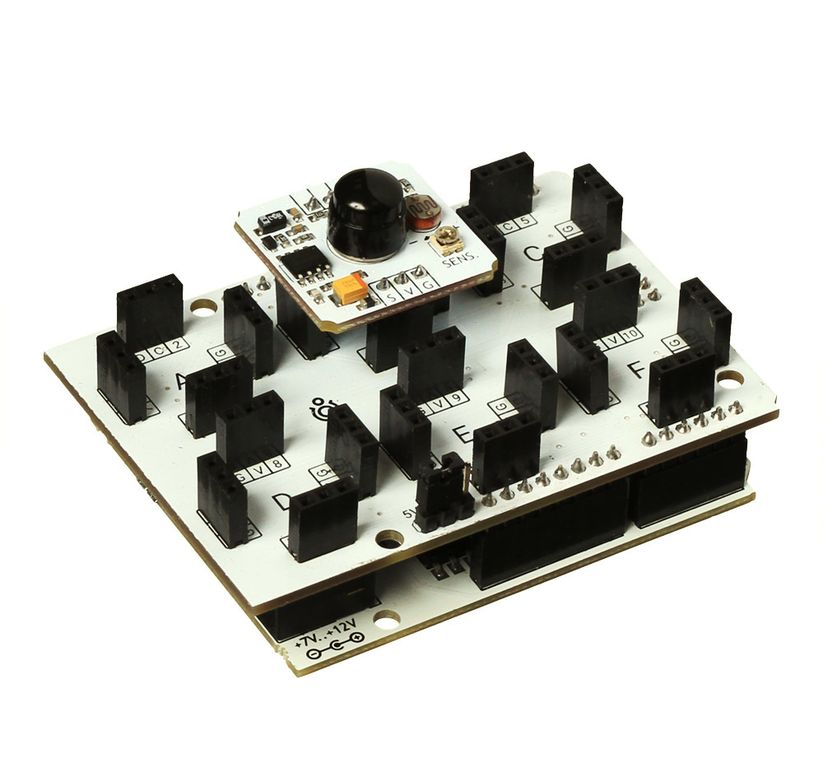

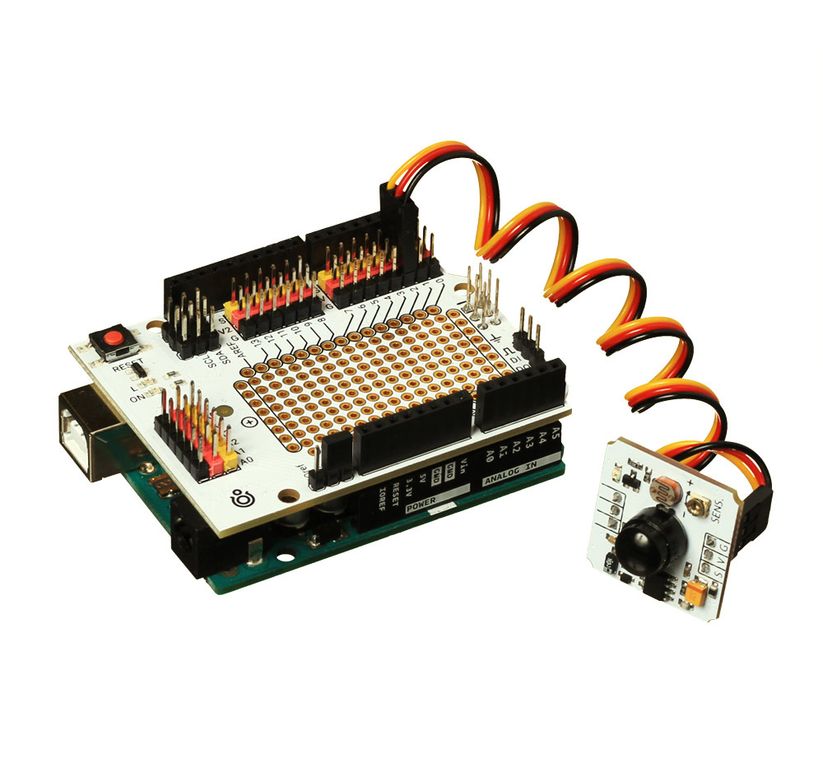

При подключении к платформам Arduino и Iskra JS мы придумали плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся вовсе.

Для работы с Raspberry Pi используйте Troyka Cap.

Комплектация

• 1× сенсорный модуль


• 1× трёхпроводной шлейф

Характеристики

• Напряжение питания: 3.3–5 В


• Расстояние наблюдения: 7 м


• Угол обзора: 110°


• Длительность сигнала при обнаружении движения: 5 секунд


• Габариты: 25,4×25,4 мм
