Описание товара Модуль для электронного конструктора Screw Shield

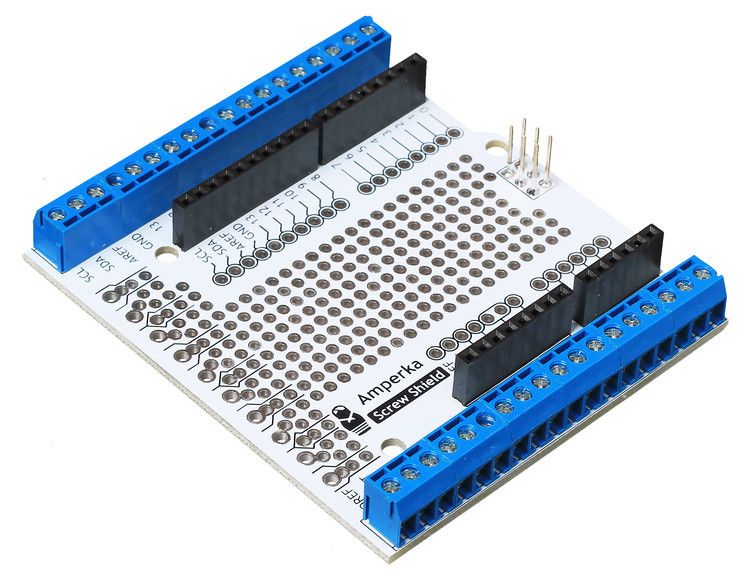

Screw Shield

Screw Shield — плата расширения для подключения датчиков и периферийных устройств без всяких разъёмов. Паяльник не нужен — достаточно зачистить провода и закрепить их в клеммной колодке шилда.

Плата совместима с устройствами форм-фактора Arduino, но она шире привычных шилдов на 24 мм из-за винтовых клемм. При этом поверх Screw Shield можно устанавливать другие шилды.

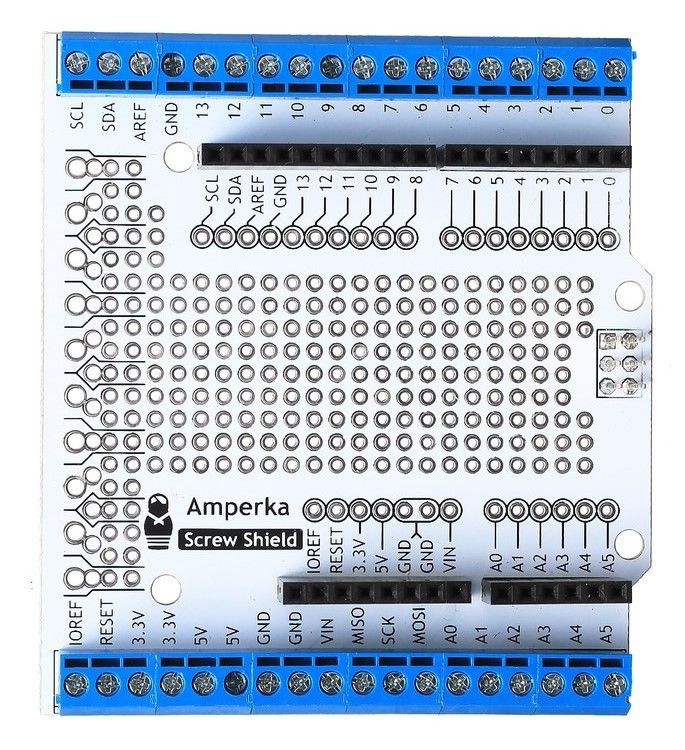

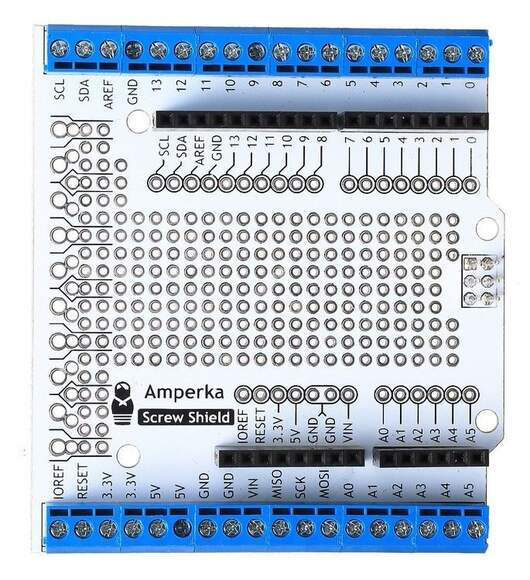

Распиновка

С двух сторон платы установлены винтовые клеммы, которые дублируют все пины управляющей платформы. Для комфортного подключения периферии мы также продублировали контакты 3.3V, 5V, GND и вывели дополнительные клеммы интерфейса SPI.

В левой части платы расположены отверстия для пайки штыревых разъёмов PLS или винтовых клемм, которые можно подключить к любому пину управляющей платы.

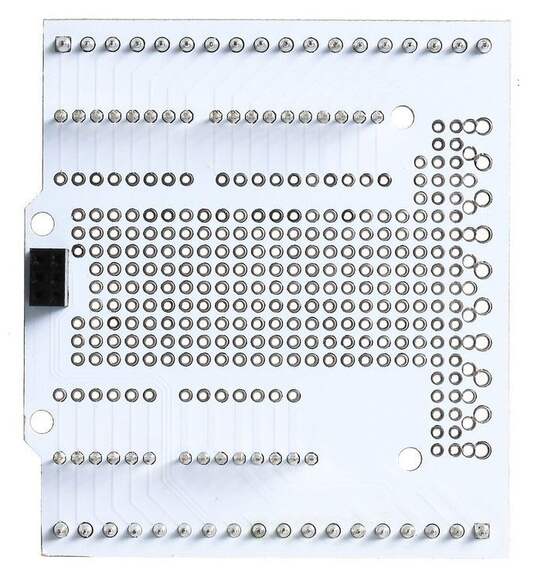

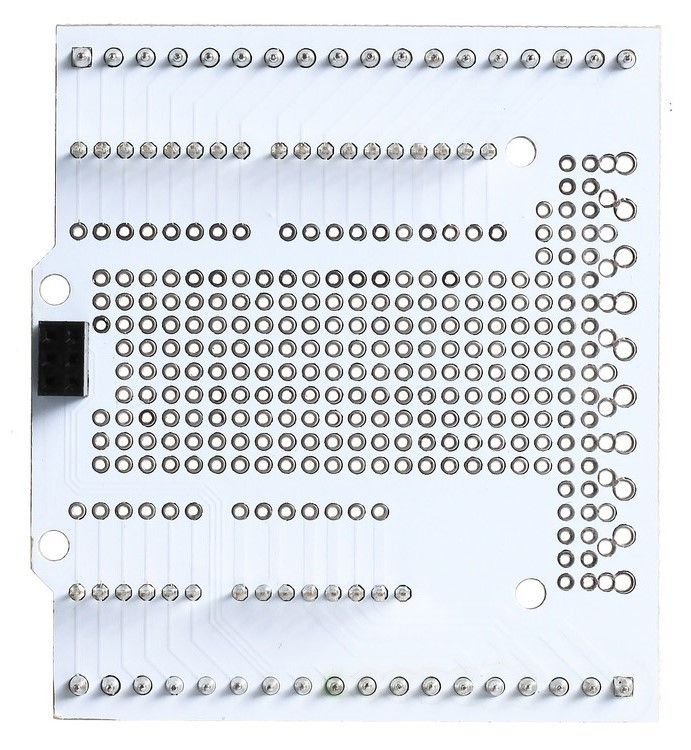

Монтажная площадка

В центре шилда расположена свободная площадка с лужёными отверстиями для пайки выводных компонентов при прототипировании устройств. Размеры площадки таковы, что на неё можно установить breadboard mini с помощью самоклеящейся основы. Макетная плата поможет собрать и отладить устройство без пайки и запаха канифоли.

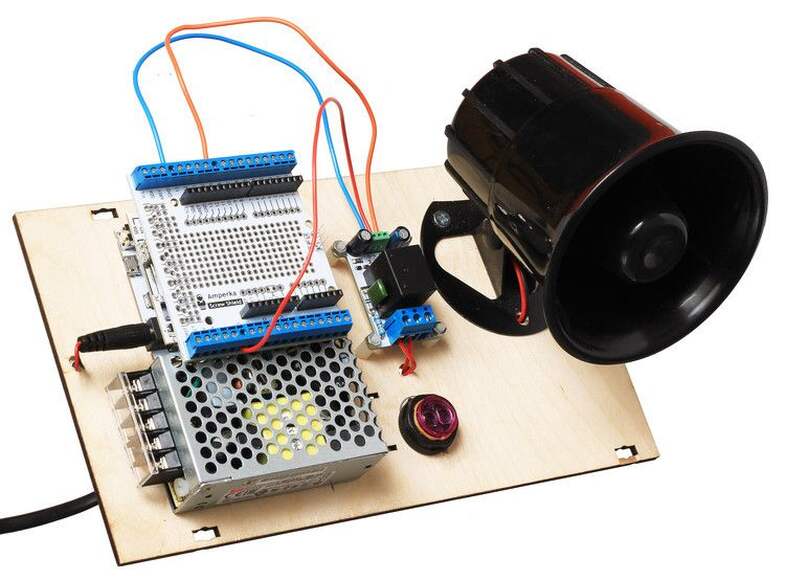

Таким образом, вы получаете удобный универсальный «хаб» для подключения модульных устройств свободными проводами и обычных выводных компонентов наподобие транзисторов, резисторов, светодиодов и чипов.

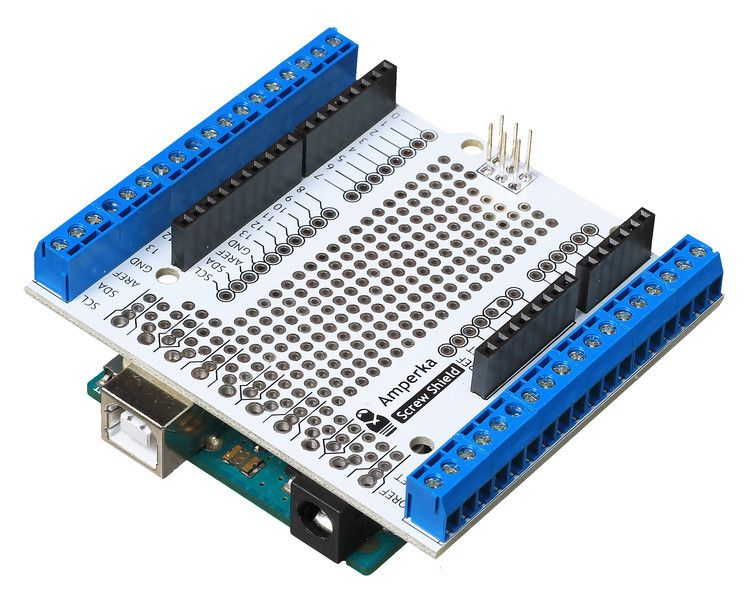

Механическая совместимость

Для установки Screw Shield поверх высоких плат расширения вроде Ethernet Shield вам понадобится набор контактных колодок. А если установить Troyka Shield поверх Screw Shield’а, ни один модуль не останется без дела.

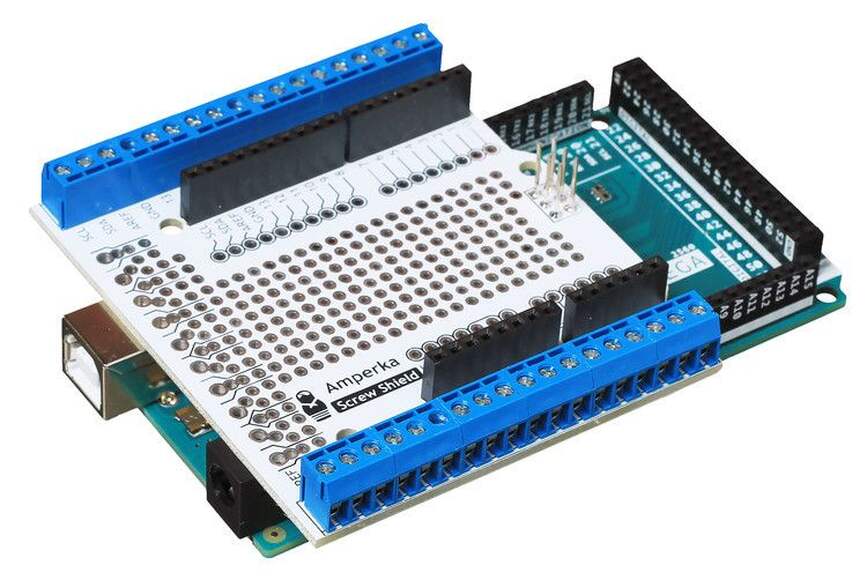

Screw Shield подходит на платы формата Arduino Uno R3 и на длинные платформы форм-фактора Arduino Mega. Во втором случае рекомендуем вам обратить внимание на специальный Troyka Mega Tail Shield.

При установке на управляющие платы с большим USB-разъёмом контакты Screw Shield могут замкнуться через металлический корпус порта. Для решения проблемы достаточно наклеить пару слоёв изоленты поверх коннектора USB.

Комплектация

1× Плата-модуль

Характеристики

• Совместимость: Arduino форм-фактора Uno R3, Mega 2560


• Тип подключения: винтовые колодки


• Цифровые интерфейсы: 20 контактов


• Интерфейс I²C: 1 группа контактов


• Интерфейс SPI: 1 группа контактов


• Габариты: 69×76×19 мм
