Описание товара Датчик паров спирта MQ-3 (Troyka-модуль)

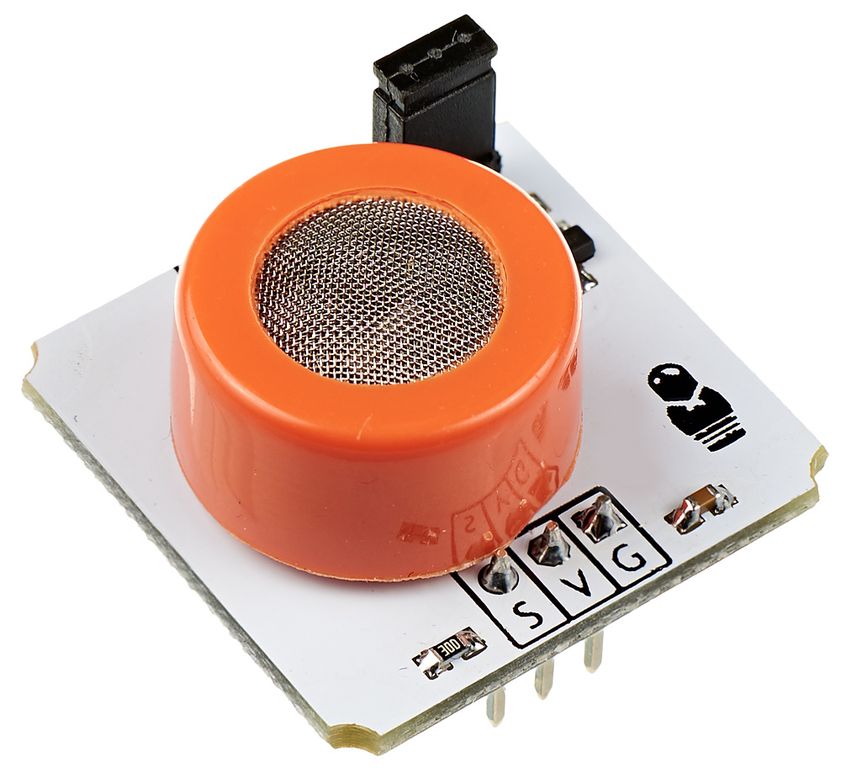

Датчик паров спирта MQ-3 (Troyka-модуль)

Хотите определить концентрацию алкоголя в выдыхаемом воздухе или обнаружить утечку технического спирта на конвейерной линии? А может намекнуть кому-то о злоупотреблении парфюмом? Ваш выбор — датчик паров спирта MQ-3.

Датчик построен на базе полупроводникового газоанализатора MQ-3. На логический выход датчик выдаёт аналоговый сигнал, пропорциональный содержанию паров спирта в окружающей среде.

Мы предусмотрели возможность контроля нагревательного элемента сенсора через отдельную группу контактов.

Вы можете использовать разное напряжение для логики датчика и работы нагревателя. А еще — программно включать и выключать нагреватель, что значительно продлит время автономной работы устройства.

В газоанализатор встроен нагревательный элемент, который необходим для химической реакции: во время работы сенсор будет горячим — это нормально.

Подключение

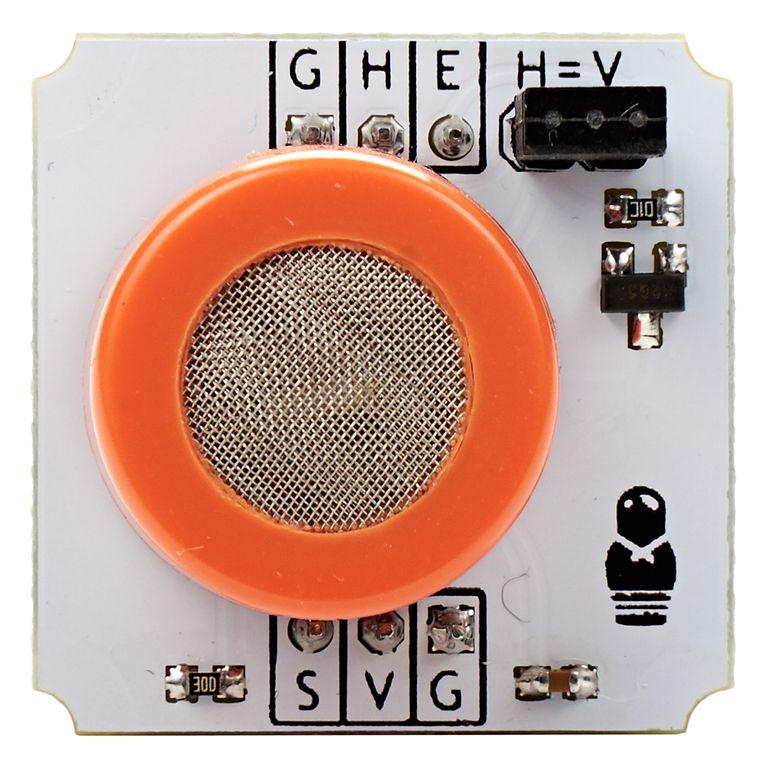

В общем случае датчик подключается двумя трёхпроводными шлейфами, по первому осуществляется питание датчика и снятие показаний сенсора, по второму — подается напряжение на нагревательный элемент сенсора. Если нет нужды в ручном управлении нагревателем, оставьте только первый шлейф, а питание на нагреватель подайте установкой джампера.

Для подключения к Arduino или Iskra JS рекомендуем использовать Troyka Shield.

Модуль физически совместим с breadboard’ом.

Комплектация

• 1× Плата-модуль c датчиком MQ-3


• 2× Трёхпроводной шлейф


• 1× Джампер

Характеристики

• Напряжение питания нагревателя: 5 В


• Напряжение питания датчика: 3,3–5 В


• Потребляемый ток: 150 мА


• Габариты: 25,4×25,4 мм
