Описание товара Модуль для электронного конструктора Iskra Neo

Iskra Neo

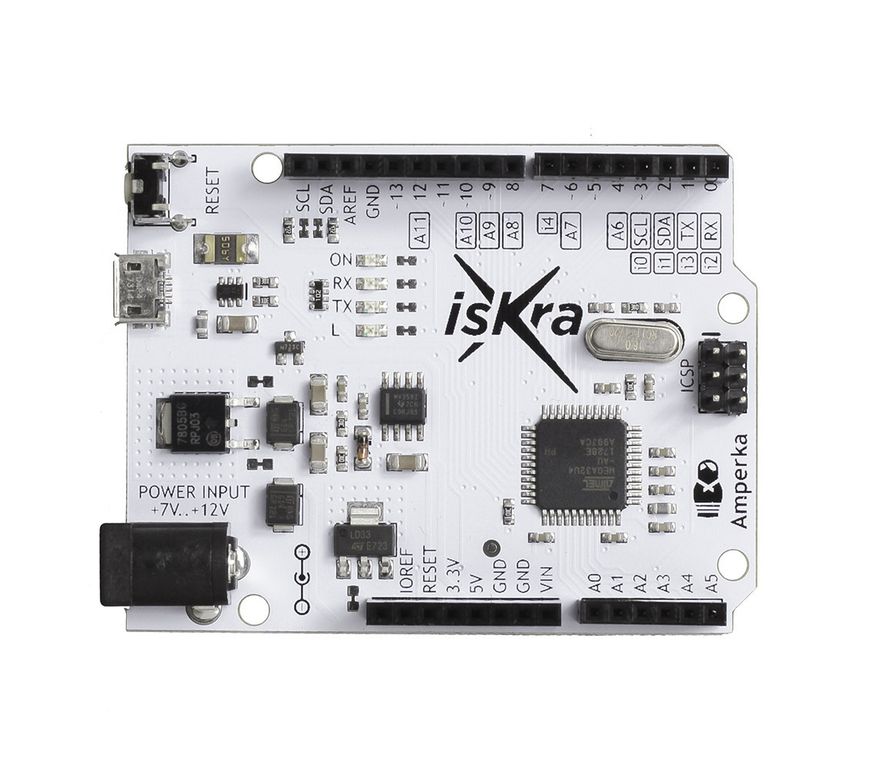

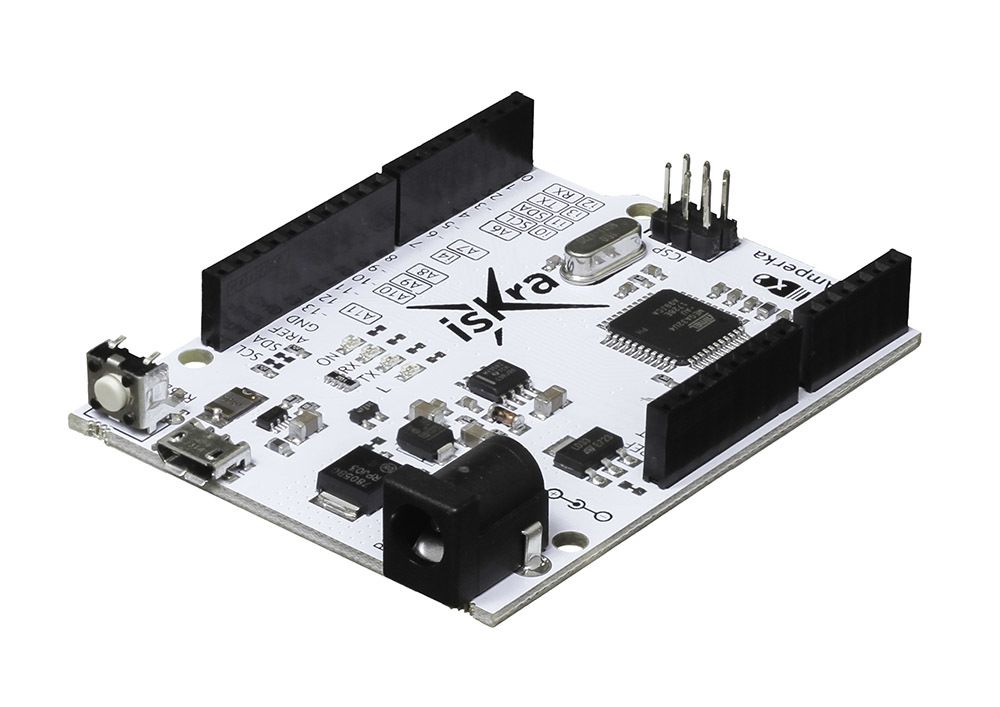

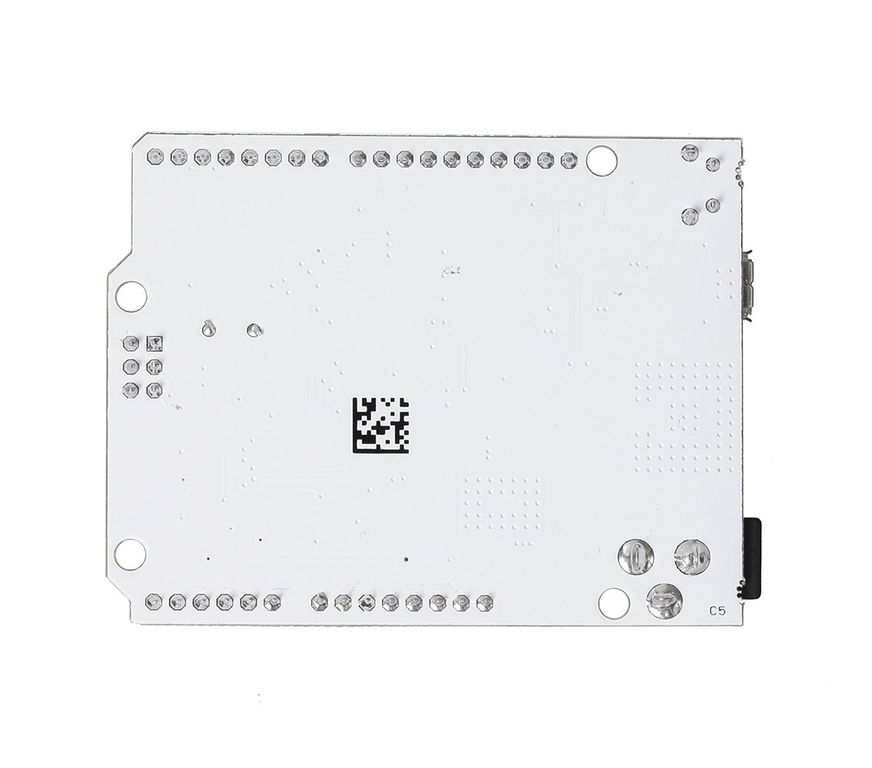

Iskra Neo — платформа для разработки с микроконтроллером ATmega32U4. Она является эквивалентом итальянской Arduino Leonardo, но производится нами в России и по качеству ничуть не хуже. Если для вашего проекта нужна бюджетная микроконтроллерная плата с максимальной совместимостью с платами расширения, сенсорами и другими электронными модулями, Iskra Neo — это отличный выбор.

Arduino — это открытая платформа, которая позволяет собирать всевозможные электронные устройства. На базе неё и построена Iskra Neo. Она будет интересна креативщикам, дизайнерам, программистам и всем пытливым умам, желающим собрать собственный гаджет. Устройства могут работать как автономно, так и в связке с компьютером. Всё зависит от идеи.

Программирование

Для программирования используется упрощённая версия C++, известная так же как Wiring. Разработку можно вести как с использованием привычной бесплатной среды Arduino IDE, так и с помощью графического языка программирования XOD IDE или произвольного C/C++ инструментария. В настройках среды выбирайте плату «Arduino Leonardo». Поддерживаются операционные системы Windows, MacOS X и Linux.

Прошивать плату вы можете через microUSB-кабель. Сам кабель не включён в комплект.

Производительность

Iskra Neo работает на частоте 16 МГц. Микроконтроллер ATmega32U4 предоставляет в ваше распоряжение 32 КБ флеш-памяти для хранения прошивки, 2,5 КБ оперативной памяти SRAM и 1 КБ энергонезависимой памяти EEPROM для хранения данных при обесточивании.

Этого вполне достаточно для решения множества задач вроде управления роботом, промышленной автоматикой, умным домом, световыми инсталляциями и т. д.

Совместимость

На плате вы найдёте традиционные для Arduino контактные колодки. Они расположены в соответствии со стандартной распиновкой Arduino R3, поэтому на плату могут быть установлены платы расширения для Arduino.

Родным логическим напряжением для Iskra Neo является 5 В. Это обеспечивает электрическую совместимость с большей частью Arduino-периферии.

Если какой-то сенсор или модуль обозначен, как совместимый с Arduino, он совместим и с Iskra Neo.

Порты ввода-вывода

На контактные колодки выведены 20 пинов ввода-вывода. Среди них вы найдёте:

• 7 пинов с ШИМ


• 12 аналоговых входов на 1024 градации


• 1 аппаратный интерфейс UART (Serial)


• 1 аппаратный интерфейс TWI (I²C)


• 5 пинов, поддерживающих аппаратное прерывание

На отдельной группе пинов расположен интерфейс SPI.

В отличие от оригинала, на Iskra Neo маркировкой мы обозначили все аналоговые входы и пины с прерываниями, чтобы вам было проще ориентироваться.

Питание

Для питания платформы используйте порт micro-USB, контакт Vin или внешний разъём 2,1 мм. Источник определится автоматически.

Рекомендуемое входное напряжение при питании через гнездо или пин Vin — 7–12 В. В качестве источника питания можно использовать сетевой адаптер или сборку из аккумуляторов.

При питании через USB используйте зарядник на 5 В совместно с кабелем micro-USB.

Для питания подключенной периферии используйте пины 5V и 3.3V, которые выдают соответствующие их названию уровни напряжения. С пина 5V можно суммарно получить до 1000 мА, с пина 3.3V — до 800 мА. Обратите внимание, что на оригинальных платах максимальный ток с 3.3V составляет всего 50 мА, что не даёт возможность подключения прожорливых 3,3-вольтовых модулей напрямую. С Iskra Neo это возможно.

Коммуникация

Iskra Neo, в отличие от той же Arduino Uno, смотрит в сторону USB через отдельный USB CDC-интерфейс. Это означает, что 0-й и 1-й пины аппаратного порта UART остаются свободными, и вы можете использовать их одновременно с коммуникацией с компьютером, а периферия, висящая на них, не мешает прошивке.

При сбросе микроконтроллера его соединение с компьютером теряется и поднимается заново. Это усложняет процесс прошивки, но не должно являться проблемой, т. к. Arduino IDE поддерживает этот процесс.

При открытии serial-соединения с компьютера загруженный скетч не перезагружается. Это означает, что если вы отсылаете данные по serial до реального открытия соединения, они уйдут в никуда и вы не сможете их увидеть. Эту проблему можно решить программно.

С точки зрения компьютера Iskra Neo является ещё и HID-устройством, так что собрать игровой DIY-джойстик не составит труда.

Защита USB

Iskra Neo мы снабдили предохранителем, защищающим USB-порты вашего компьютера от перенапряжения и коротких замыканий. Хотя большинство компьютеров обладают собственными средствами защиты, предохранитель даёт дополнительную уверенность. Он разрывает соединение, если на USB-порт подаётся более 500 мА, и восстанавливает его после нормализации ситуации.

Характеристики

• Микроконтроллер: ATmega32U4


• Тактовая частота: 16 МГц


• Флеш-память: 32 КБ (из них 4 КБ занято загрузчиком)


• SRAM-память: 2,5 КБ


• EEPROM-память: 1 КБ


• Рабочее напряжение: 5 В


• Рекомендуемое входное напряжение: 7–12 В


• Максимальный ток с пина 5V: 1 А


• Максимальный ток с пина ввода-вывода: 40 мА


• Максимальный суммарный ток с пинов ввода-вывода: 200 мА


• Портов ввода-вывода общего назначения: 20


• Портов с поддержкой ШИМ: 7


• Портов, подключённых к АЦП: 12


• Разрядность АЦП: 10 бит


• Аппаратные интерфейсы: UART, I²C, SPI


• Габариты: 69×53 мм
