Описание товара Датчик углекислого газа MQ-135 (Troyka-модуль)

Датчик углекислого газа MQ-135 (Troyka-модуль)

Если вы плохо высыпаетесь или быстро устаёте в офисе — проверьте качество воздуха. Даже небольшое повышение концентрации углекислого газа может вызвать повышенную утомляемость, головную боль и тошноту. Соберите простой детектор качества воздуха и качество вашей жизни существенно улучшится.

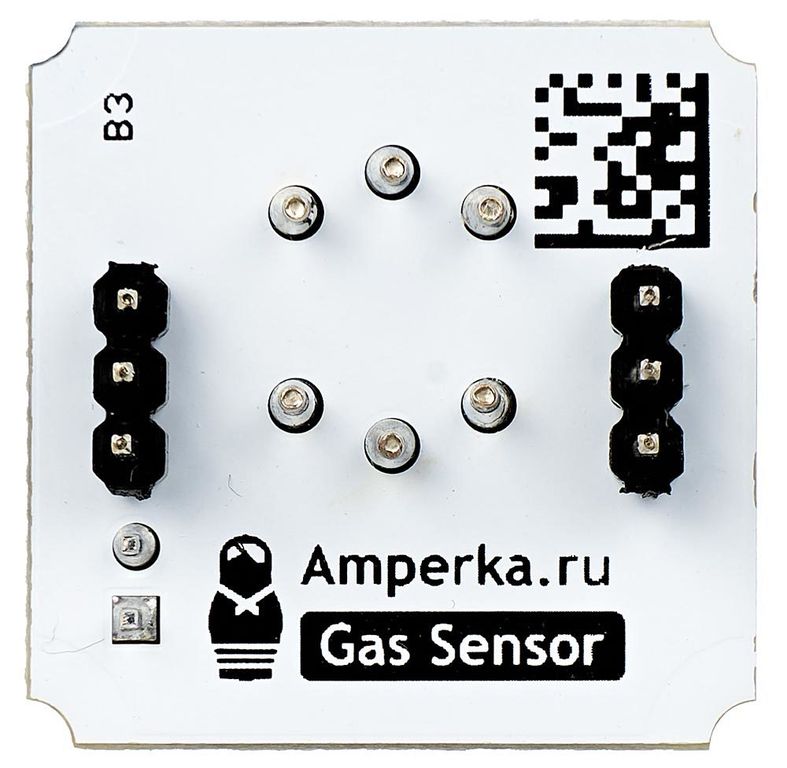

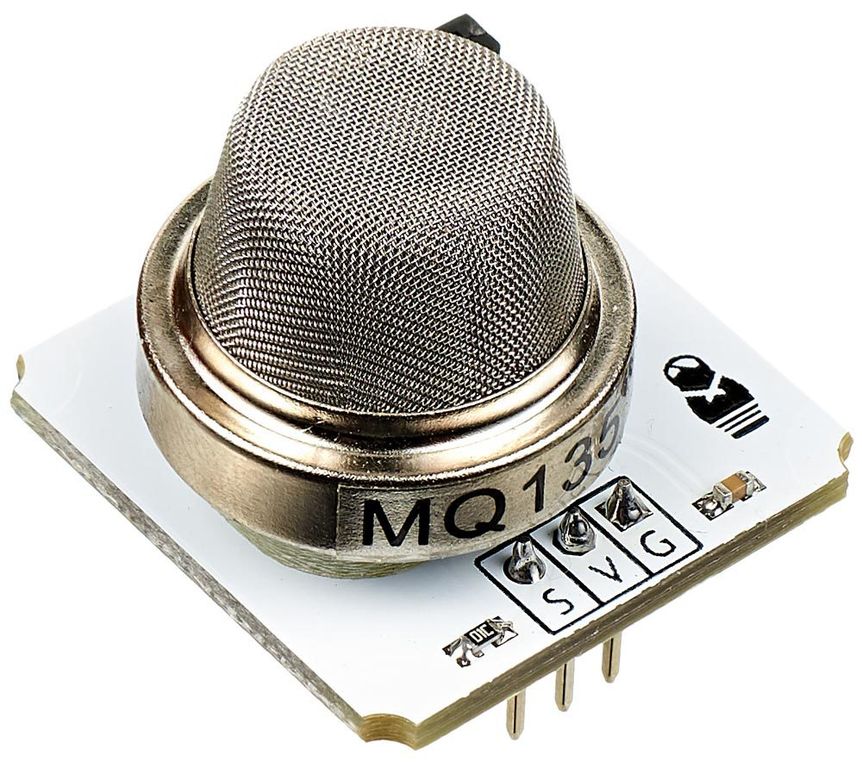

Сенсор построен на базе полупроводникового сенсора качества воздуха MQ-135. На логический выход датчик выдаёт аналоговый сигнал, пропорциональный концентрации углекислого газа. Библиотеки для Arduino и Iskra JS преобразовывают эти показания в ppm — уровень концентрации газа в милионных долях.

Мы предусмотрели возможность контроля нагревательного элемента сенсора через отдельную группу контактов.

Вы можете использовать разное напряжение для логики датчика и работы нагревателя. А еще — программно включать и выключать нагреватель, что значительно продлит время автономной работы устройства.

В газоанализатор встроен нагревательный элемент, который необходим для химической реакции: во время работы сенсор будет горячим — это нормально.

Перед первым использованием рекомендуем «прожечь» датчик. Подайте на него напряжение и оставьте в работающем состоянии на сутки. Эта процедура увеличит точность показаний сенсора.

Подключение

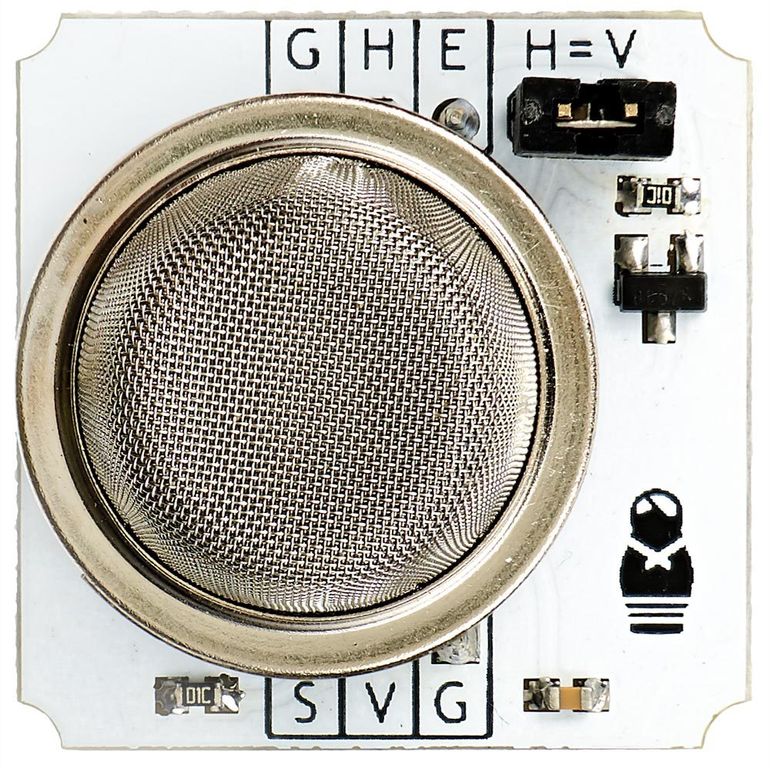

В общем случае датчик подключается двумя трёхпроводными шлейфами, по первому осуществляется питание датчика и снятие показаний сенсора, по второму — подается напряжение на нагревательный элемент сенсора. Если нет нужды в ручном управлении нагревателем, оставьте только первый шлейф, а питание на нагреватель подайте установкой джампера.

Для подключения к Arduino или Iskra JS рекомендуем использовать Troyka Shield.

Возьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде.

Модуль физически совместим с breadboard’ом.

Комплектация

• 1× Плата-модуль c датчиком MQ-135


• 2× Трёхпроводной шлейф


• 1× Джампер

Характеристики

• Напряжение питания нагревателя: 5 В


• Напряжение питания датчика: 3,3–5 В


• Потребляемый ток: 150 мА


• Габариты: 25,4×25,4 мм
