Описание товара Модуль для электронного конструктора Bluetooth Low Energy (Troyka-модуль)

Bluetooth Low Energy (Troyka-модуль)

Подружите мобильного робота со смартфоном под Android или iOS. Соберите сеть Bluetooth устройств для работы с удалёнными датчиками и сенсорами. Благодаря спецификации Web Bluetooth API управлять устройствами из окна браузера.

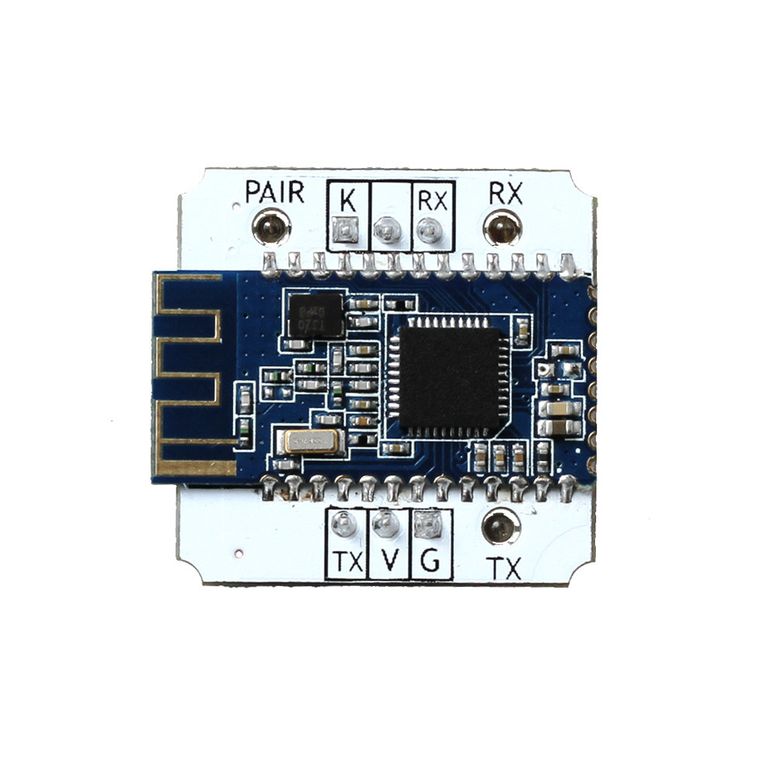

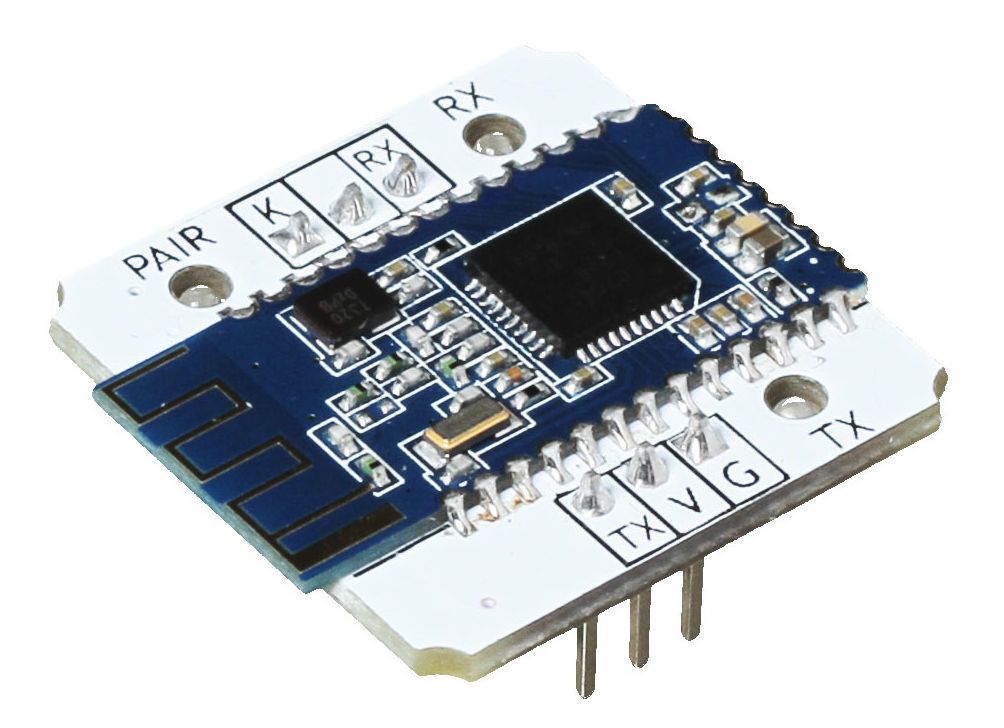

Сердце платформы — Bluetooth модуль HM-10 c чипом CC4051 от компании Texas Instruments.

Модуль выполнен по технологии BLE (Bluetooth low energy — Bluetooth с низким энергопотреблением), которая значительно продлевает срок работы портативных устройств между перезарядками.

Подключение

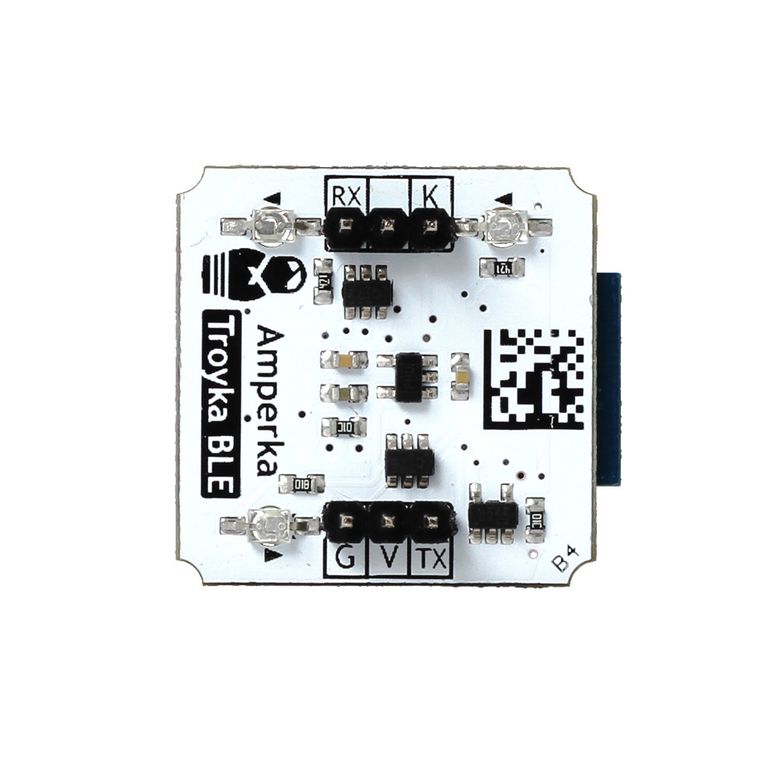

На модуле выведено две пары Troyka-контактов.

Нижняя группа

• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — Соедините с пином GND микроконтроллера.


• Сигналый (TX) — цифровой выход модуля. Используется для передачи данных из Bluetooth в микроконтроллер. Подключите к пину RX управляющей платы.

Верхняя группа

• Сигнальный (RX) — цифровой вход модуля. Используется для приёма данных из микроконтроллера в Bluetooth. Подключите к пину TX управляющей платы.


• Сигнальный (K) — пин управления BLE-модулем. Подключите к сигнальному пину управляющей платы.

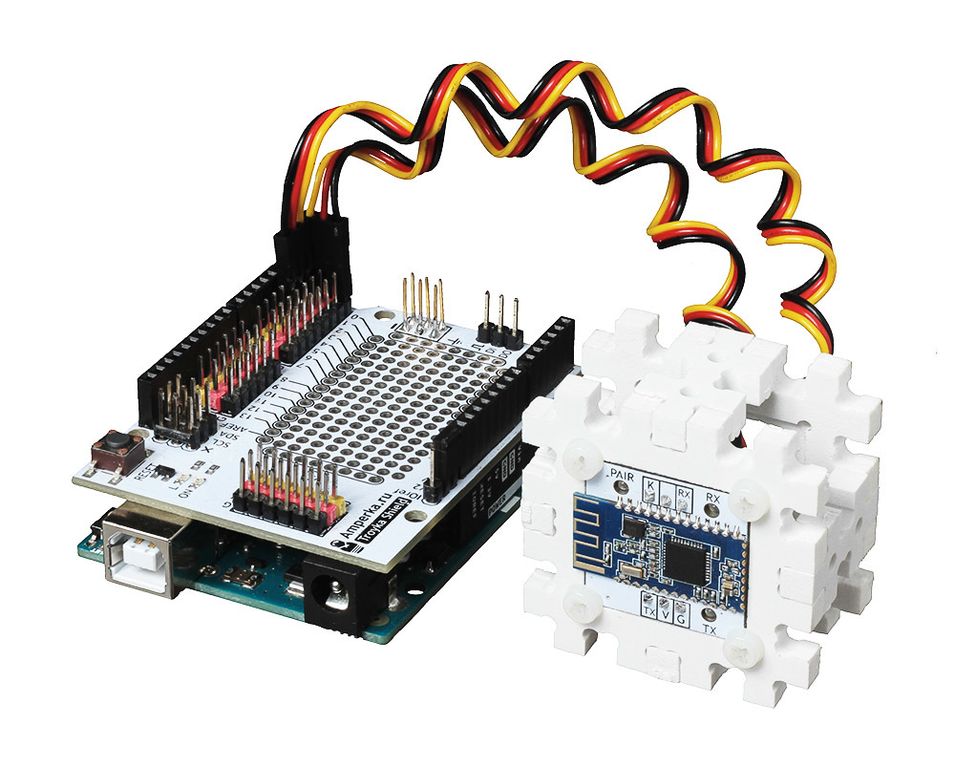

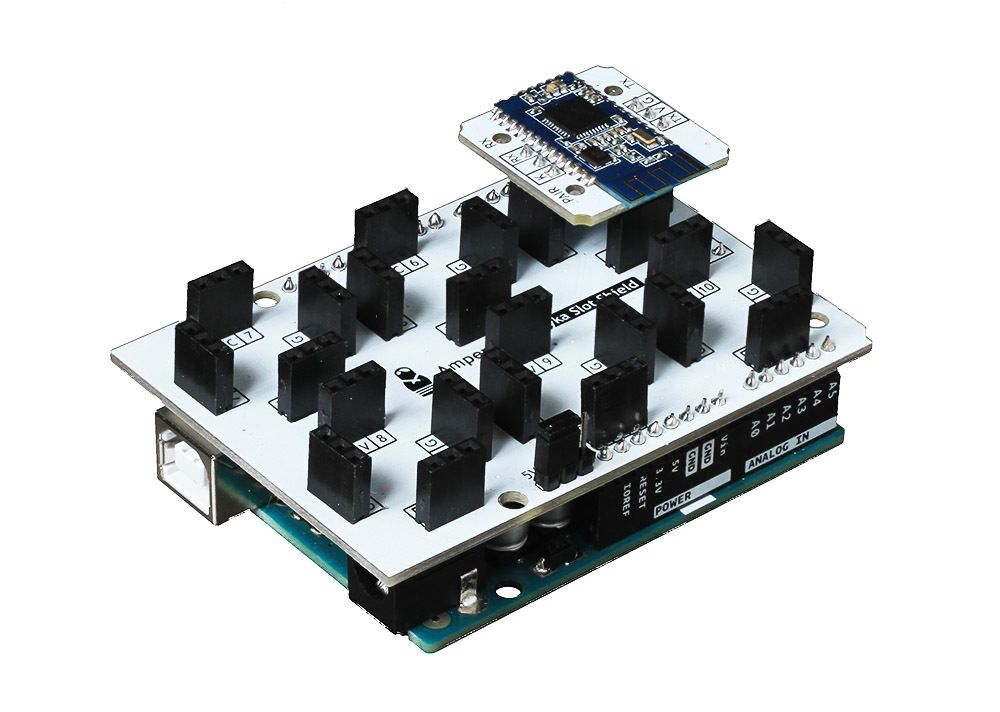

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. А с Troyka Slot Shield забудьте о проводах вовсе.

Программирование

Для управляющих платформ модуль выглядит как «прозрачный» последовательный интерфейс.

Для начала работы необходимо настроить BLE-модуль в режиме AT-команд. После чего — сопряжатся с другими Bluetooth-девайсами.

Bluetooth работает в двух режимах:

• Slave — модуль ожидает подключения с других Bluetooth-устройств. Например другого BLE или телефона.


• Master — модуль сам инициирует подключение к выбраному Bluetooth-девайсу.

Подробности читайте в руководстве на Амперка Вики.

Комплектация

• 1× плата BLE


• 2× трёхпроводных шлейфа

Характеристики

• Модуль: HM-10 с чипом CC2541


• Версия Bluetooth: 4.0


• Рабочая частота: 2.4 ГГц ISM


• RF мощность: -23 dbm, -6 dbm, 0 dbm, 6 dbm


• Радиус действия: до 10 метров


• Выходной интерфейс: UART


• Напряжение питания: 3,3–5 В


• Потребляемый ток: в активном режиме до 10 мА / в спящем режиме: до 200 мкА


• Габариты: 25,4×25,4 мм
