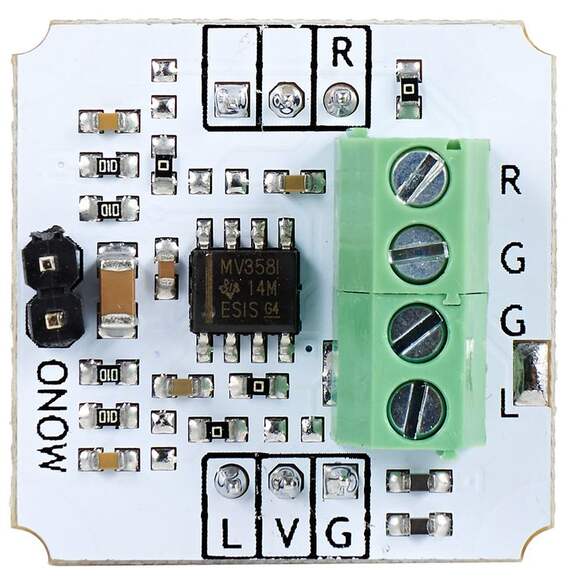

Аудиовыход c винтовыми клеммами (Troyka-модуль)

Научить сигнализацию рычать и лаять или удивить друзей говорящим холодильником просто — возьмите аудиомодуль, прикрутите колонки и ваш проект обретёт голос.

Некоторые микроконтроллеры, например Iskra JS, умеют проигрывать звук через встроенный цифро-аналоговый преобразователь. Но акустику напрямую к контактам микроконтроллера подключать нельзя. Контакты микроконтроллера выдают слишком маленький ток, а сигнал с них содержит ненужную колонкам постоянную составляющую.

Аудиовыход Troyka усилит сигнал и уберёт постоянную составляющую.

Подключение

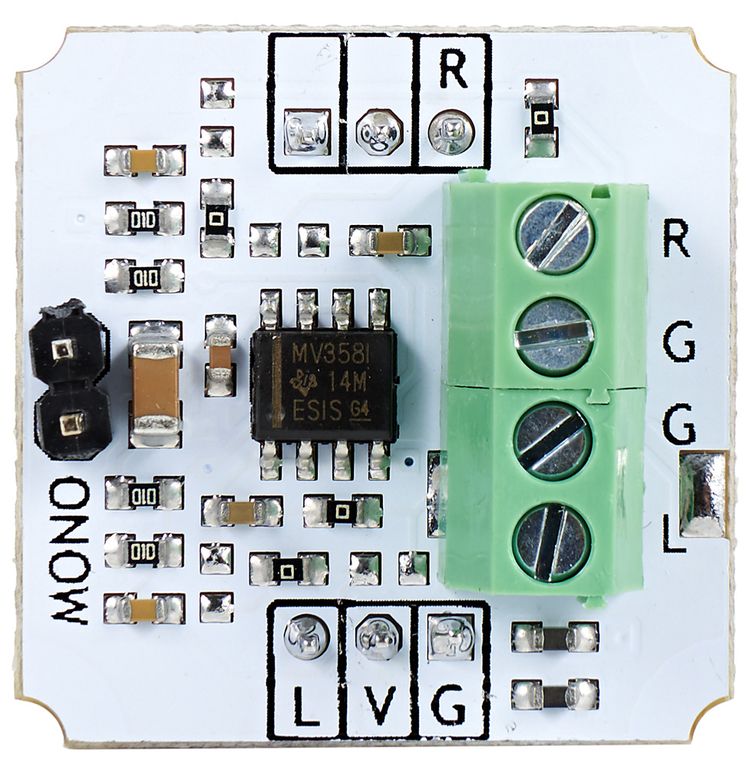

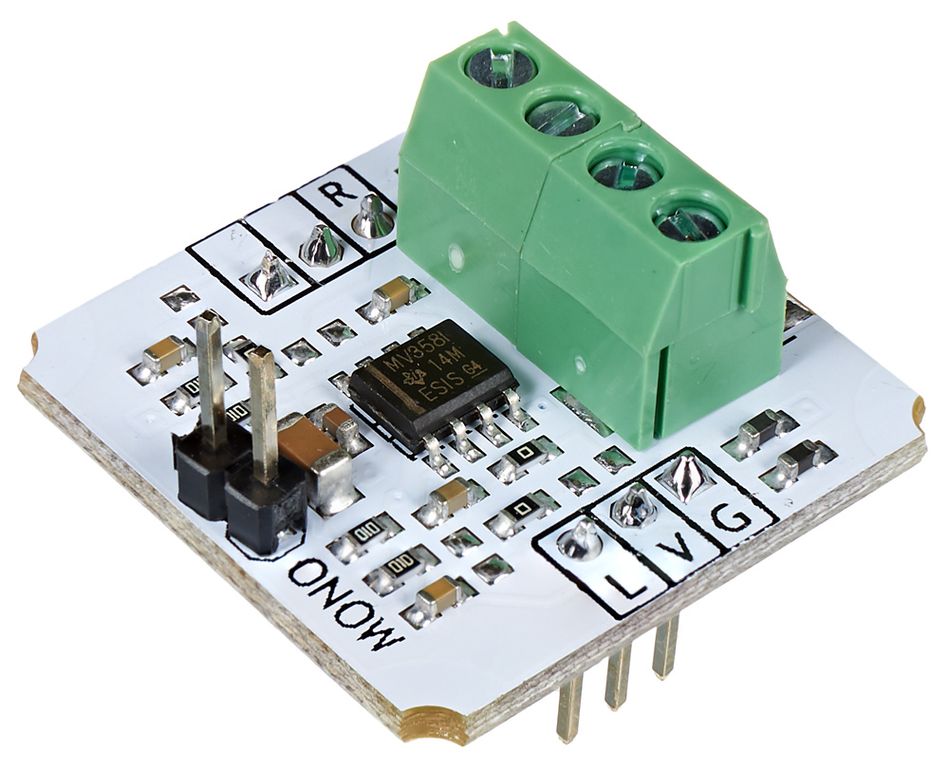

Модуль выполнен в одноюнитовом формате Troyka-модуля.

При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. А если хотите избавится от лишних проводов — возьмите Troyka Slot Shield.

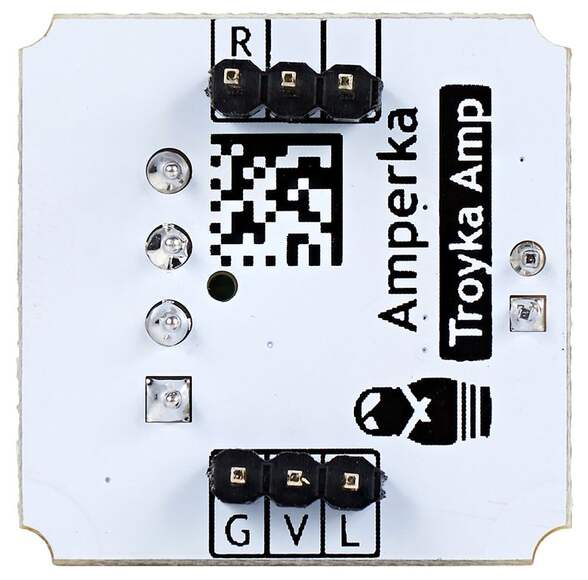

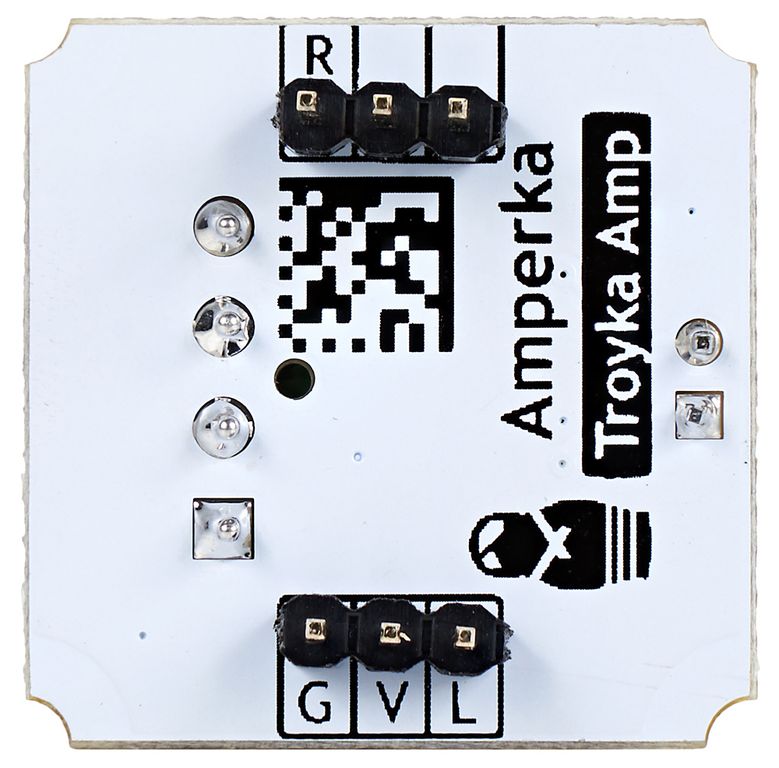

Модуль подключается к четырём пинам контроллера:

• земля (G) — соедините с землёй микроконтроллера;


• питание (V) — соедините с питанием микроконтроллера;


• аудиовход левого канала (L) — подключите к аналоговому выходу микроконтроллера;


• аудиовход правого канала (R) — подключите к аналоговому выходу микроконтроллера.

Если необходимо подать сигнал с одного аналогового пина микроконтроллера сразу на две колонки, можно замкнуть контакты джампером объединения каналов.

Провода внешних динамиков и колонок надёжно фиксируются винтовыми клеммами.

Комплектация

• 1× Плата-модуль линейного аудиовыхода


• 2× Трёхпроводной шлейф


• 1× Джампер

Характеристики

• Напряжение питания: 3,3–5 В


• Выходной ток: до 60 мА


• Рекомендуемый импеданс громкоговорителей: от 32 Ом


• Режим работы: моно/стерео


• Температурный диапазон: −40…+85 °C


• Габариты: 25,4×25,4 мм
