Описание товара USB-UART преобразователь (Troyka-модуль)

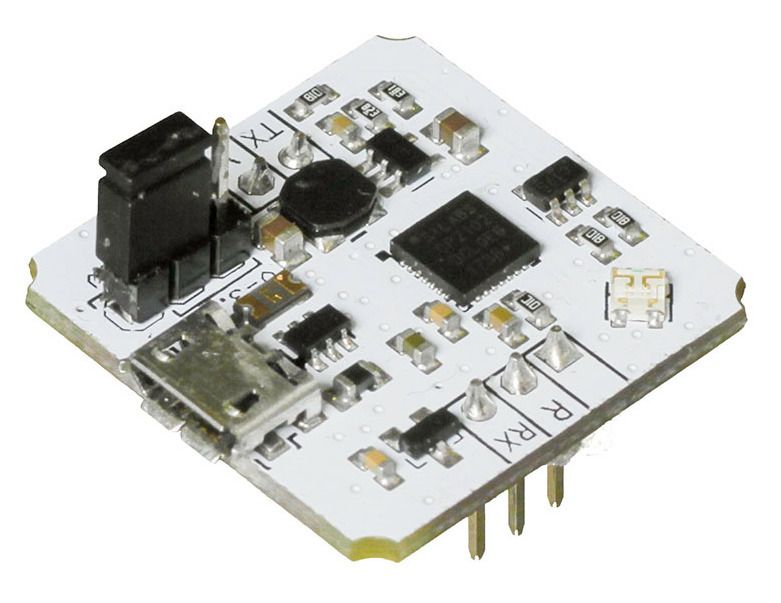

USB-UART преобразователь (Troyka-модуль)

Забудьте про вытаскивание микронтроллера из Arduino Uno для прошивки плат без собственного USB-порта, например Iskra Mini или Troyka Wi-Fi.

Компактный USB-UART преобразователь подружит любую электронику с USB-портом компьютера.

Общие сведения

Модуль служит мостом между USB-портом компьютера и микроконтроллером. Это позволяет подключить к компьютеру любое устройство c последовательным интерфейсом UART.

Преобразователь уровней полезен для настройки и прошивки WiFi модуля в наборе «Интернет вещей» — продолжение набора «Матрёшка».

С помощью него открывается доступ к тонкой настройке Bluetooth и GPS/GLONASS модулей через служебные команды.

Модуль пригодится и для перепрошивки самодельной прошивки.

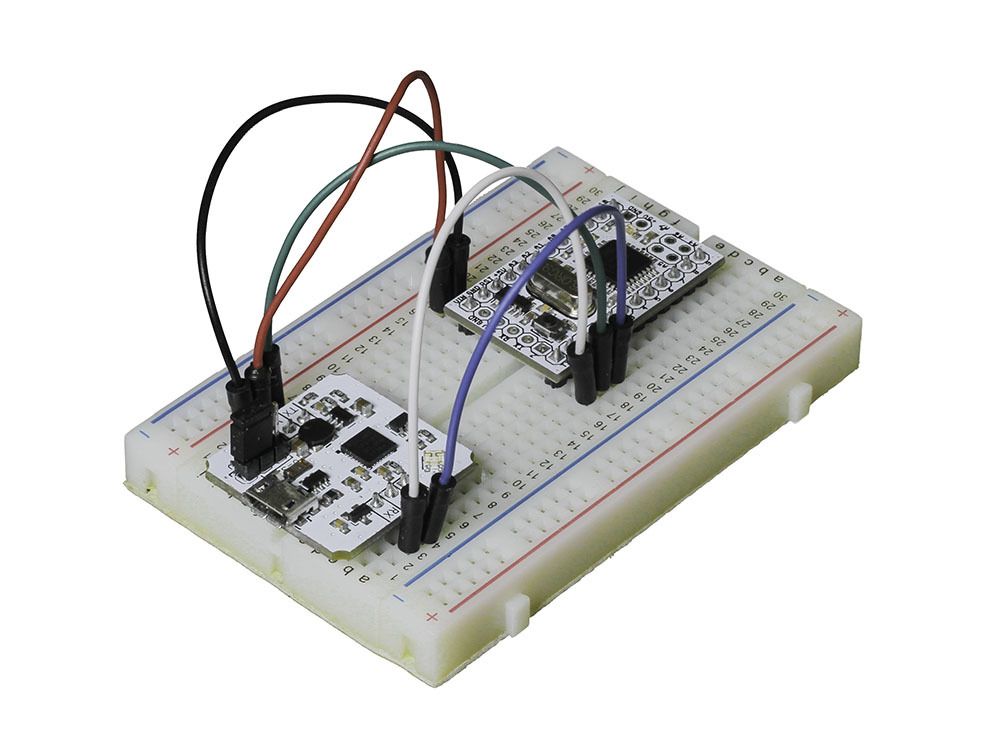

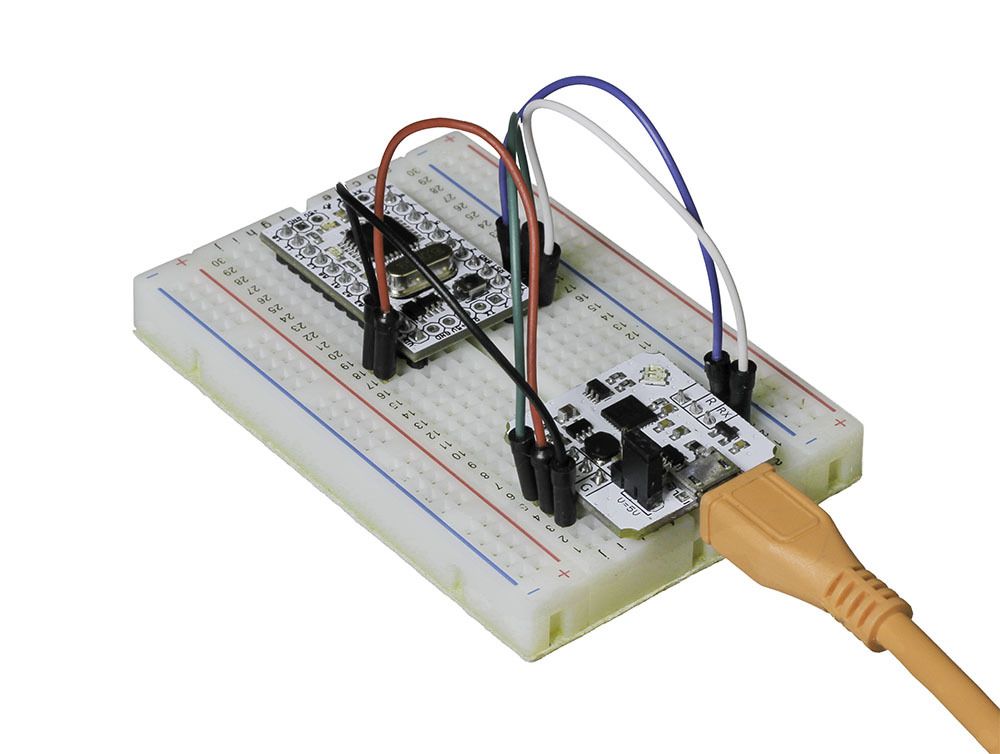

Подключение

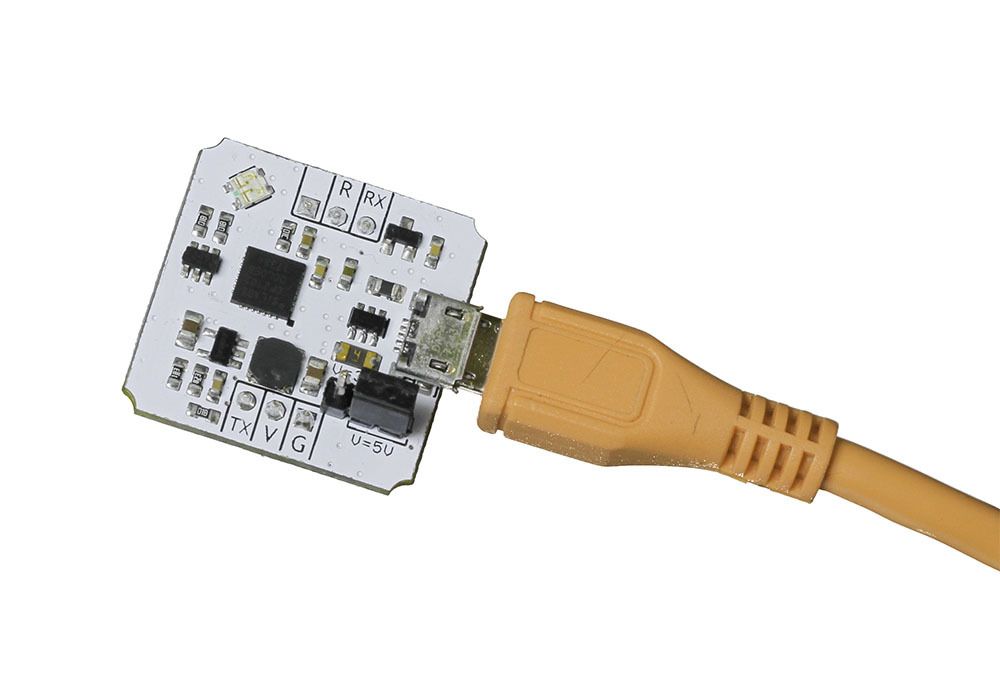

Подключите модуль к компьютеру кабелем micro-USB.

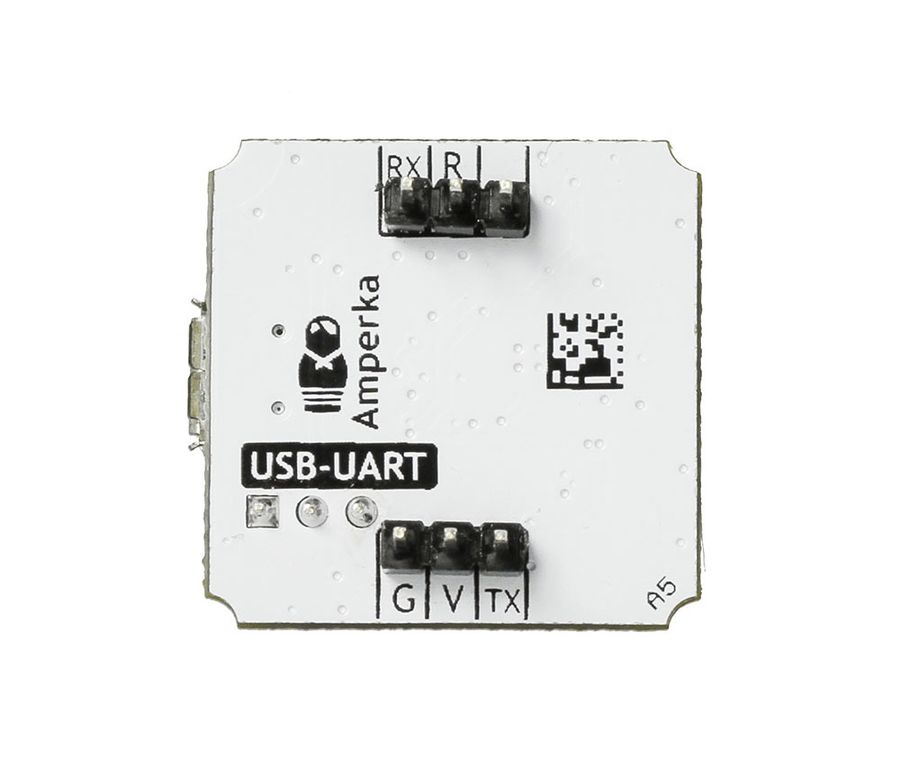

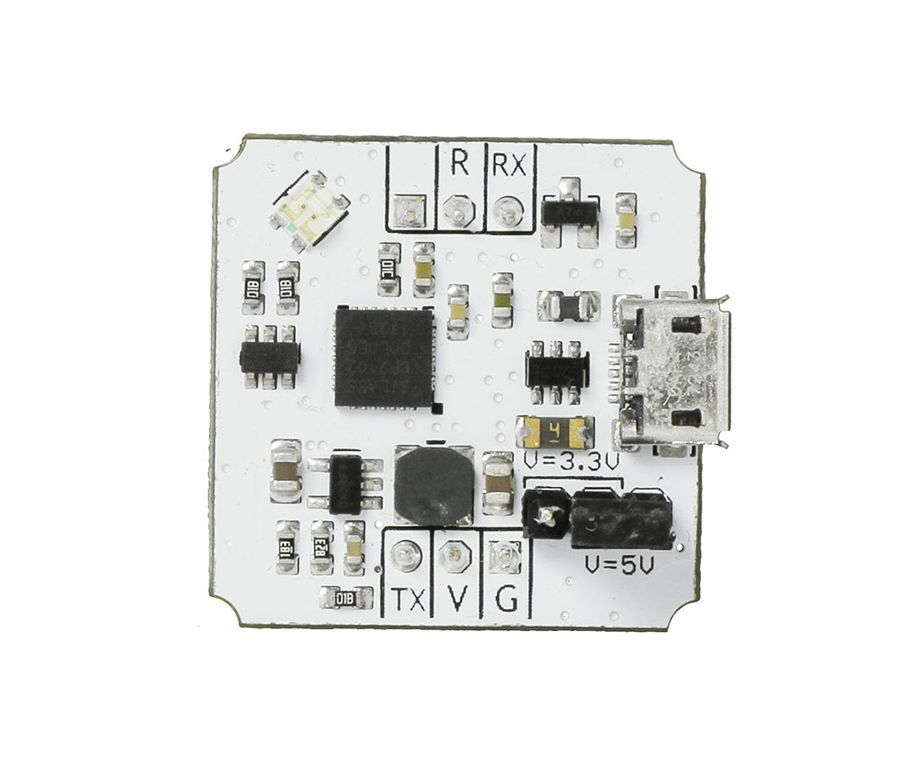

На модуле выведено две пары Troyka-контактов.

Нижняя группа

• Сигнальный (TX) — цифровой выход USB-UART преобразователя. Используется для передачи данных из USB в микроконтроллер. Подключите к пину RX микроконтроллера.


• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — Соедините с пином GND микроконтроллера.

Верхняя группа

• Сигнальный (RX) — цифровой вход USB-UART преобразователя. Используется для приёма данных из микроконтроллера в USB. Подключите к пину TX микроконтроллера.


• Сигнальный (R) — пин сброса.

Комплектация

• 1× плата модуль


• 2× трёхпроводных шлейфа


• 1× джампер

Характеристики

• Характеристики


• Чип: CP2102


• Входное напряжение питания: 5 В от USB


• Выходное напряжение питания: 3,3 / 5 В


• Напряжение логический уровней: 3,3 В (уровни толерантны к 5 вольтам)


• Буфер: чтения 576 байт / записи 640 байт


• Объём EEPROM-памяти: 1 КБ для хранения параметров идентификации USB-устройства


• Габариты: 25,4×25,4 мм
