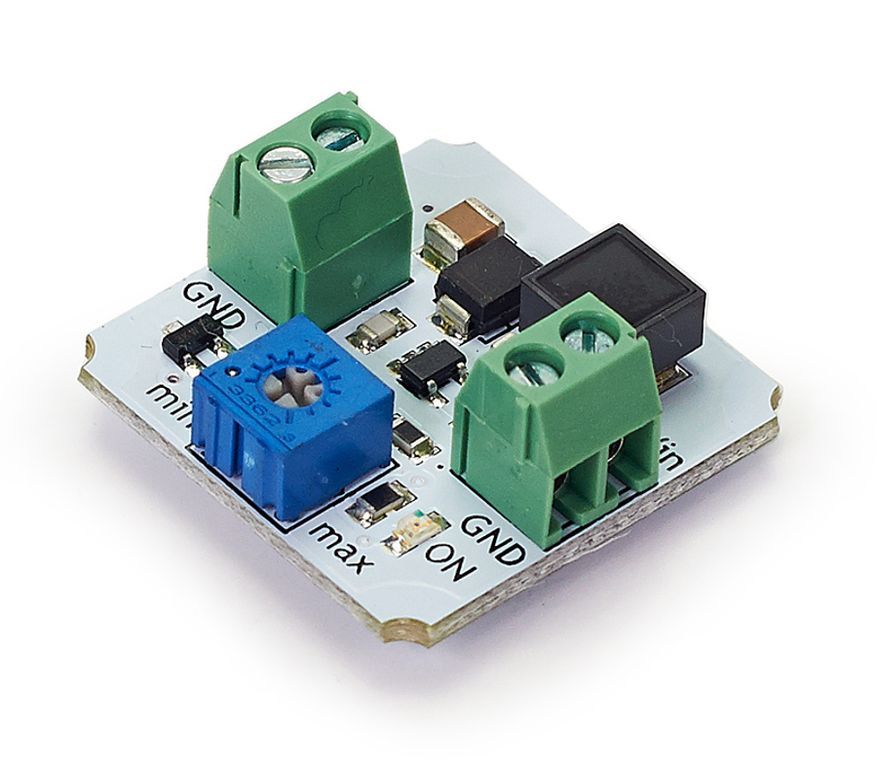

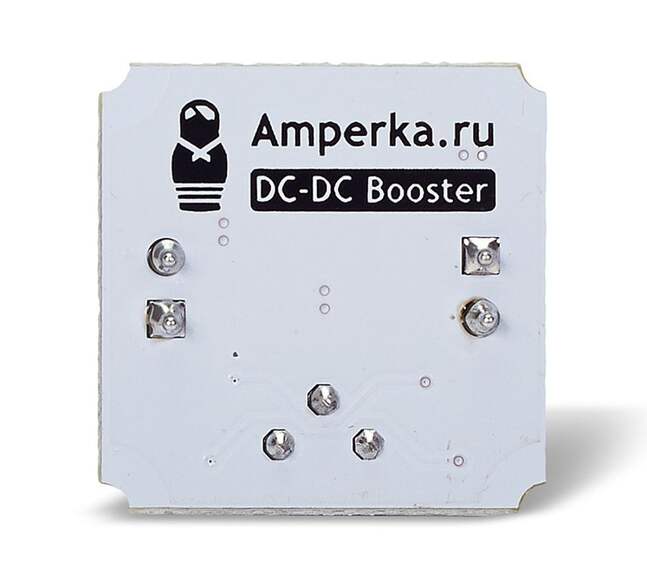

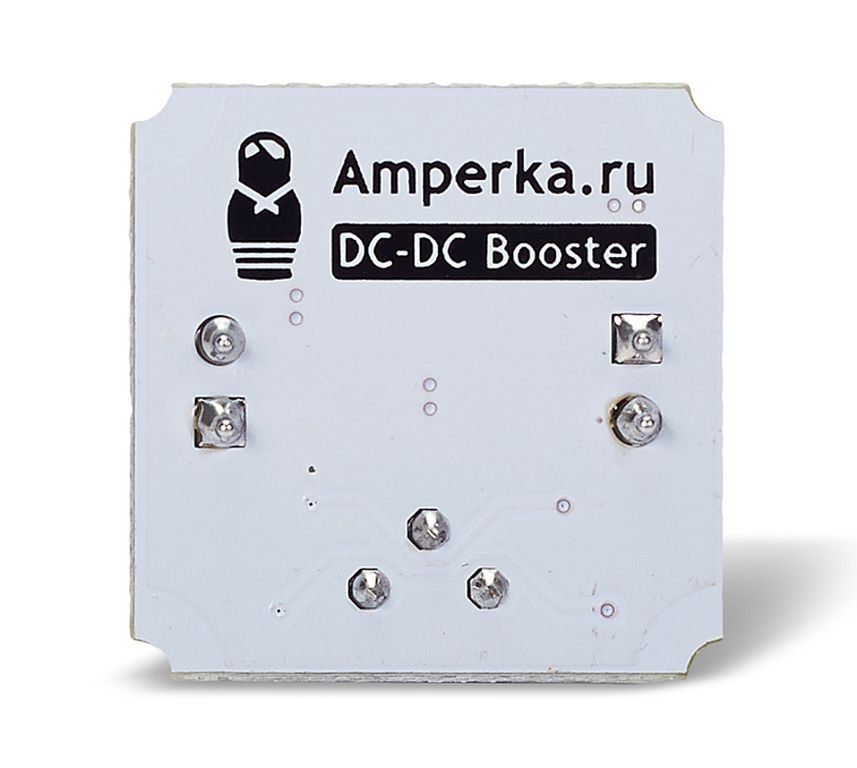

Повышающий стабилизатор напряжения (Troyka-модуль)

Как обидно, когда компактную схему портит большущий блок батареек. Бо?льшая часть плат требует стабилизированного напряжения 5 В, поэтому приходится использовать не менее 4 алкалиновых батареек AA или 6 NiMH-аккумуляторов и подключать их через понижающий стабилизатор. Решить эту проблему можно воспользовавшись повышающим стабилизатором, который увеличит напряжение и одновременно сделает его стабильным.

При помощи этого модуля вы можете собрать миниатюрное устройство, питающееся хоть от часовой батарейки на 3 В. Лишь бы хватило токоотдачи батарейки. С тем же успехом можно заменить малоёмкую «Крону» на блок из двух пальчиковых или мизинчиковых батареек.

Выходное напряжение задаётся триммером. Диапазон выходных напряжений — 5—28 В. Разметки на триммере нет, поэтому для проверки правильности задания напряжения потребуется вольтметр.

Минимальное входное напряжение модуля — 2,7 В, что позволяет запитывать устройства всего от одного элемента Li-Ion или двух алкалиновых батареек.

Любые преобразования энергии в реальных условиях сопровождаются потерями. Но мы постарались получить как можно более высокий КПД. Для нашего модуля он составляет 0,8…0,9 в зависимости от разности напряжений на входе и выходе, и тока потребителя.

Чтобы легко было понять, есть на выходе напряжение или нет, мы предусмотрели светодиод. Его яркость почти не зависит от выходного напряжения, т.к. запитывается он через специальную схему.

Основой модуля является микросхема LM27313XMF.

Подключение

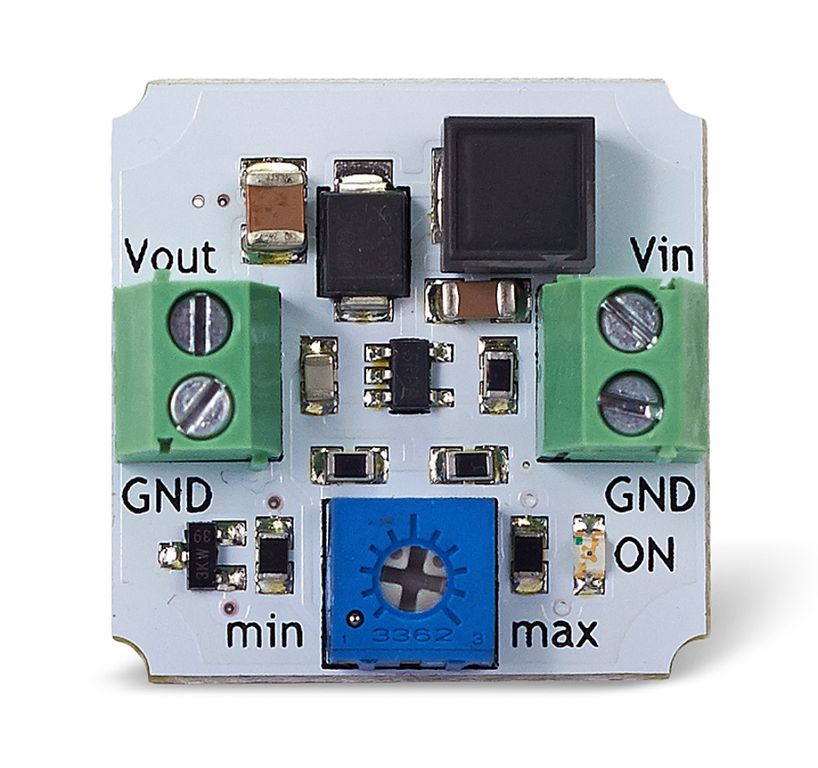

Подключение этого Troyka-модуля отличается от стандартного: вместо трёхпроводного разъёма он имеет два двухконтактных клеммника. Один из них — это входные питание и земля, другой — выходные. Земли входа и выхода электрически соединены друг с другом. Для удобства мы поместили обозначения «GND», «Vin» и «Vout» прямо на плату рядом с клеммниками.

Характеристики

• Входное напряжение: 2,7—14 В


• Выходное напряжение: 5—28 В


• Максимальный выходной ток: 0,8 А


• КПД: 0,8…0,9 в зависимости от разницы напряжений на входе и выходе, и тока


• Габариты: 25,4×25,4 мм
