Описание товара AC/DC преобразователь «5 В 3000 мА» (Troyka-модуль)

AC/DC преобразователь «5 В 3000 мА» (Troyka-модуль)

Для питания плат Arduino и Iskra JS необходимы пять вольт. Преобразователь AC/DC из линейки Troyka-модулей подружит ваш проект с розеткой и избавит от лишних проводов.

Блок питания

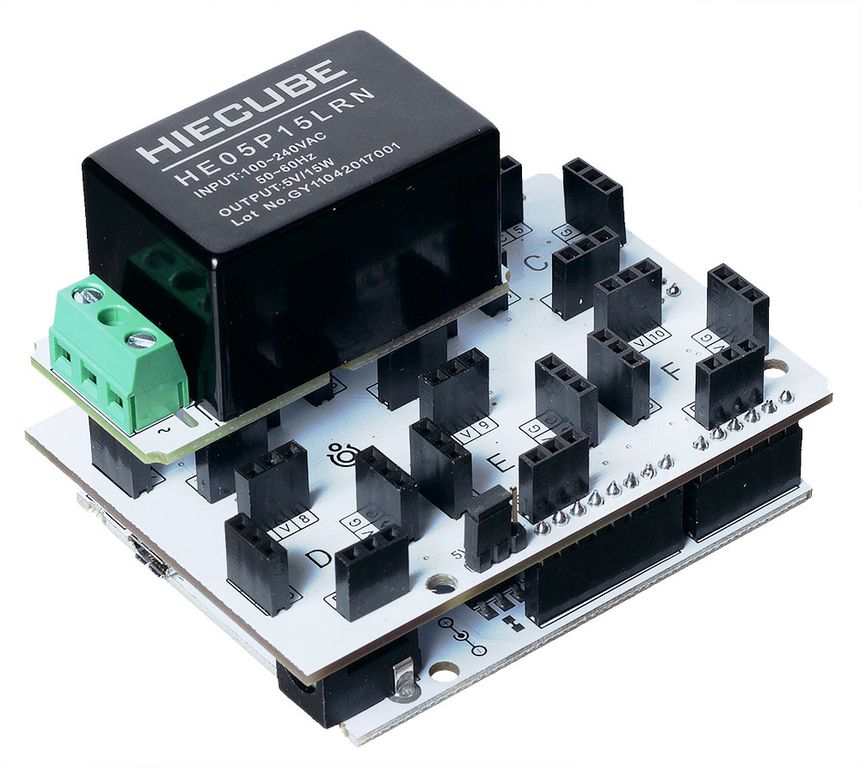

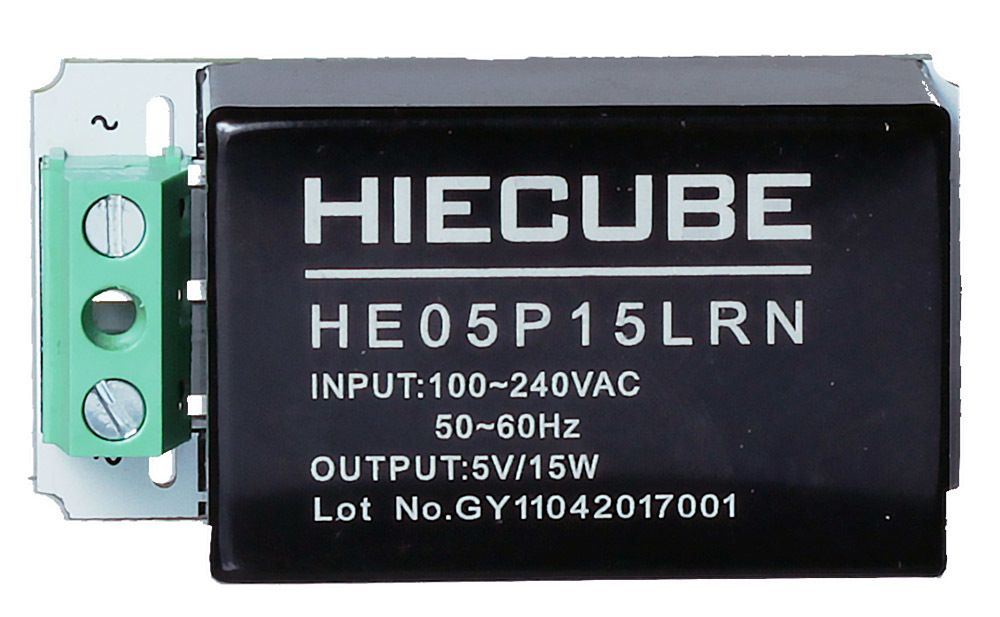

Основа модуля — стабилизированный импульсный блок питания. Он преобразует переменный ток из бытовой сети в постоянный. Ток силой 3000 миллиампер и напряжением 5 вольт выводится на стандартные контакты питания. Вставьте модуль в макетку, Troyka Slot Shield или подключите трёхпроводным шлейфом к Troyka Shield — ваш проект готов к работе.

Подключение

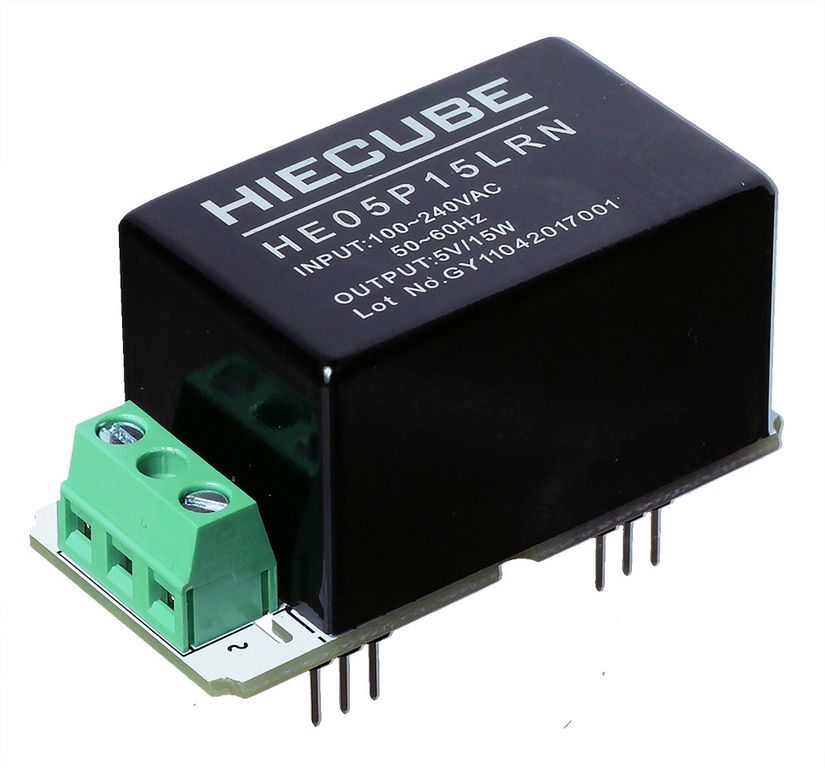

Для подключения к бытовой сети 220 В служит входной клеммник:

• клемма L — подключите к фазе бытовой сети;


• клемма N — подключите к нулю бытовой сети.

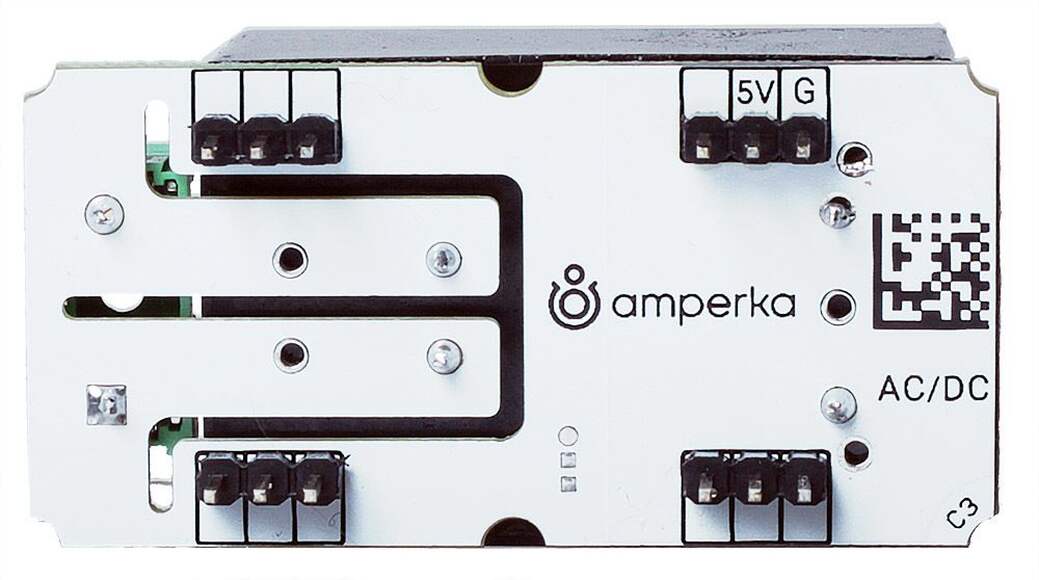

Выходное напряжение с преобразователя поступает на Troyka-контакты:

• земля (G) — соедините с землёй управляющей платы;


• питание (5V) — соедините с шиной 5 В управляющей платы.

Внимание! Если вы сомневаетесь как подключить преобразователь к сети 220 В, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове — кристальное понимание принципа работы устройства и опасностей, которые связаны с высоким напряжением.

Комплектация

• 1× Плата-модуль

Характеристики

• Входное напряжение: ~220 вольт


• Выходное напряжение с преобразователя: 5 В


• Максимальный выходной ток с преобразователя: 3000 мA


• Габариты: 50,8×50,8×25 мм
