Описание товара Аудиовход mini-jack (Troyka-модуль)

Аудиовход mini-jack (Troyka-модуль)

Собрать эквалайзер из светодиодной ленты или научить робота выполнять команды поможет модуль линейного аудиовхода. Подключить микрофон, музыкальный центр или компьютер легко — на модуле предусмотрен разъём под стандартный мини-джек.

Аудиосигнал в проводах — это переменное напряжение. Часть сигнала имеет положительное напряжение, а другая — отрицательное. Микроконтроллер может оцифровывать только положительное напряжение.

Модуль аудиовхода поднимает нулевое значение аудиосигнала до середины напряжения питания, и дальнейшие изменения напряжения происходят уже относительно этого значения — аудиосигнал оцифровывается полностью.

Подключение

Модуль выполнен в одноюнитовом формате Troyka-модуля.

При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. А если хотите избавится от лишних проводов — возьмите Troyka Slot Shield.

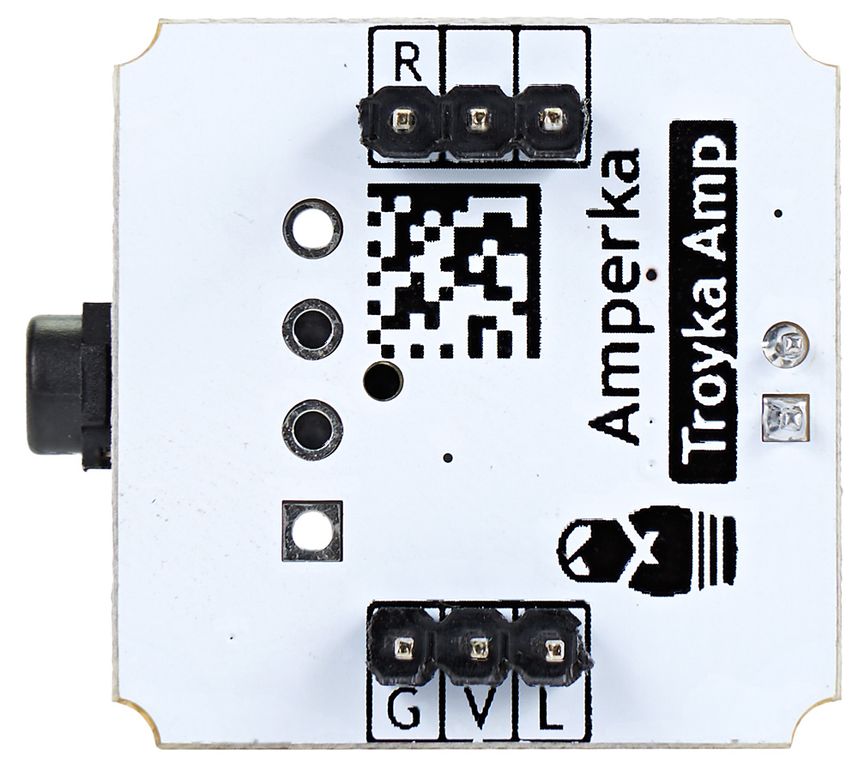

Модуль подключается к четырём пинам контроллера:

• земля (G) — соедините с землёй микроконтроллера;


• питание (V) — соедините с питанием микроконтроллера;


• аудиовход левого канала (L) — подключите к аналоговому выходу микроконтроллера;


• аудиовход правого канала (R) — подключите к аналоговому выходу микроконтроллера.

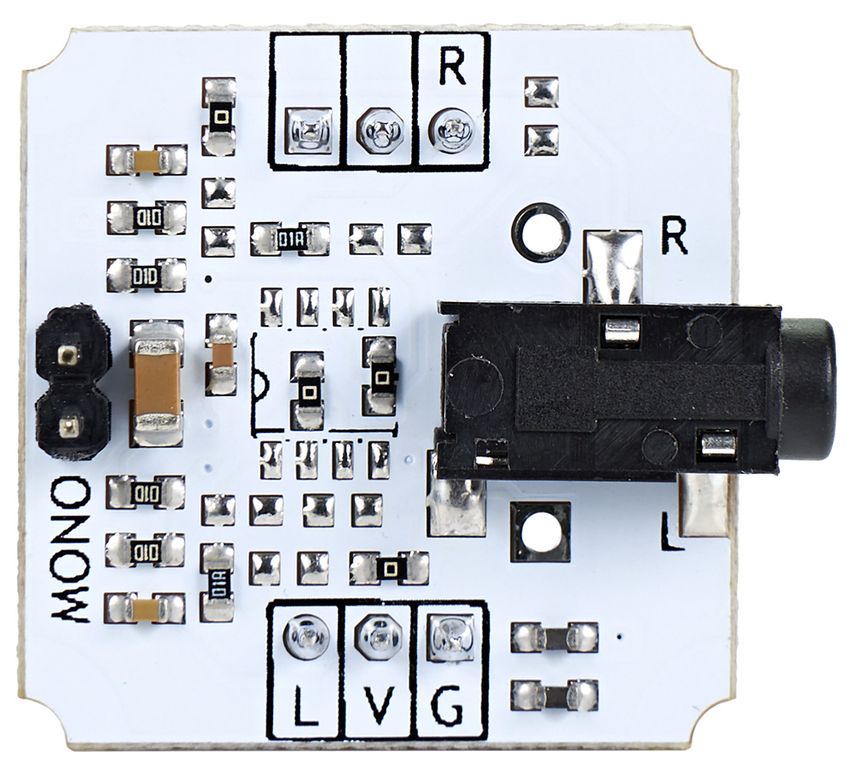

Входящий сигнал можно записывать в стерео режиме или, замкнув джампером контакты объединения каналов, передать сигнал сразу на два пина.

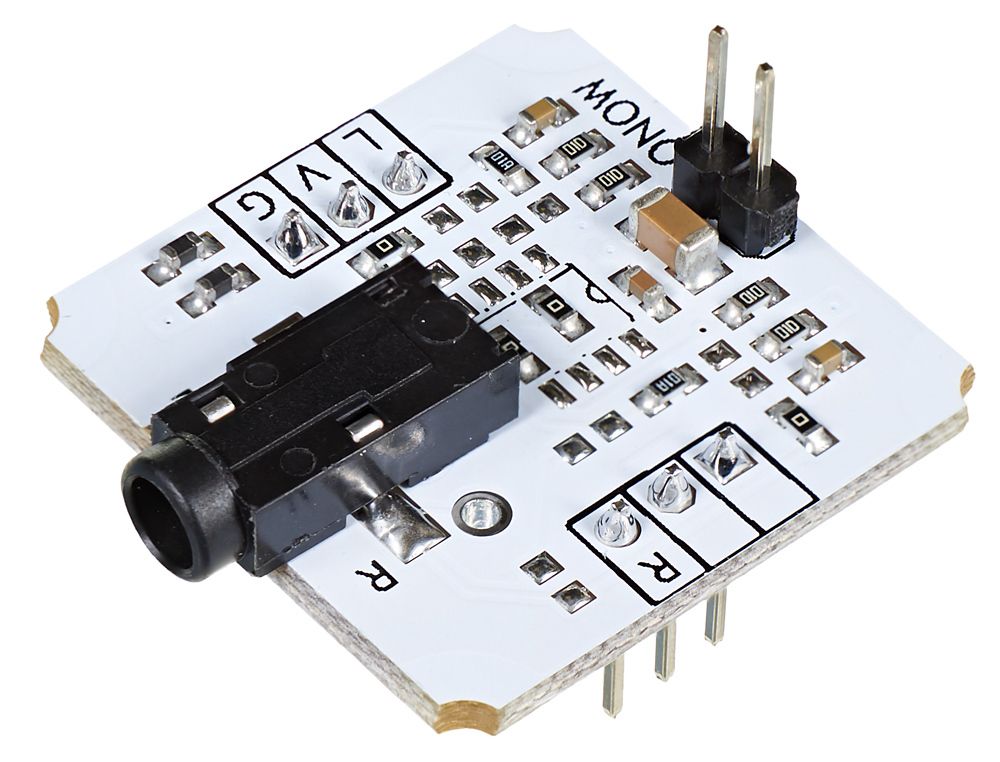

Источники звука подключаются к модулю через разъём TRS 3,5 мм (мини-джек).

Комплектация

• 1× Плата-модуль линейного аудиовыхода


• 2× Трёхпроводной шлейф


• 1× Джампер

Характеристики

• Напряжение питания: 3,3–5 В


• Режим работы: моно/стерео


• Подкдлючение аудиоустройств: TRS 3,5 мм (мини-джек)


• Температурный диапазон: −40…+85 °C


• Габариты: 25,4×25,4 мм
