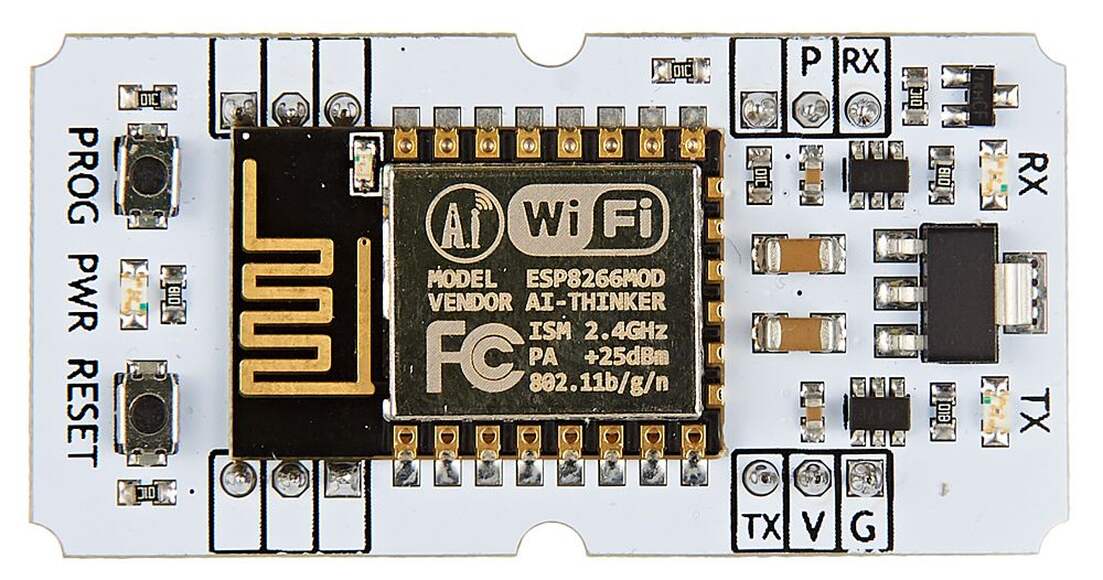

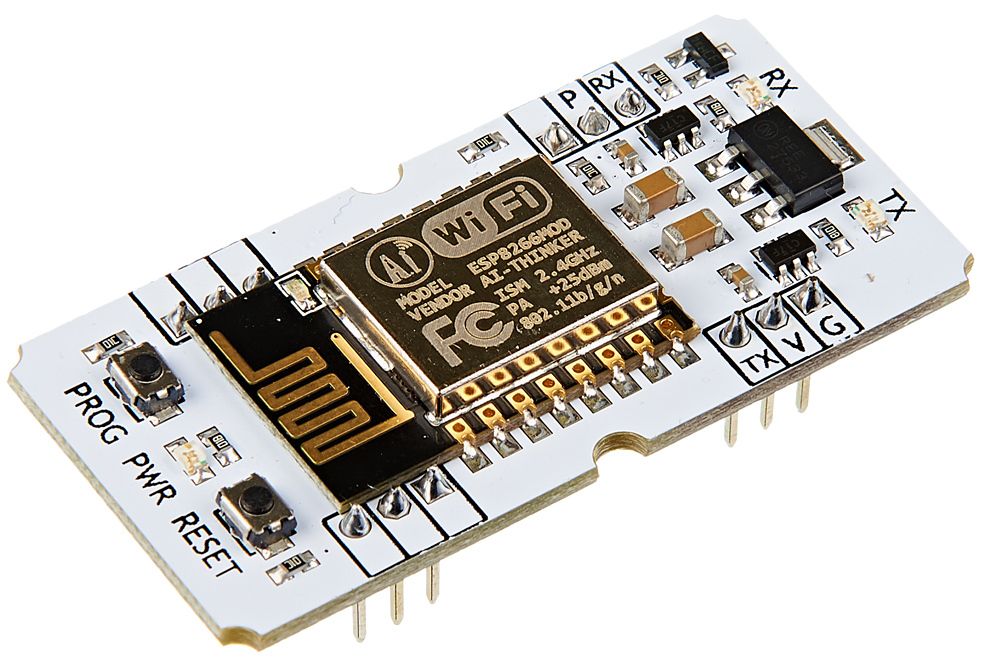

Описание товара Модуль для электронного конструктора Wi-Fi (Troyka-модуль)

Wi-Fi (Troyka-модуль)

Подключайте свои гаджеты к соцсетям, добавляйте модули в IoT-облака и пользуйтесь API веб-сервисов для управления ими. WiFi модуль на ESP8266 откроет беспроводной доступ для любых проектов на Arduino и Iskra JS.

С двухюнитовым Troyka-модулем удобно работать на макетке — ножки сделаны со стандартным шагом 2,54 мм, а их разводка практически исключает случайные «коротыши».

Регулятор напряжения позволяет подключать модуль к Arduino без дополнительной обвязки.

Взаимодействие

Управляющее устройство общается с ESP8266 через UART (Serial-порт) с помощью набора AT-команд.

Для любой платы с UART-интерфейсом: используйте Arduino, Raspberry Pi, что душе угодно. Для Iskra JS мы написали отдельную библиотеку.

Работа над приёмом и передачей данных выглядит, как взаимодействие с сырым TCP-сокетом или с serial-портом компьютера.

Перепрошивка модуля

Выполнение AT-команд — это просто функция штатной прошивки, устанавливаемой на заводе. Но модуль можно перепрошивать. Пишите и загружайте свои прошивки через Arduino IDE, точно так же, как при работе с Arduino.

Для того, чтобы среда Arduino IDE научилась прошивать ESP8266, достаточно добавить директорию с конфигурацией платформы в папку со своими скетчами. Визуальная среда программирования XOD IDE поддерживает ESP866 прямо из коробки.

На модуле предусмотрено четыре порта ввода-вывода общего назначения — вы можете обойтись вовсе без управляющей платы: просто подключите периферию непосредственно к ним и залейте свою прошивку на ESP8266.

Питание

Рабочее напряжение ESP8266 — 3,3 вольта. Но для совместимости с логикой разных управляющих мы предусмотрели регулятор уровня напряжения. Благодаря этому модуль работает и от 5 В.

Подключение

Для Arduino модуль выглядит как последовательный интерфейс. Соедините контакты модуля с макетной платой или Arduino проводами «мама-папа».

К Troyka Shield будет удобно подключаться двумя трёхпроводными шлейфами. А если возьмёте Troyka Slot Shield, то модуль станет беспроводным в полном смысле этого слова — для коммутации провода не понадобятся вовсе.

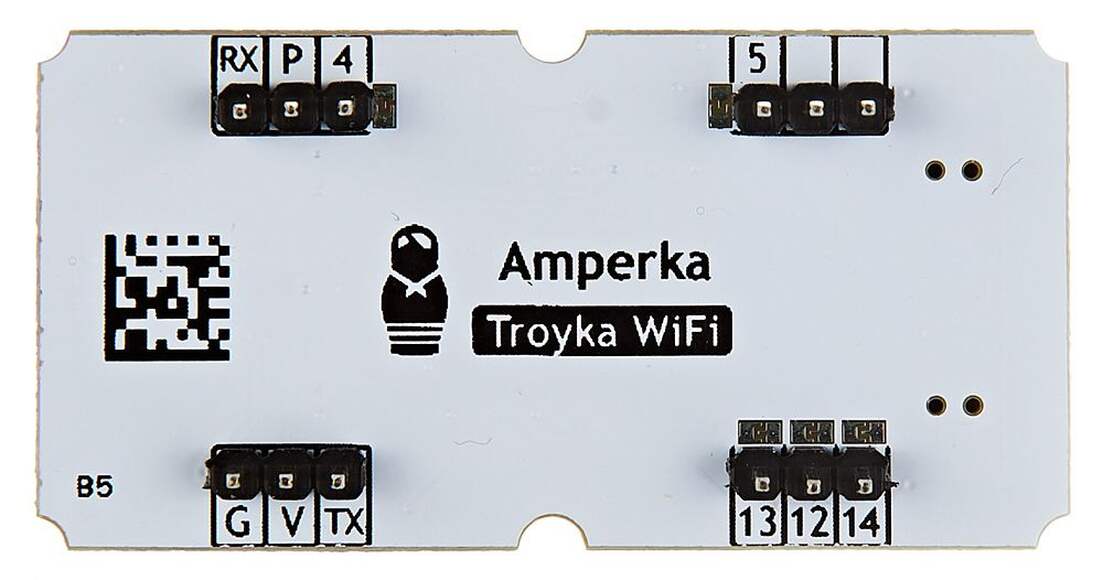

• Контакт RX модуля подключите к контакту TX целевого устройства


• Контакт TX модуля подключите к контакту RX целевого устройства


• Контакт V подключите к контакту питания 3.3 — 5 В


• Контакт G подключите к земле


• Контакт P используйте для перевода модуля в режим программирования

Комплектация

• 1× Плата-модуль


• 2× Трёхпроводных шлейфа

Характеристики

• Модификация: ESP-12E


• Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц


• Интерфейс: UART


• Максимальная выходная мощность: 20 дБ (в режиме 802.11b )


• Номинальное напряжение: 3,3 В


• Максимальный потребляемый ток: 250 мА


• Портов ввода-вывода свободного назначения: 5


• Габариты: 50,8×25,4 мм
