Описание товара Модуль для электронного конструктора Iskra Nano Pro

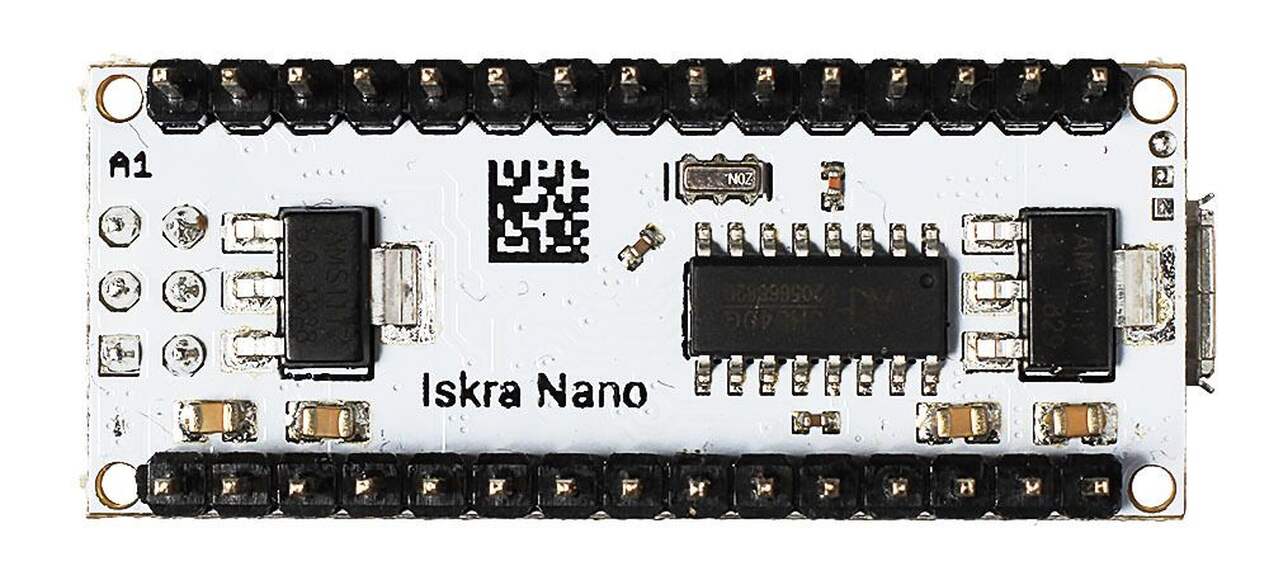

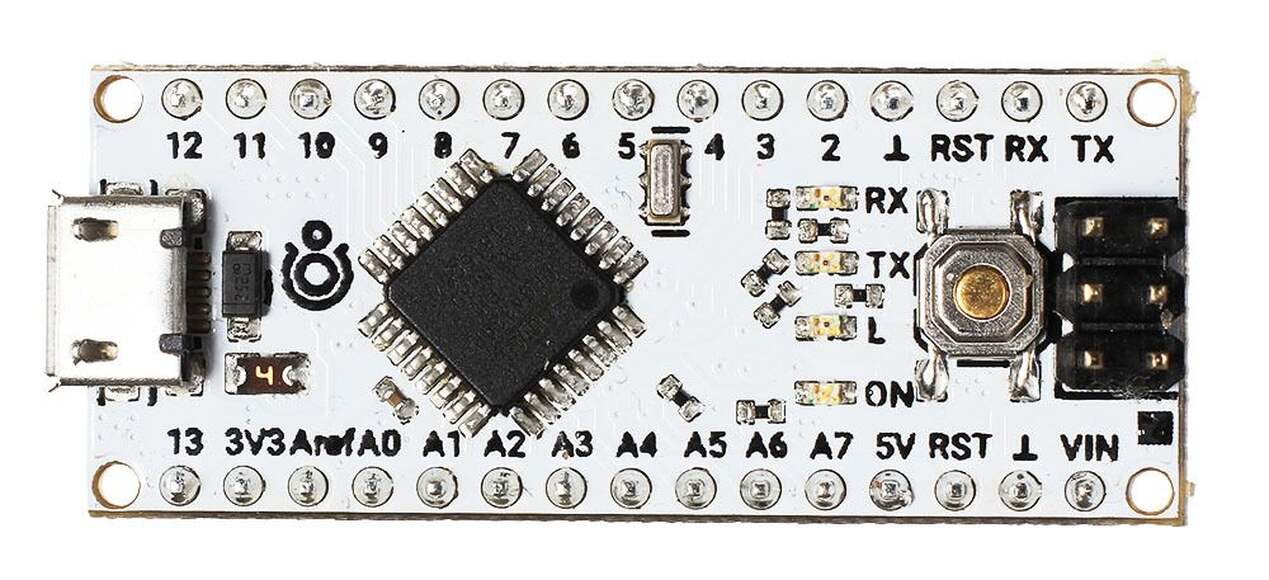

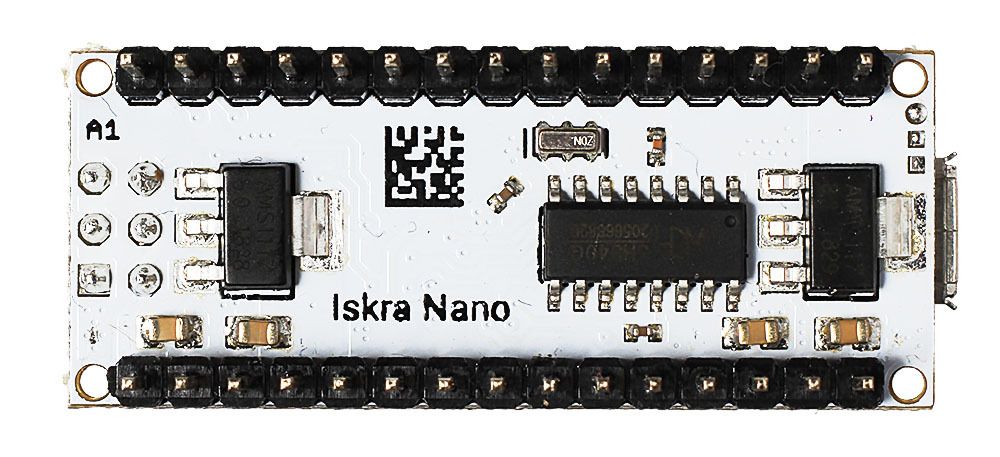

Iskra Nano Pro

Iskra Nano Pro — компактная платформа для разработки и прототипирования проектов. Плата с лёгкостью заменит полноразмерных Итальянцев, а удобный формфактор позволит без пайки собрать прототип устройства. Iskra Nano будет недорогой шестерёнкой в системе из множества микроконтроллеров, например, в умноном доме плата выступит в качестве мозга на каждую комнату.

Инженером может быть каждый

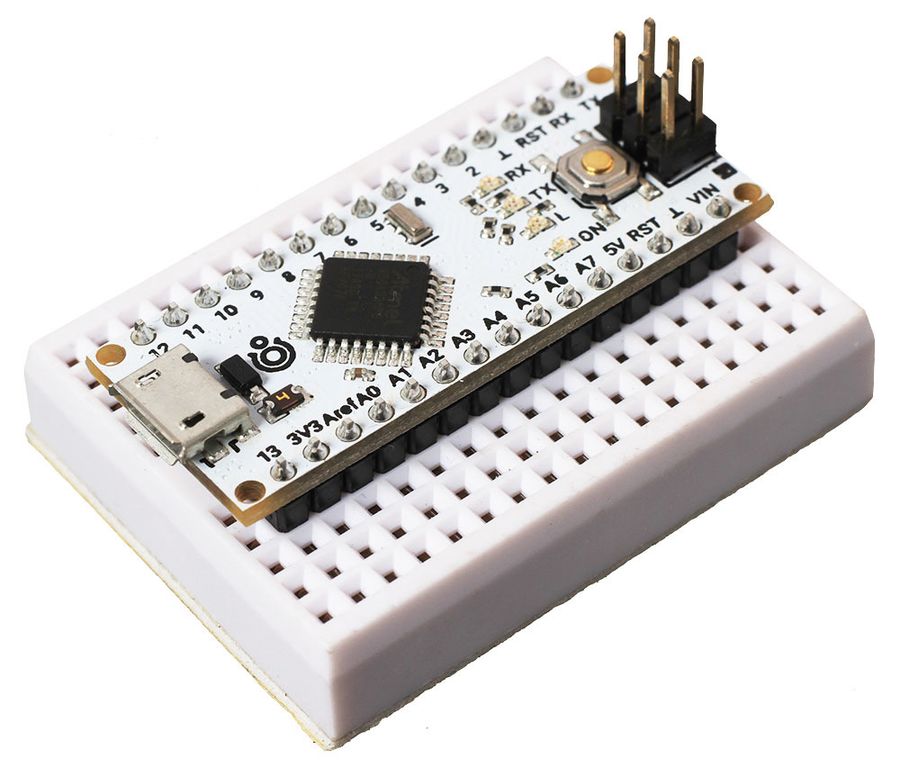

Формфактор платформы позволяет быстро и легко воплощать идеи проектов. Вооружитесь Breadboard’ом, макетными проводами и электронными компонентами для прототипирования устройства.

Для программирования используйте среду Arduino IDE, визуальную среду XOD IDE или произвольный C/C++ инструментарий. Для прошивки понадобится кабель USB (A — Micro USB).

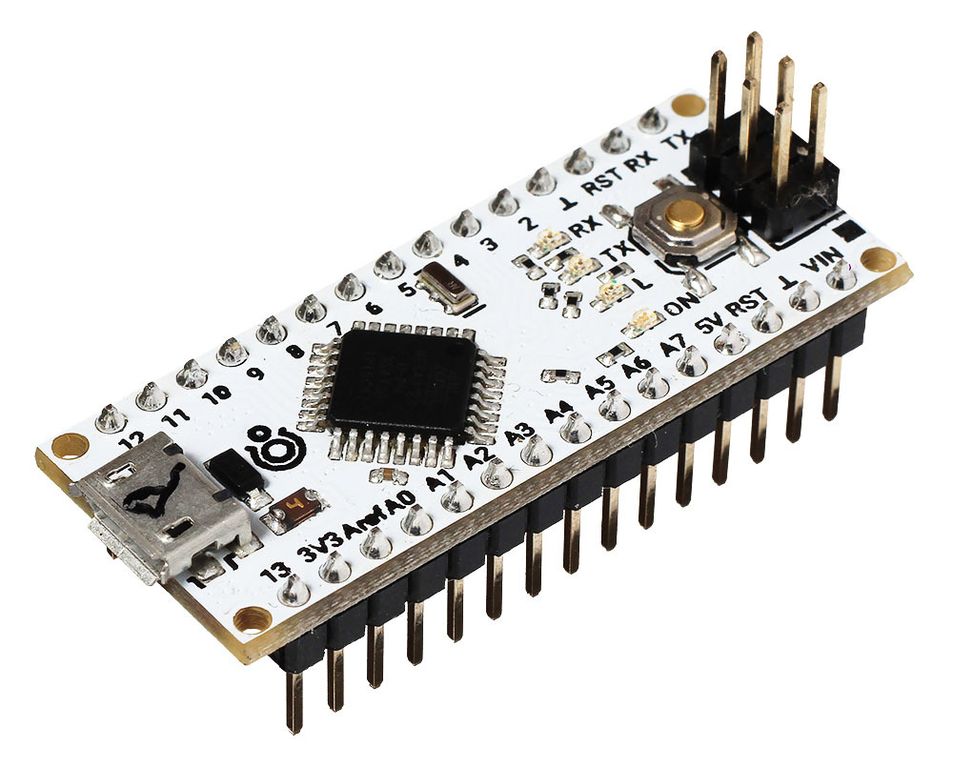

Для упрощения работы с платой, мы впаяли штырьковые соединители в отверстия пинов. Если вам хочется сделать устройство компактнее, возьмите Iskra Nano Pro без ног.

Что на борту

Iskra Nano Pro выполнена на 8-битном микроконтроллере семейства AVR — ATmega328PB, улучшенной версией популярного чипа ATmega328P. Контроллер работает на тактовой частоте 16 МГц и предоставляет в распоряжение 32 КБ Flash-памяти для хранения прошивки, 2 КБ SRAM-памяти для глобальных переменных и 1 КБ EEPROM-памяти для хранения данных.

Изучив Arduino Nano, в свою платформу мы внесли список дополнений:

Питание

Для питания платформы используйте разъём Micro-USB или контакт Vin. Источник определится автоматически.

При питании через USB используйте зарядник на 5 В совместно с кабелем USB (A — Micro USB).

В случае питания через пин Vin рекомендуемое входное напряжение от 7 до 12 В. Преобразователи питания на плате выровняют входное напряжение до 5 и 3,3 В. В качестве источника питания используйте импульсный блок питания или сборку из аккумуляторов.

Для питания подключенной периферии используйте пины 5V и 3.3V, которые выдают соответствующие уровни напряжения.

Комплектация

Платформа Iskra Nano Pro

Характеристики

• Микроконтроллер: ATmega328PB


• Ядро: 8-битный AVR


• Тактовая частота: 16 МГц


• Flash-память: 32 КБ (2 КБ занимает загрузчик)


• SRAM-память: 2 КБ


• EEPROM-памяти: 1 КБ


• Портов ввода-вывода всего: 22


• Портов с АЦП: 8


• Разрядность АЦП: 10 бит


• Портов с ШИМ: 9


• Разрядность ШИМ: 8 бит


• Аппаратных интерфейсов SPI: 2


• Аппаратных интерфейсов I²C / TWI: 1


• Аппаратных интерфейсов UART / Serial: 2


• Номинальное рабочее напряжение: 5 В


• Максимальный выходной ток пина 5V: 1 A


• Максимальный выходной ток пина 3V3: 1 A


• Максимальный ток с пина или на пин: 40 мА


• Допустимое входное напряжение от внешнего источника: 7–12 В


• Габариты: 45×18 мм
