Описание товара I2C-DAC с винтовыми клеммами (Troyka-модуль)

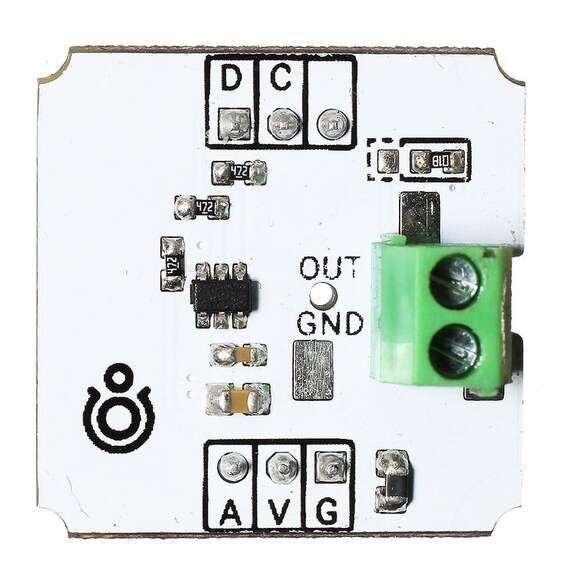

I2C-DAC с винтовыми клеммами (Troyka-модуль)

Цифро-аналоговый преобразователь (ЦАП) в формате Troyka-модуля поможет управлять внешними устройствами, которым противопоказан ШИМ-сигнал. Например, контрольные входы CV (Control Voltage) на модульных синтезаторах задают высоту тона и регулируют степень эффектов, но для плавной работы им нужен чистый аналоговый сигнал. 12-битный ЦАП играючи справляется с подобными задачами, где нужно поддерживать точный уровень выходного напряжения в аналоговой форме.

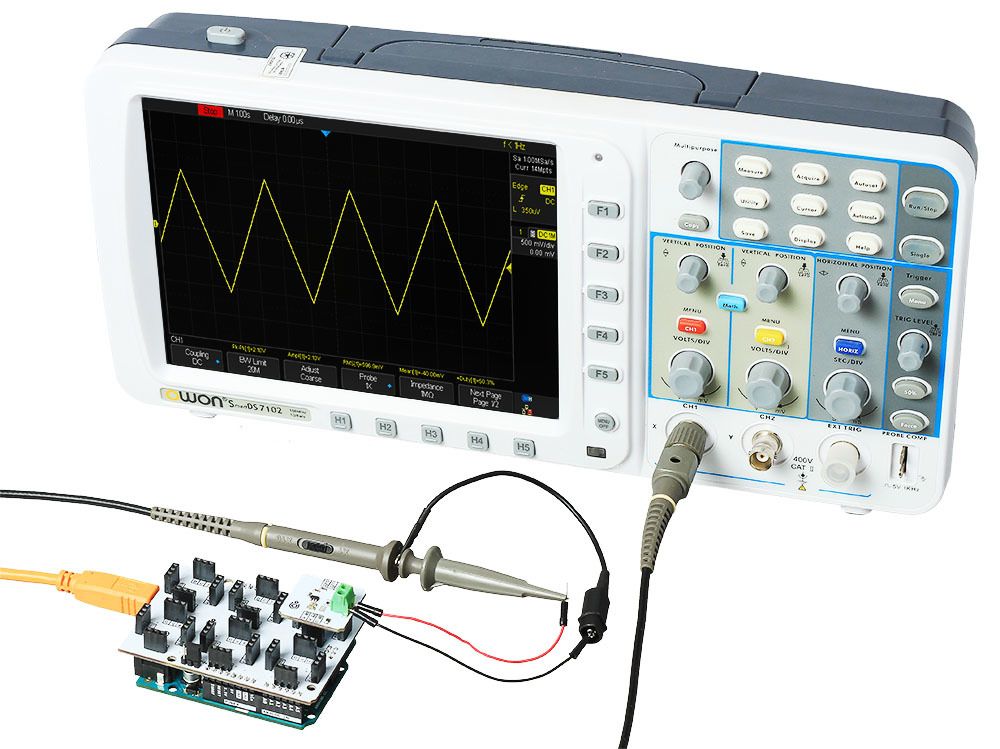

Внешний ЦАП также удобно использовать в качестве генератора синусоидального напряжения, сигнала треугольной или пилообразной формы. Мы даже смогли вывести звуковую дорожку на внешний динамик, хотя данный ЦАП не предназначен для музыки и усиления.

Начинка

Модуль построен на микросхеме Microchip MCP4725. Это 12-разрядный ЦАП, способный генерировать 4096 ступеней выходного сигнала. Он свободно работает с контроллерами напряжением 3,3–5 В и общается с ними по цифровому интерфейсу I²C.

Подключение

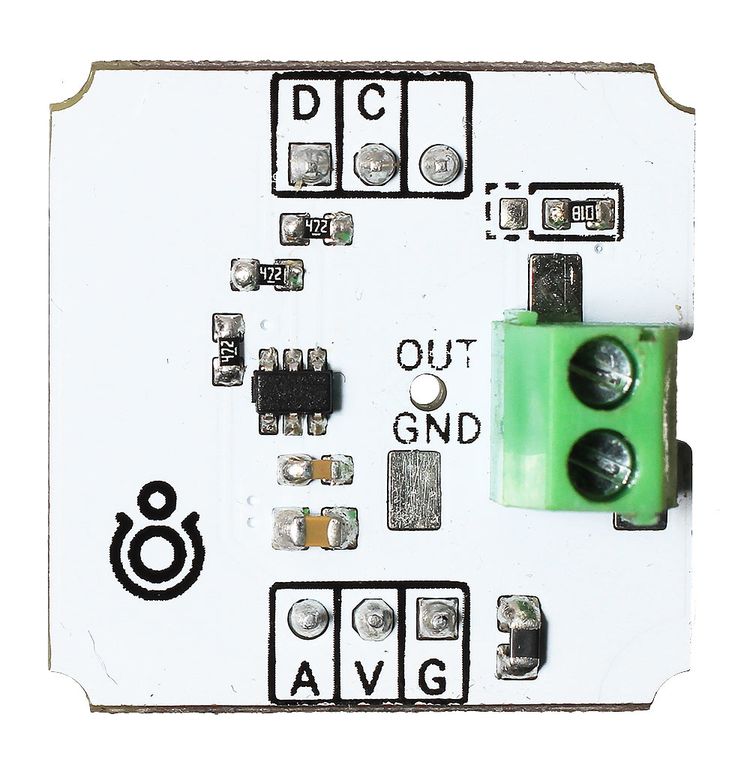

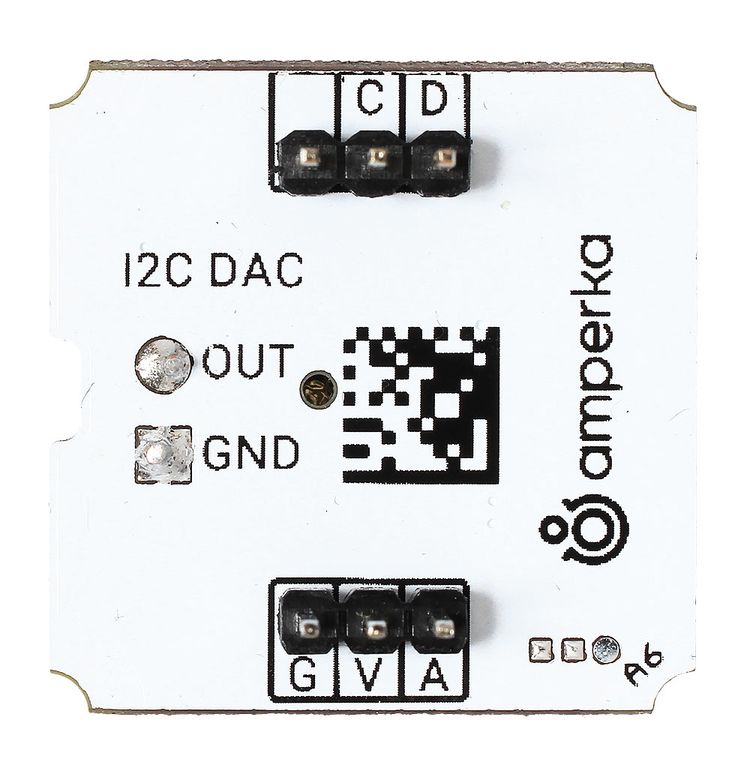

На модуле ЦАП выведены две группы Troyka-контактов для подключения к управляющим платам.

Верхняя группа

• Сигнальный (D) — линия SDA для управления по интерфейсу I²C.


• Сигнальный (C) — линия SCL с тактовым сигналом интерфейса I²C.

Нижняя группа

• Сигнальный (A) — пин выбора адреса чипа. При низком уровне адрес модуля 0x62, а при высоком — 0x63.


• Питание (V) — источник питания и опорного напряжения преобразователя.


• Земля (G) — соединяется с заземляющим контактом схемы.

Обратите внимание, что контакт V используется как опорное напряжение ЦАП: чем чище источник питания — тем точнее сигнал на выходе преобразователя.

Выходной сигнал ЦАП

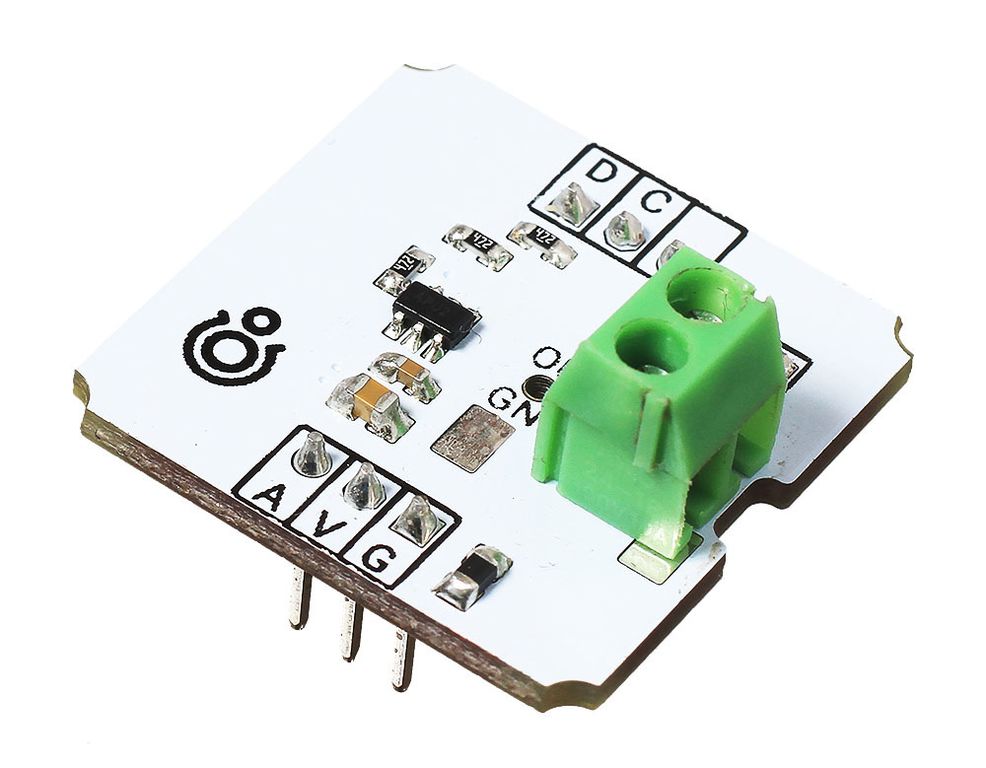

Внешние устройства подключаются к модулю через винтовой клеммник, откуда снимается выходной аналоговый сигнал. Если вам удобнее использовать мини-джек — возьмите модуль ЦАП с разъёмом TRS 3,5 мм.

Комплектация

• 1× Плата-модуль ЦАП


• 2× Трёхпроводной шлейф

Характеристики

• Микросхема: Microchip MCP4725


• Разрядность ЦАП: 12 бит (4096 ступеней)


• Интерфейс модуля: I²C


• Адрес модуля: 0x62 (по умолчанию), 0x63


• Скорость интерфейса: 100 Кбит/с, 400 Кбит/с и 3,4 Мбит/с


• Выходной разъём: клеммник под винт


• Напряжение питания: 3,3–5 В


• Ток потребления: <50 мА


• Ток выходного сигнала: <25 мА


• Габариты: 25,4×25,4 мм
