Описание товара Ползунковый потенциометр (Troyka-модуль)

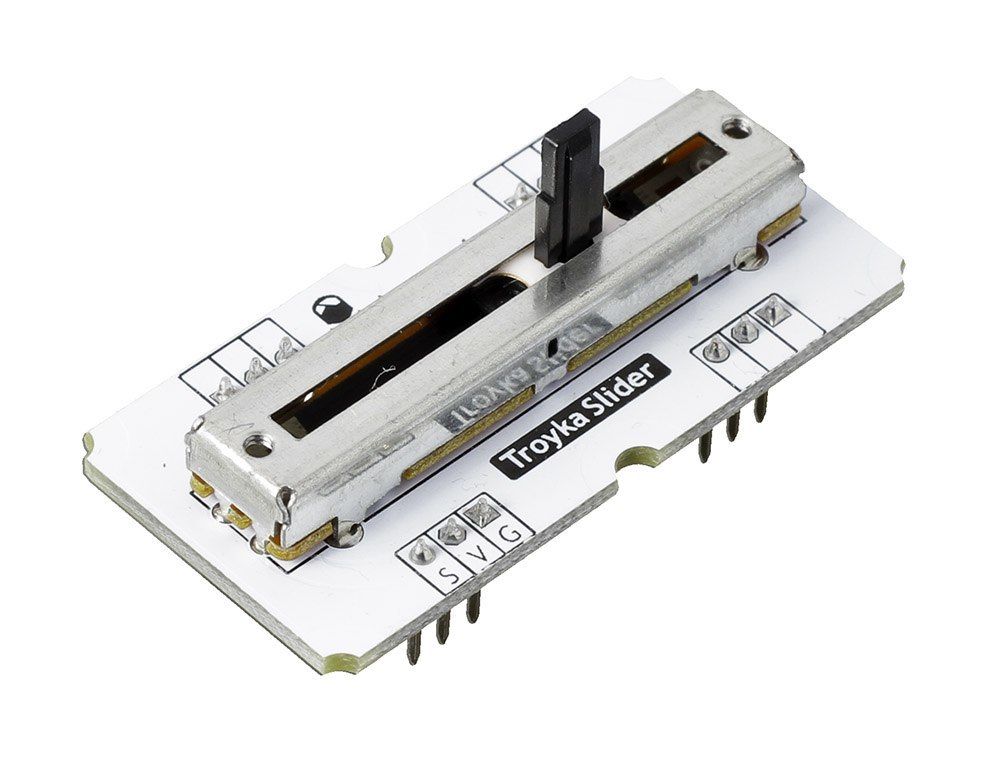

Ползунковый потенциометр (Troyka-модуль)

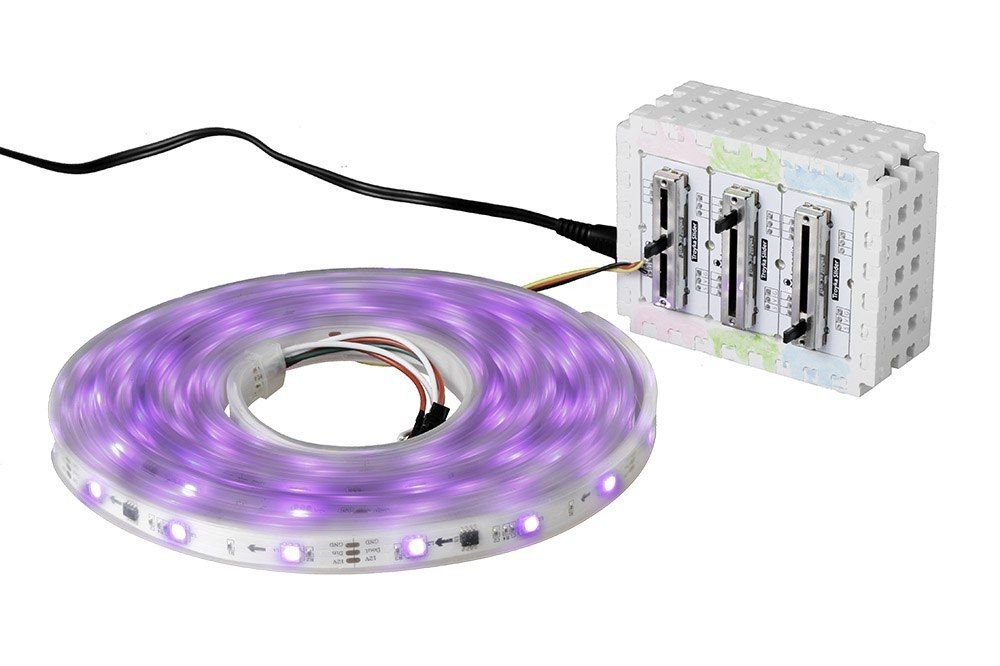

Нужен простой и наглядный способ управлять гаджетами? Плавно регулируй громкость звука, точно смешивай цвета светодиодных лент или настраивай режимы работы климатической установки — точность работы модуля ограничена лишь разрядностью АЦП управляющей платы.

Потенциометр очень удобно использовать для ручного задания параметров вроде времени таймера, яркости или контрастности дисплея, скорости вращения двигателя, высоты звука.

Слайдер по своей сути — это аналоговый сенсор, который сообщает микроконтроллеру положение бегунка потенциометра. Выходным результатом работы модуля является аналоговый сигнал, с уровнем напряжения прямо пропорциональным перемещению бегунка. В левом положении ручки потенциометр обладает практически нулевым сопротивлением и выдаёт на сигнальный пин S напряжение питания. В правом положении сопротивление максимально — на пине S будет ноль.

С модулем просто работать, вам не придётся возиться с пайкой или мелкими компонентами на макетке — всё уже готово.

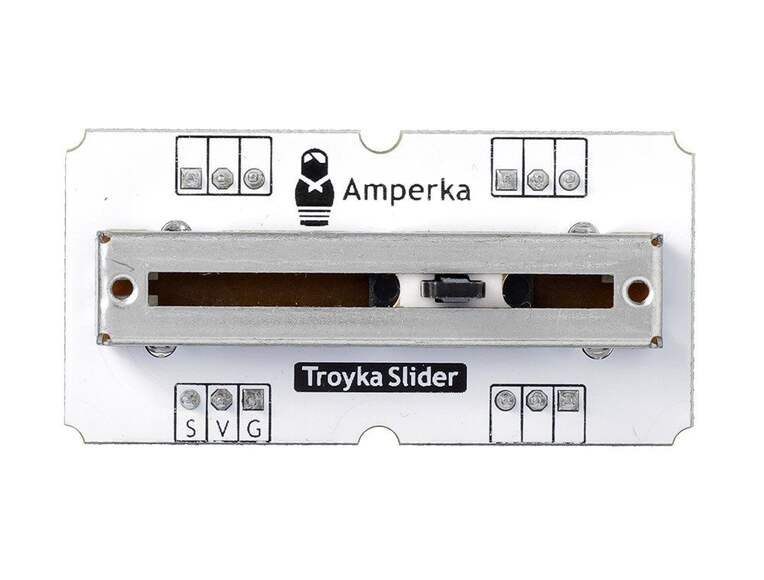

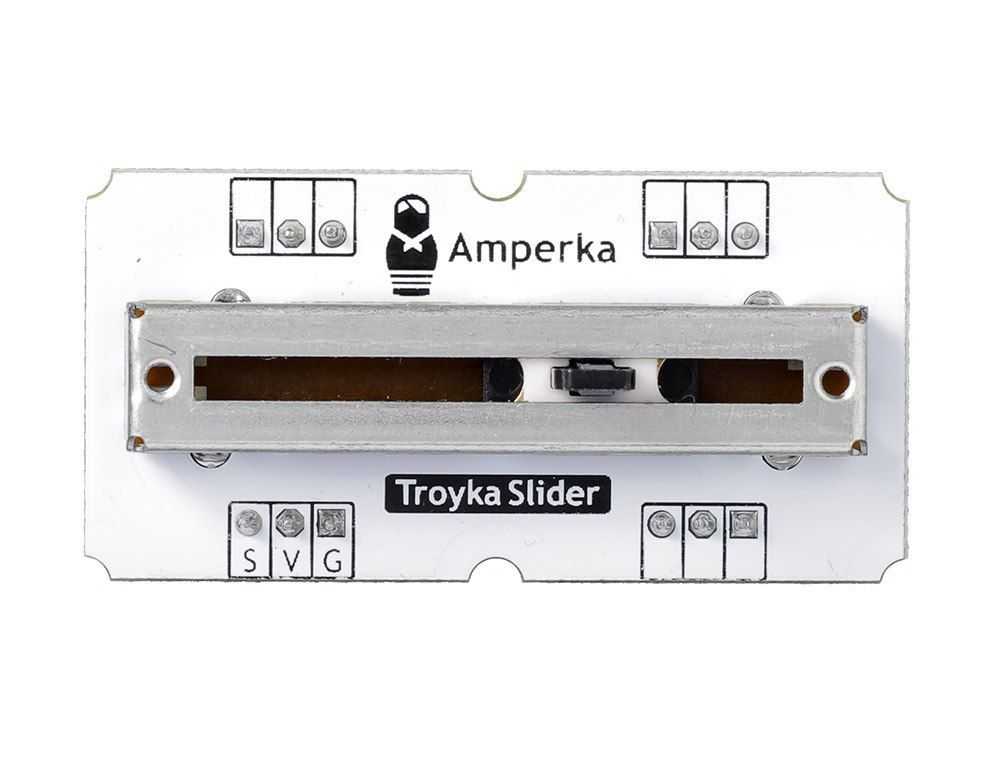

Модуль из серии Troyka Module можно красиво разместить на лицевой панели вашего устройства, прикрутив его винтами М3.

Подключение

Сенсор подключается к управляющей электронике через три провода. При подключении к Arduino удобно использовать Troyka Shield. Шлейф для подключения включён в комплект.

• контакт S — подключите к аналоговому входу микроконтроллера


• контакт V — к контакту питания


• контакт G — к земле

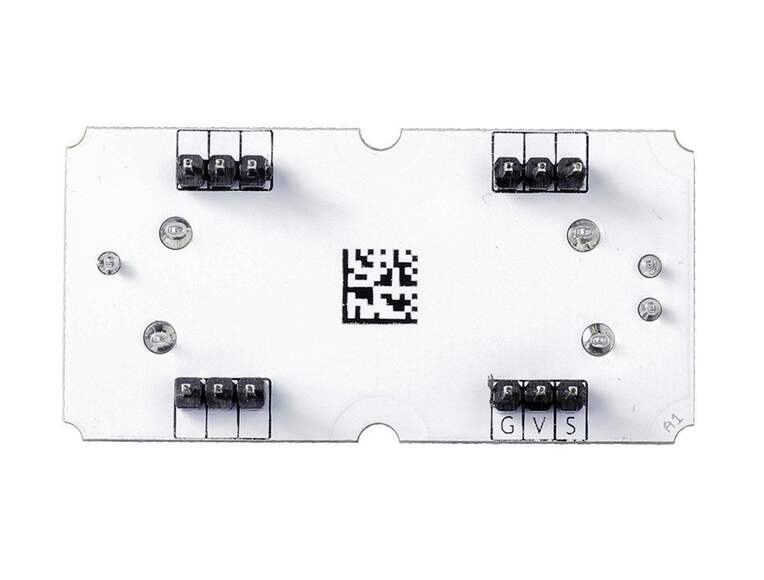

Возьмите Troyka Slot Shield и избавьтесь от проводов — для надёжной фиксации на шилде мы добавили модулю три дополнительных комплекта ножек.

Также модуль физически совместим с breadboard’ом.

Комплектация

• модуль со слайдером


• трёхпроводной шлейф

Характеристики

• Тип резистора: линейный


• Сопротивление: 10 кОм


• Ход ползунка: 30 мм
