Описание товара OLED-дисплей (Troyka-модуль)

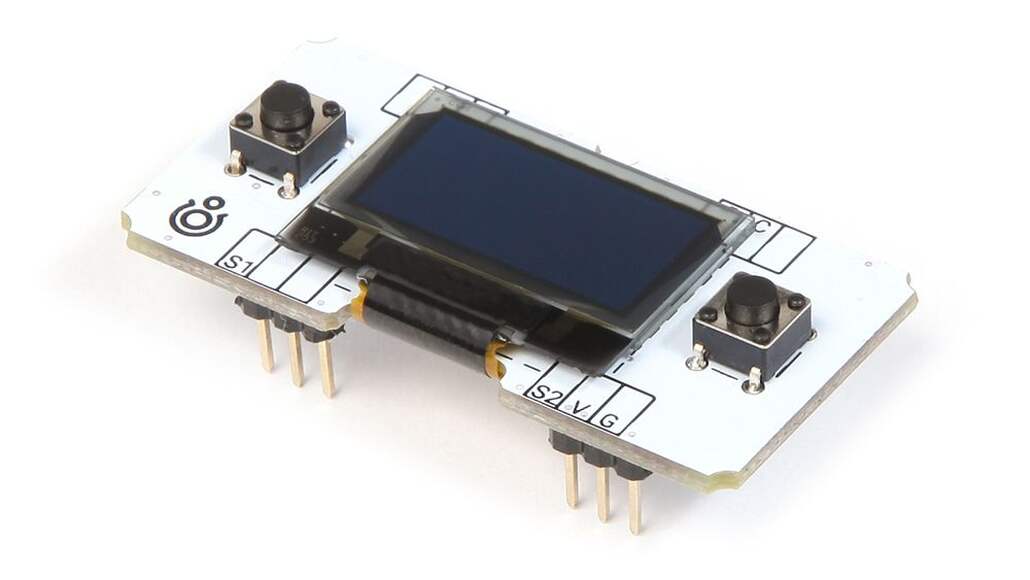

OLED-дисплей (Troyka-модуль)

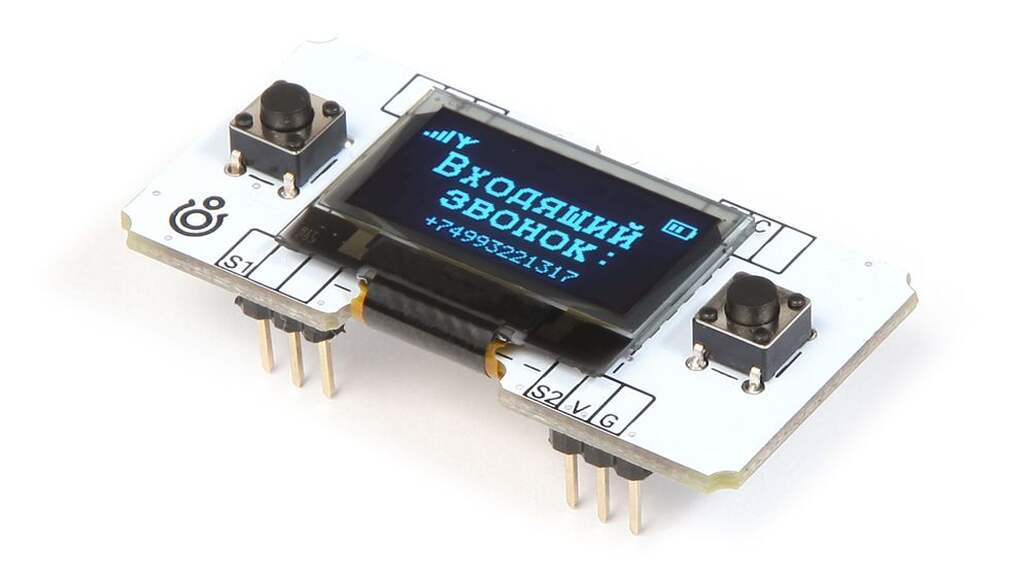

Если вы хотите собрать портативную игровую консоль или добавить проекту интерактивности, присмотритесь к OLED-дисплею из линейки Troyka-модулей. Монохромный дисплей умеет выводить графики, изображения и текстовые сообщения, а сам модуль занимает всего два пина управляющей платформы.

OLED-дисплей обладает высокой контрастностью, углами обзора более 160° и не нуждается в подсветке. На дисплей можно смотреть под любым углом без потери качества и искажения картинки.

В чём соль

Экран модуля выполнен по технологии OLED с разрешением 128×64. OLED (organic light-emitting diode) — это матрица точек, где каждый пиксель является отдельным органическим светодиодом. Благодаря светящимся пикселям дисплей не нуждается в подсветке, а чёрный цвет — действительно чёрный и не светится в темноте. Это делает изображения насыщенными и контрастными.

Матрица дисплея подключена к встроенному чипу SSD1306, он выполняет роль посредника между экраном и микроконтроллером. Управляющая платформа общается с дисплеем по интерфейсу I²C — данные передаются всего по двум проводам.

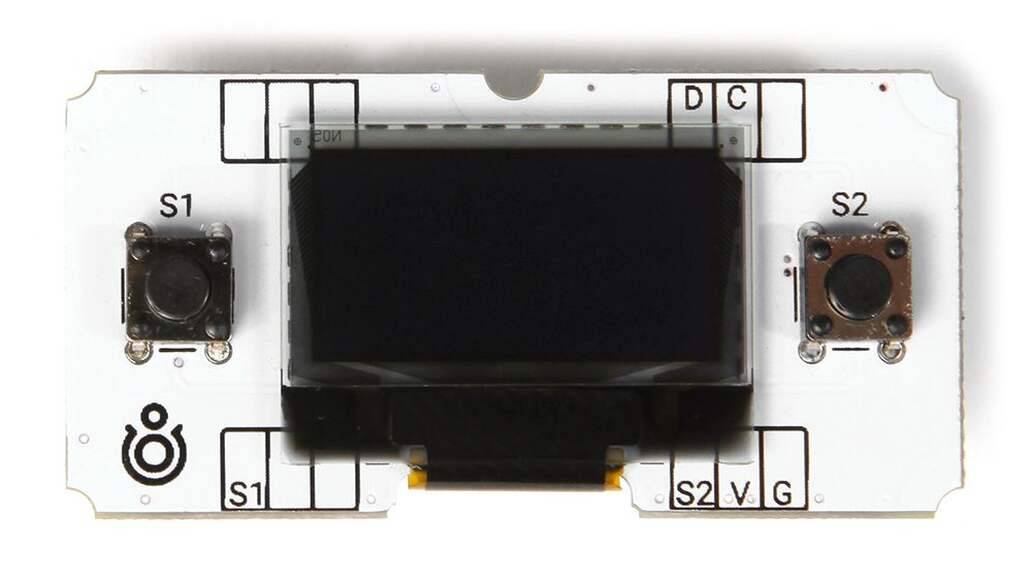

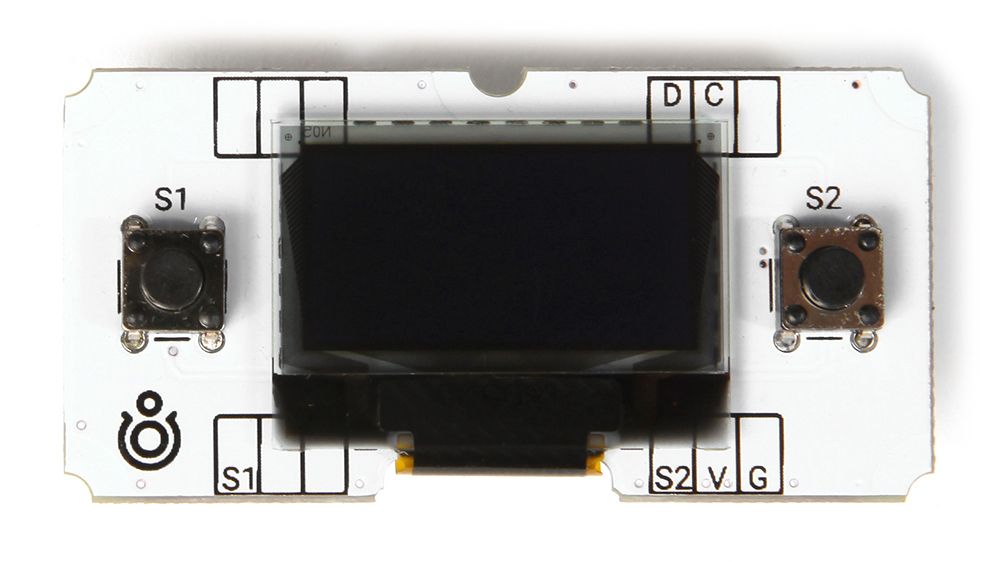

Пользовательские кнопки

По бокам от дисплея расположены две пользовательских кнопки. Вы соберёте простой интерфейс или игру без покупки дополнительных модулей.

Подключение

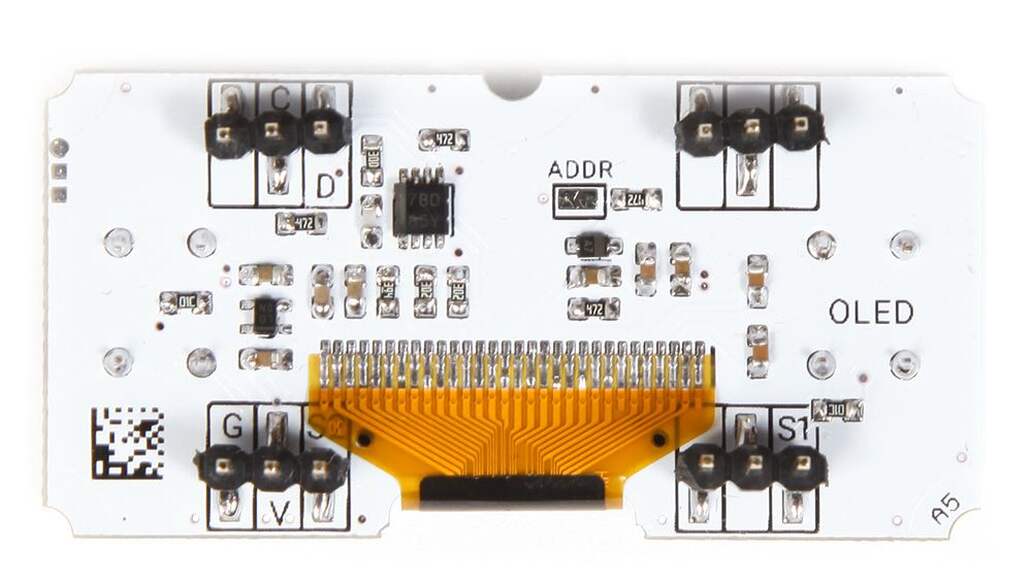

На модуле выведено две пары Troyka-контактов.

Нижняя группа

• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — соедините с землёй микроконтроллера.


• Сигнальный (S2) — пин состояния кнопки S2. Если используете кнопку, подключите к пину микроконтроллера.

Верхняя группа

• Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера.


• Сигнальный (C) — пин тактирования шины I²C. Подключите к SCL пину микроконтроллера.


• Сигнальный (S1) — пин состояния кнопки S2. Если используете кнопку, подключите к пину микроконтроллера.

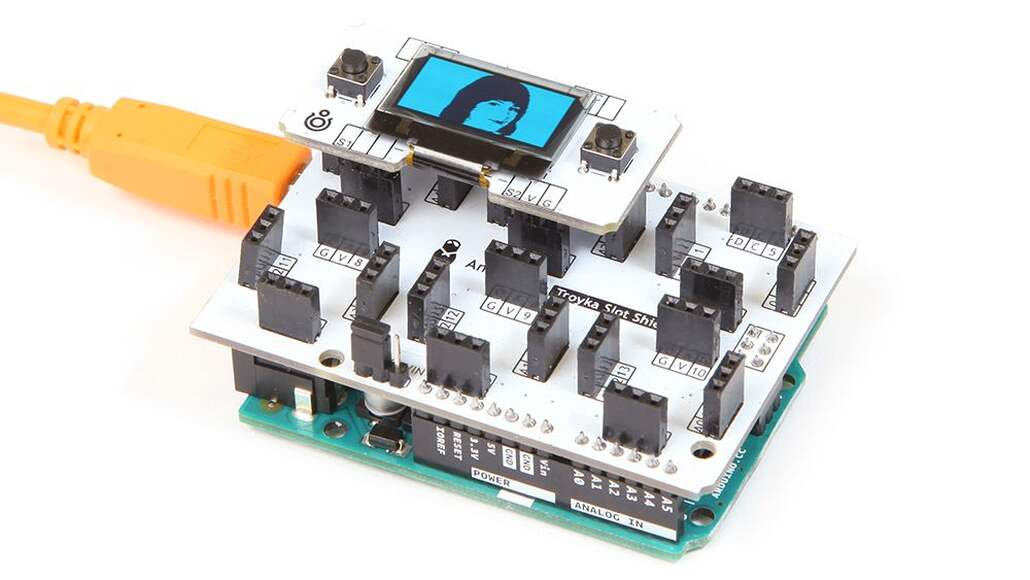

Для подключения к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. Если хотите обойтись без проводов, возьмите Troyka Slot Shield.

Комплектация

• 1× Плата-модуль


• 3× Трёхпроводной шлейф

Характеристики

• Диагональ: 0,96 дюйма


• Разрешение: 128×64


• Технология: OLED (Organic Light Emitting Diode)


• Драйвера матрицы: SSD1306


• Цвет: монохромный


• Угол обзора: более 160°


• Напряжение питания: 3,3–5 В


• Интерфейс: I²C


• Адрес модуля: 0x3C (по умолчанию) / 0x3D


• Дополнительно: две пользовательских кнопки


• Габариты: 50,8×25,4 мм
