MIDI выход (Troyka-модуль)

Компактный MIDI out превратит микроконтроллер в лазерную арфу, синтезатор треков для 8-битных игр или оригинальную драм-машину.

Troyka-модуль позволяет подключать самодельные устройства к профессиональному звуковому и сценическому оборудованию по интерфейсу MIDI.

Что такое MIDI

Musical Instrument Digital Interface (цифровой интерфейс музыкальных инструментов) или MIDI — популярный стандарт обмена цифровыми данными между музыкальными инструментами, сценическим оборудованием, видеомикшерами и компьютерами.

Интерфейс позволяет исполнителю нажав клавишу на одном инструменте, получить звук с другого устройства. Любое изменение положения клавиш, кнопок или регуляторов кодируются в управляющие команды, которые можно передать по MIDI-кабелю на другие инструменты. Получившее команду устройство реагирует на неё аналогично нажатию на собственные клавиши.

MIDI определяет единый формат кодирования данных о нажатии клавиш, параметрах звучания и дополнительных настройках оборудования.

На физическом уровне MIDI — это однонаправленный интерфейс, который объединяет устройства в единую шину. Источник сигнала передает данные по двум проводам на расстояние до 15 метров. Передача сигнала осуществляется током силой 5 мА, включение тока передаёт 0, выключение — 1.

Подключение

С контроллером модуль общается по протоколу схожему с UART.

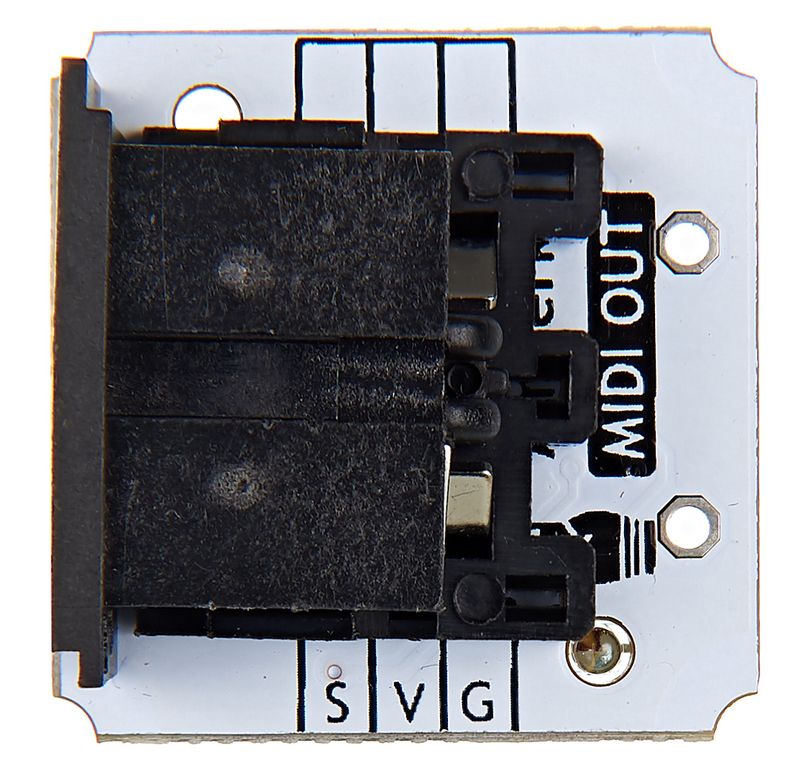

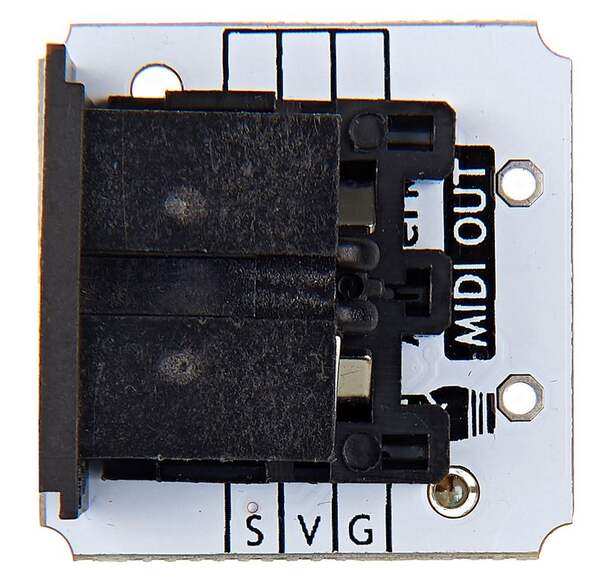

Нижняя группа контактов предназначена для организации обмена данными:

• контакт S — подключите к пину TX микроконтроллера


• контакт V — к контакту питания 3.3 — 5 В


• контакт G — к земле

Верхние ноги служат для надёжного крепления модуля на Slot Shield.

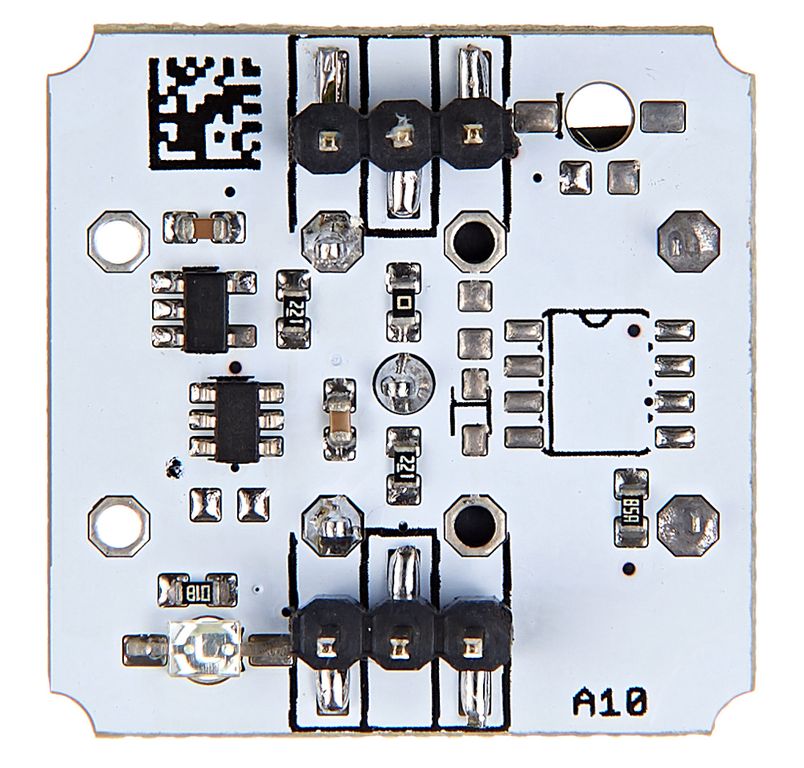

На модуле предусмотрен индикатор передачи данных — при отправке данных зажигается красный светодиод.

Комплектация

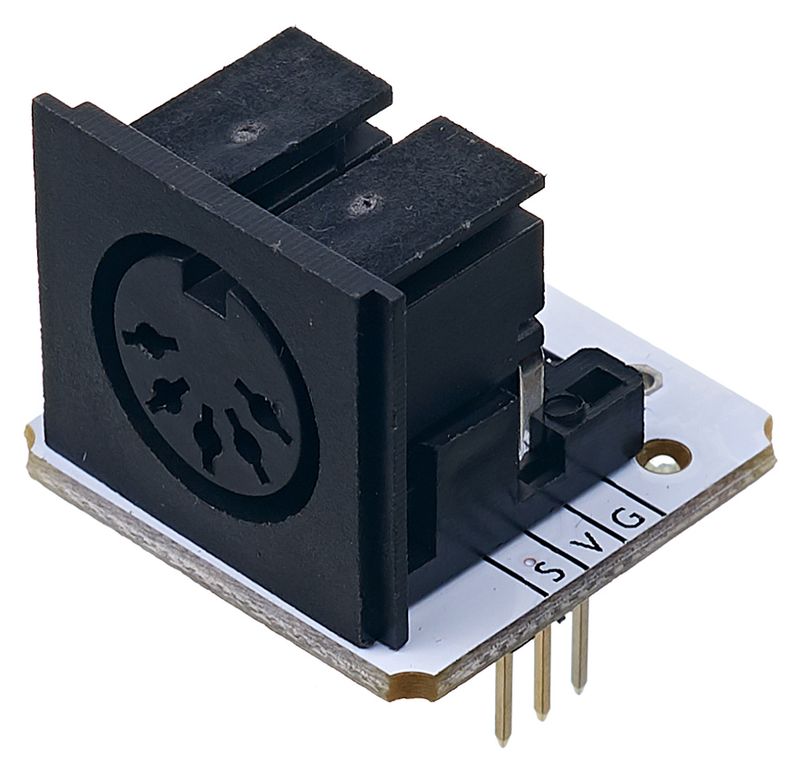

• 1× Плата-модуль MIDI out


• 1× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 3,3–5 В


• Температурный диапазон: −40…+85 °C


• Габариты: 25,4×25,4×30,5 мм
