Описание товара Драйвер светодиодной RGB матрицы для Raspberry Pi

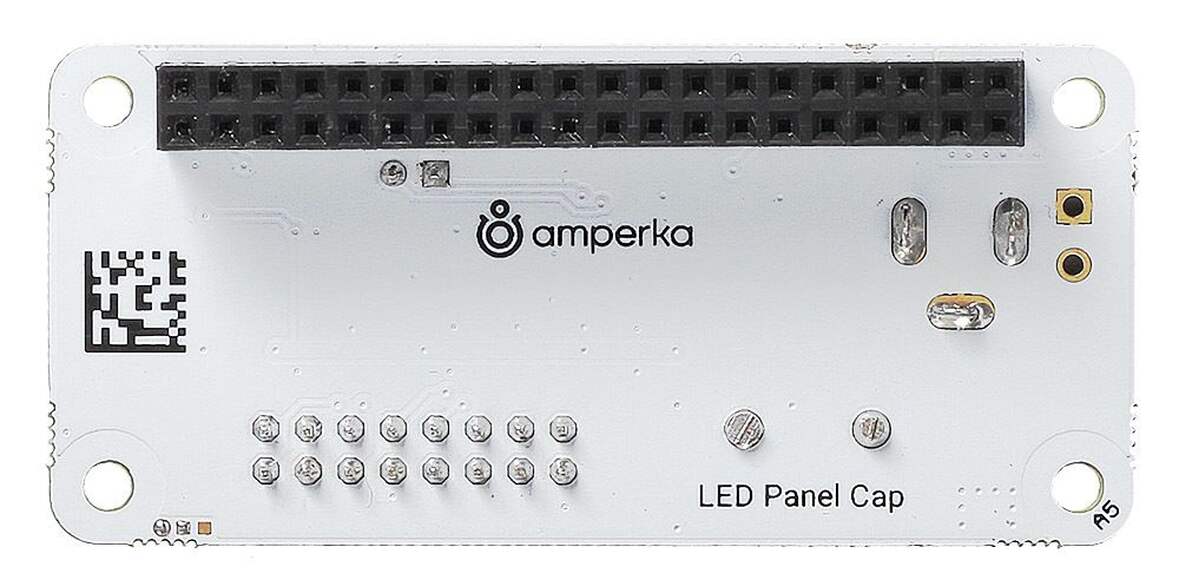

Драйвер светодиодной RGB матрицы для Raspberry Pi

Интерактивный билборд, электронное табло или видеостену легко собрать из светодиодных RGB-матриц. Но подключить к одноплатнику Raspberry Pi без кучи проводов и танцев с бубном уже не так просто. Жизнь значительно упростит компактный драйвер светодиодных матриц.

Особенности драйвера

• Выходной ток на пинах одноплатника слабый и не может управлять матрицей напрямую. Поэтому на борту драйвера мы распаяли логические буферы — они усилят управляющий сигнал до нужного уровня.
• Светодиодные матрицы имеют сложные схемы управления и подключения. Через драйвер одноплатник и матрицы коммутируются за пару секунд.


• На борту модуля предусмотрена защита от переплюсовки. Если ошибётесь с полярностью питания вся электроника останется невредимой.

Питание

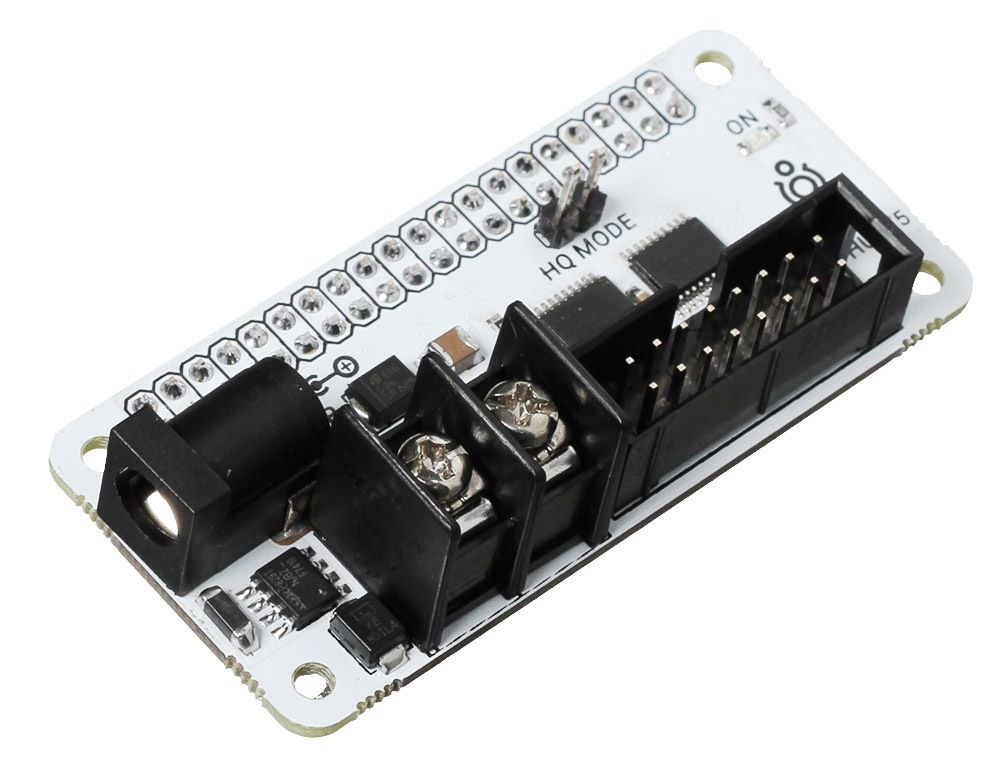

Питание модуля подаётся через гнездо «DC Barrel jack». Входное напряжение проходит через схему защиты, попадает на Raspberry Pi и клеммник питания матриц.

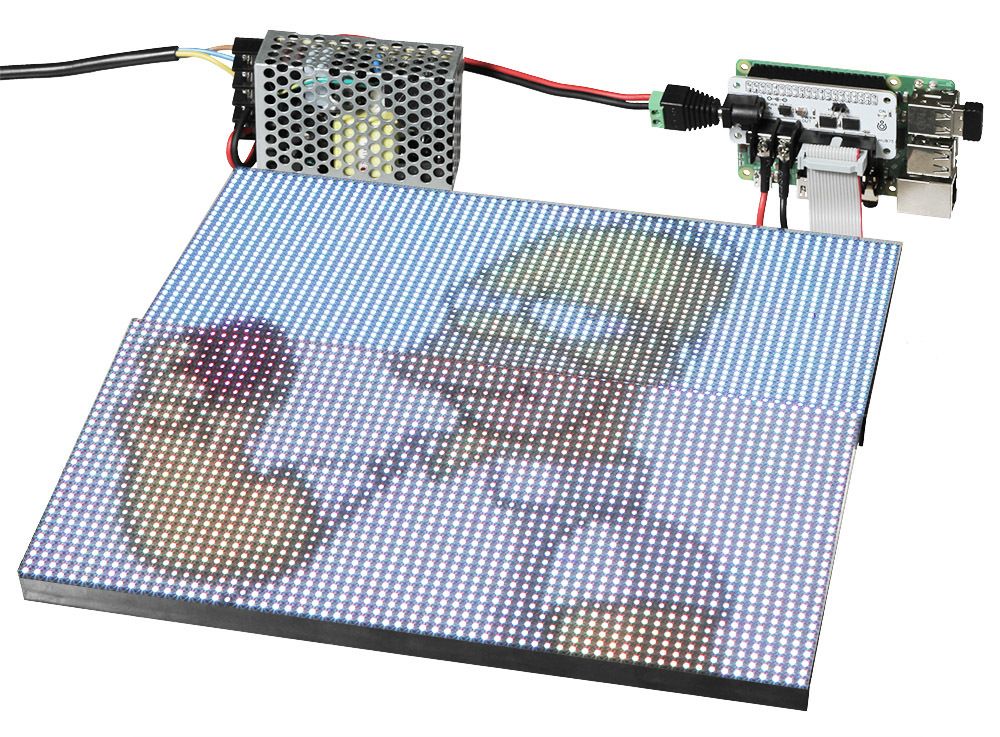

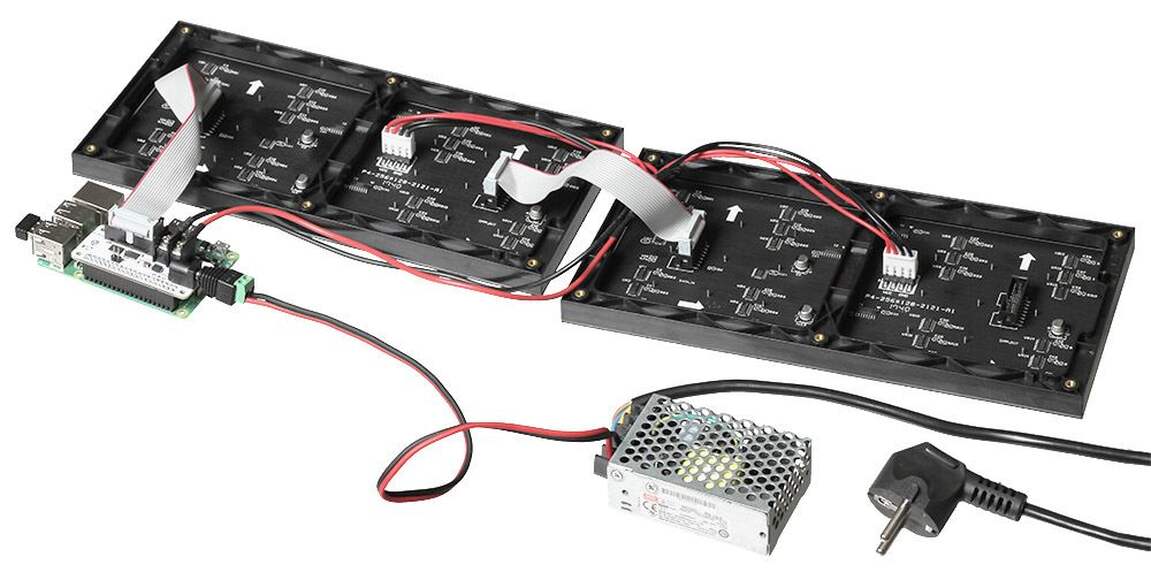

Каждая светодиодная матрица работает строго от 5 вольт и потребляет до 4 ампер. Для подключения одной матрицы рекомендуем использовать внешний блок питания (5 В, 5 А). Для подключения дополнительных панелей кратно увеличьте запас по току.

Комплектация

• 1× Драйвер матрицы

Характеристики

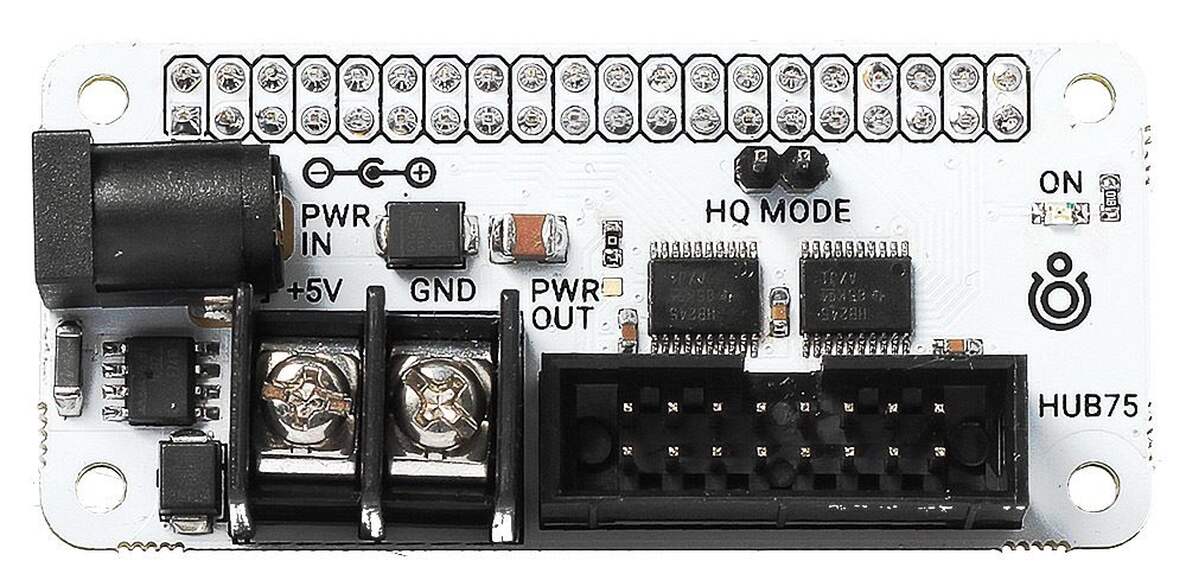

• Логический преобразователь уровней: 2× SN74AHCT245


• Входное напряжение: 5 В


• Защита от переплюсовки


• Габариты: 65×30 мм
