Описание товара Slot Box XL (#Структор)

Slot Box XL (#Структор)

Если ваш проект так грандиозен, что не помещается в обувной коробке. Если в груде торчащих проводов вы уже потеряли две отвёртки и боитесь потерять там кота. Если в устройствах вы цените элегантные строгие линии и премиальный белый цвет — выбирайте #Slot Box XL.

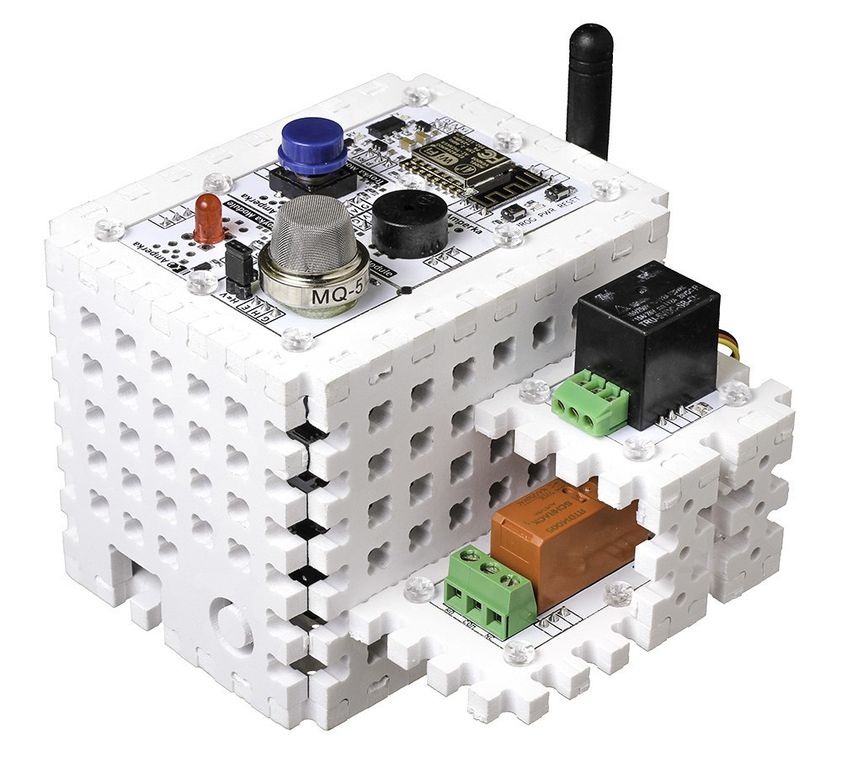

#Slot Box XL — это идеология быстрой и аккуратной сборки самоделок. Используйте Arduino Leonardo, Iskra Neo или Iskra JS вместе с Troyka Slot Shield. Возьмите от одного до шести Troyka-модулей в качестве датчиков и исполнительных устройств. Упакуйте всё в #Slot Box и оцените результат. Гаджет отлично выглядит, да и на программирование время осталось.

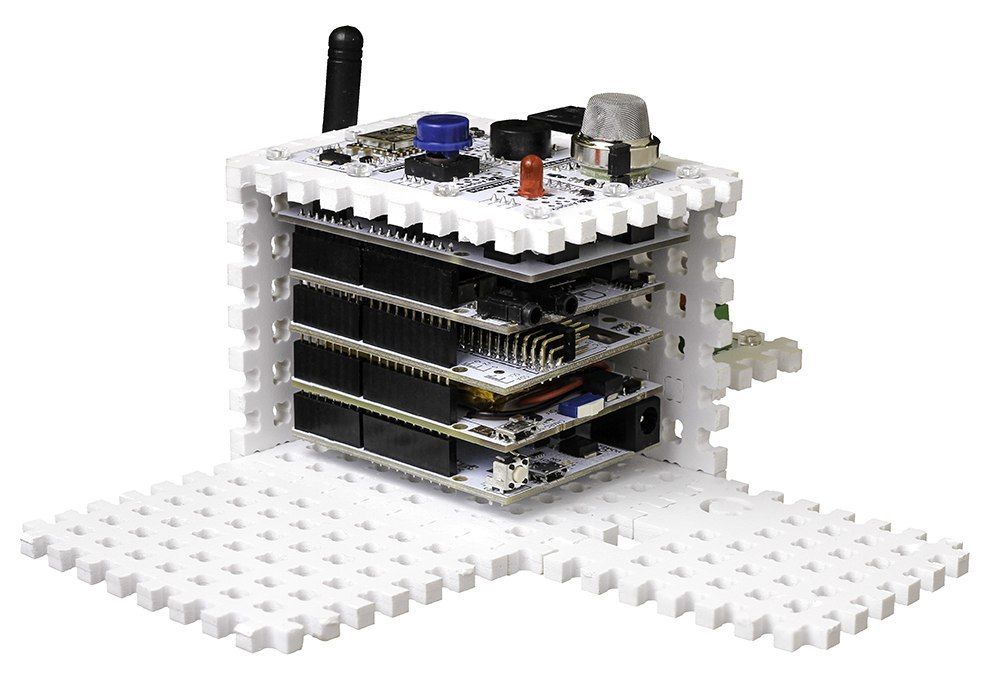

Slot Box XL вместит управляющую плату форм-фактора Uno и четыре шилда. При необходимости регулируйте высоту шилдов, подключая их через контактные колодки. Свободное пространство уменьшит наводки и улучшит теплообмен.

Про #структор

#Структор разработан и выпускается Амперкой. Мы изготавливаем детали фрезеровкой из 5 мм вспененного ПВХ.

Это очень лёгкий материал, его плотность всего 0,55 г/см³. Прочности материала и соединений хватает для использования в качестве конструктивного элемента при изготовлении корпусов или небольших роботов.

Ресурса деталей #структора хватит на десяток-другой сопряжений друг с другом, после чего материал запоминает деформацию и держится не плотно.

Детали легко резать ножом, склеивать суперклеем и красить.

Комплектация

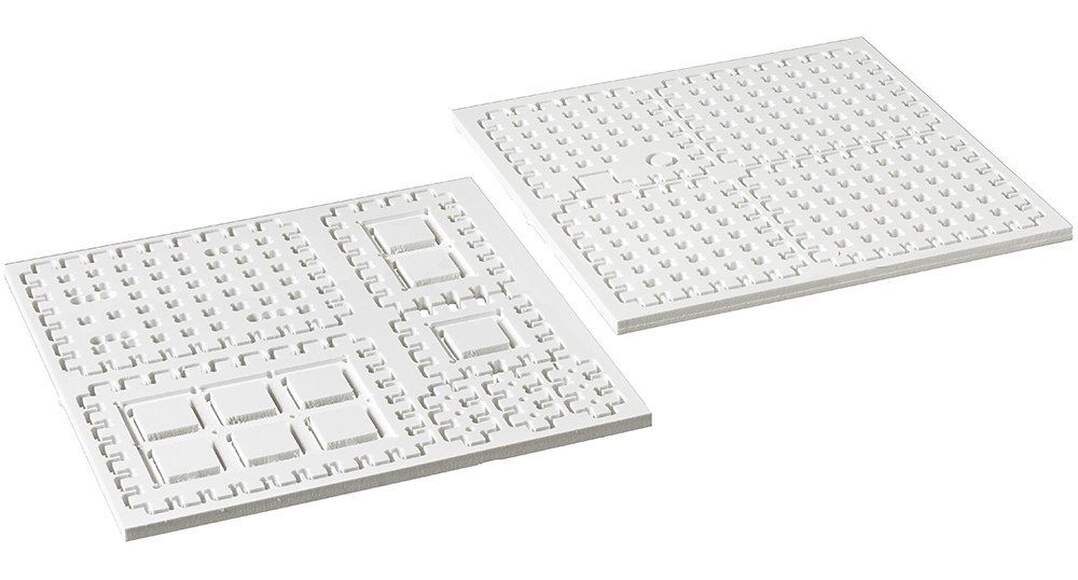

Все детали поставляются в двух матрицах, размером 170×170 мм. Чтобы извлечь деталь из матрицы используйте скальпель или канцелярский нож.

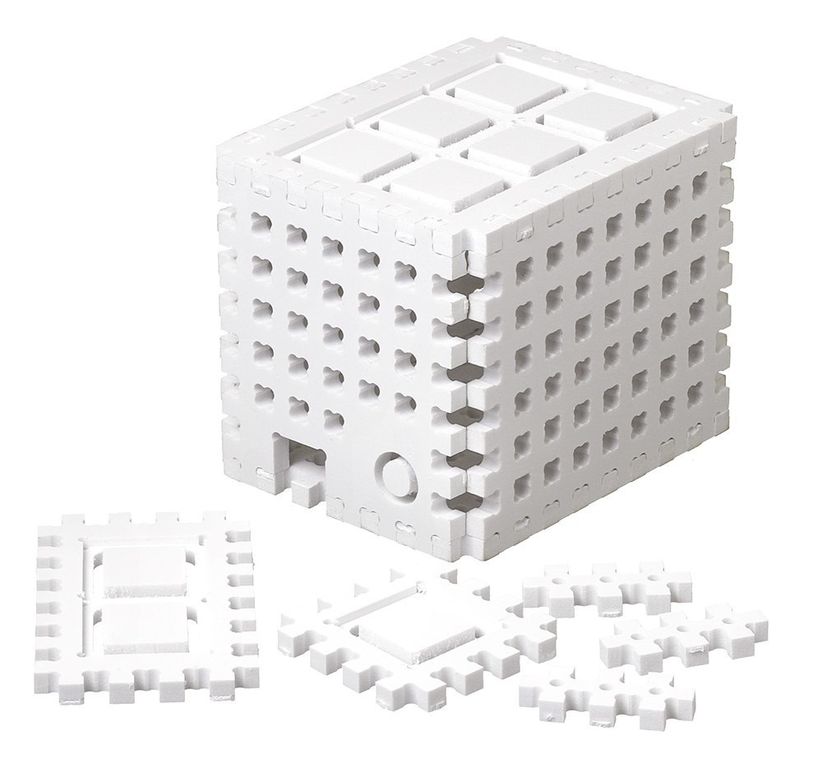

В набор входят:

• деталь для крепления управляющей платы


• четыре боковые стенки


• крышка с гнёздами под шесть модулей


• крепление для одноюнитового модуля


• крепление для двухюнитового модуля


• 3 соединительных элемента

Габаритный чертёж

Размер любой стороны детали в сантиметрах легко вычислить, посчитав шипы. Количество шипов плюс 0,5 см и будет размером стороны.

Технические характеристики

• Материал: вспененный ПВХ шириной 5 мм


• Температурный диапазон: 0…+60 °C


• Плотность: 0,55 г/см³

Для крепления платы к деталям используйте винты М3.
