Описание товара Датчик тока (Troyka-модуль)

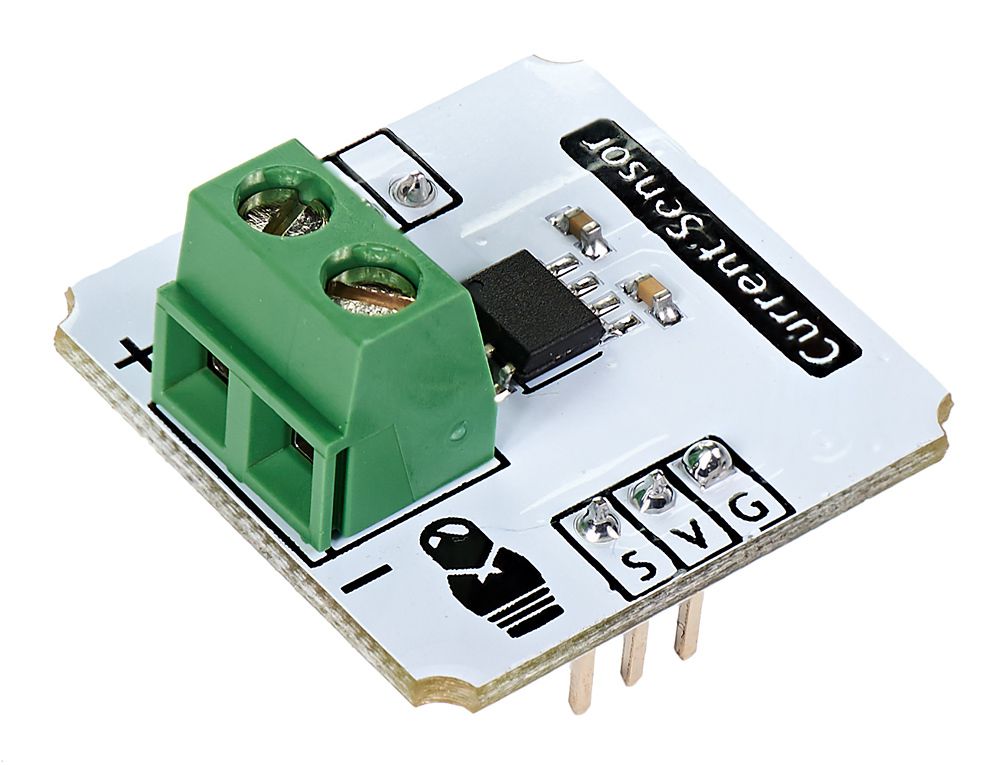

Датчик тока (Troyka-модуль)

Датчик из линейки Troyka-модулей определит силу тока в цепях постоянного и переменного тока в диапазоне до 5 A.

Сенсор подойдёт для контроля потребления тока, сообщит об изменении нагрузки или поднимет тревогу при аварийном обесточивании системы.

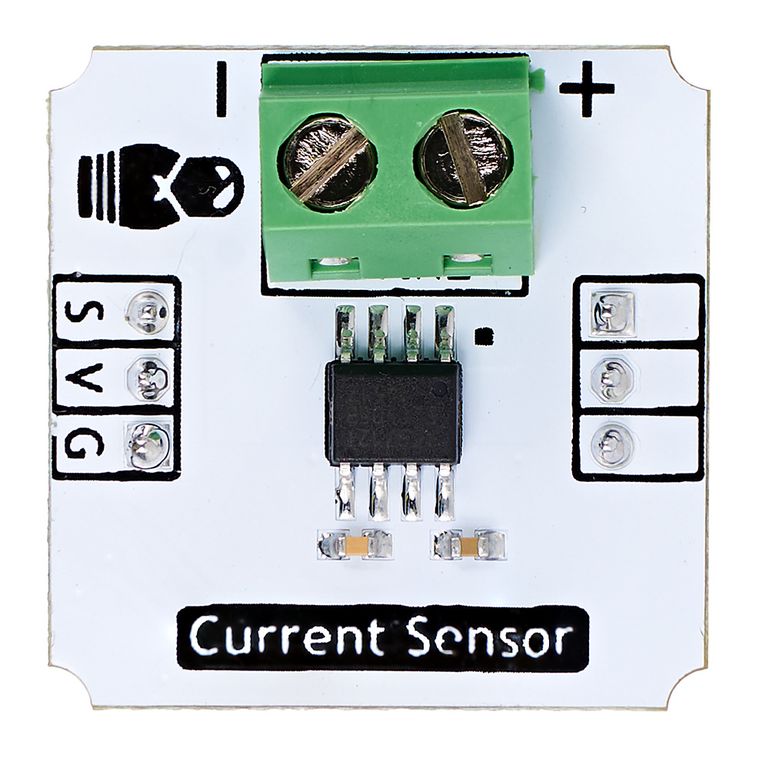

Датчик тока выполнен на основе микросхемы ACS712.

Подключение

Результатом работы сенсора является аналоговый сигнал. В отсутствии электрического тока датчик выдаёт половину напряжения питания. При появлении тока сигнальное напряжение отклоняется к нулю или напряжению питания пропорционально силе измеряемого тока.

Подключайте модуль к управляющей электронике с помощью трёх проводов. Шлейф для подключения включён в комплект.

При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. А для любителей избавиться от проводов подойдёт Troyka Slot Shield.

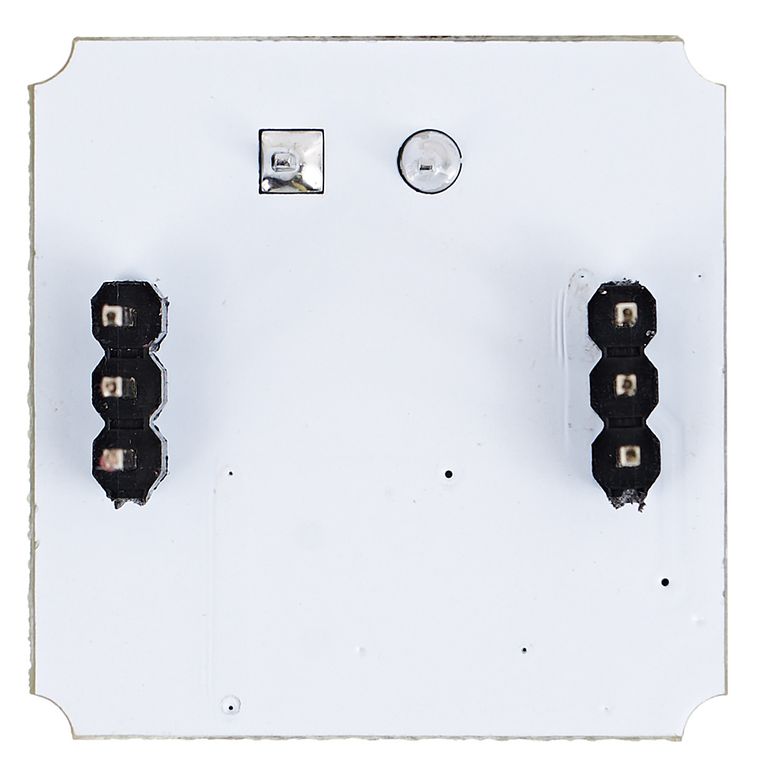

Модуль физически совместим с breadboard’ом.

Комплектация

• 1× Плата-модуль


• 1× Трёхпроводной шлейф

Характеристики

• Напряжение питания: 5 В


• Потребляемый ток: 10 мА


• Измеряемый ток: переменный и постоянный


• Диапазон измеряемого тока: −5…+5 A


• Чувствительность: 185 мВ/А


• Гальваническая развязка, пробивное напряжение: 2,1 кВ


• Рабочий диапазон температур: −40…+85 °C


• Габариты: 25,4×25,4 мм
