Описание товара Цифровой метеодатчик (Troyka-модуль)

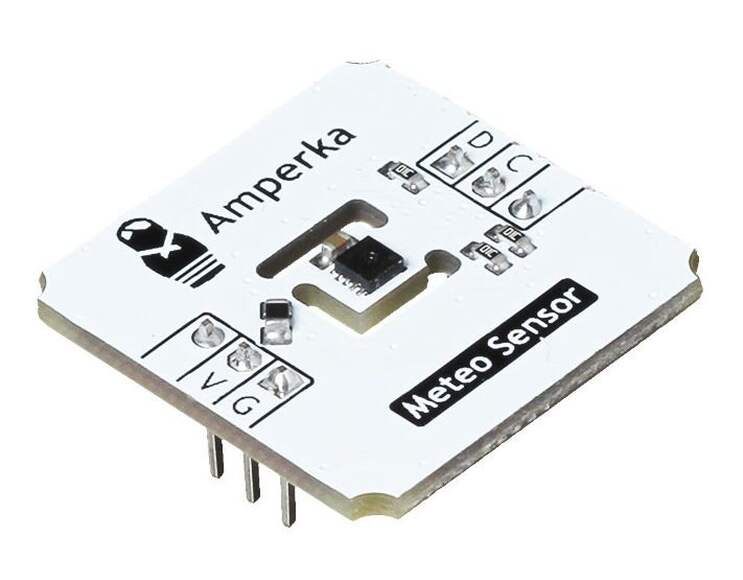

Цифровой метеодатчик (Troyka-модуль)

Соберите простую и высокоточную цифровую метеостанцию. Научитесь управлять погодой в доме. Датчик подскажет когда необходимо выключить кондиционер в комнате или запустить увлажнитель в парнике.

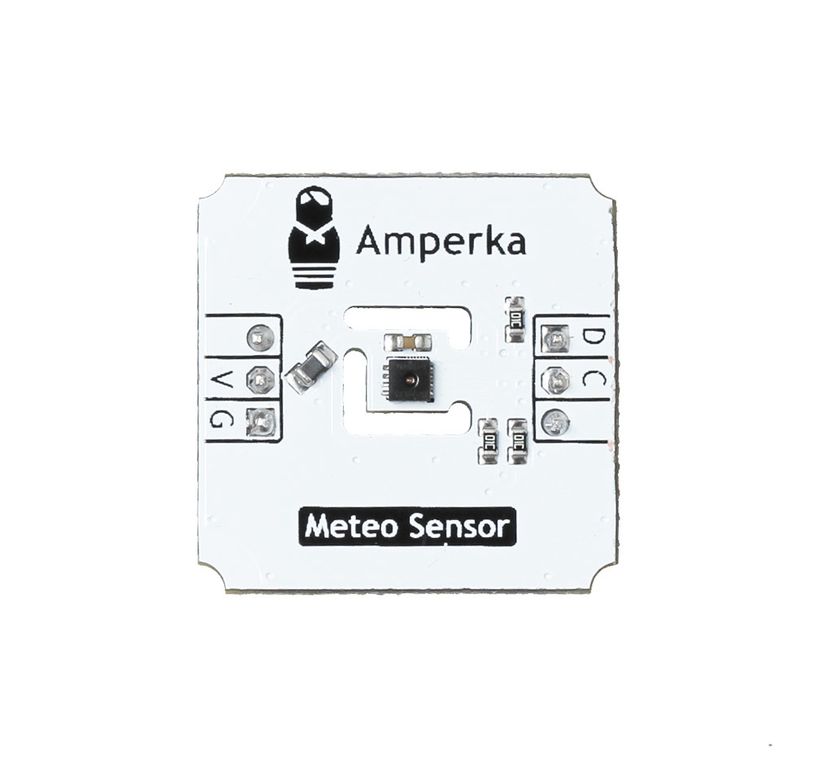

Сердце датчика температуры и влажности — микросхема SHT31 от компании Sensirion.

Чип выполнен по запатентованной технологии CMOSens®, откалиброван и отличается высокой точностью измерений.

Подключение

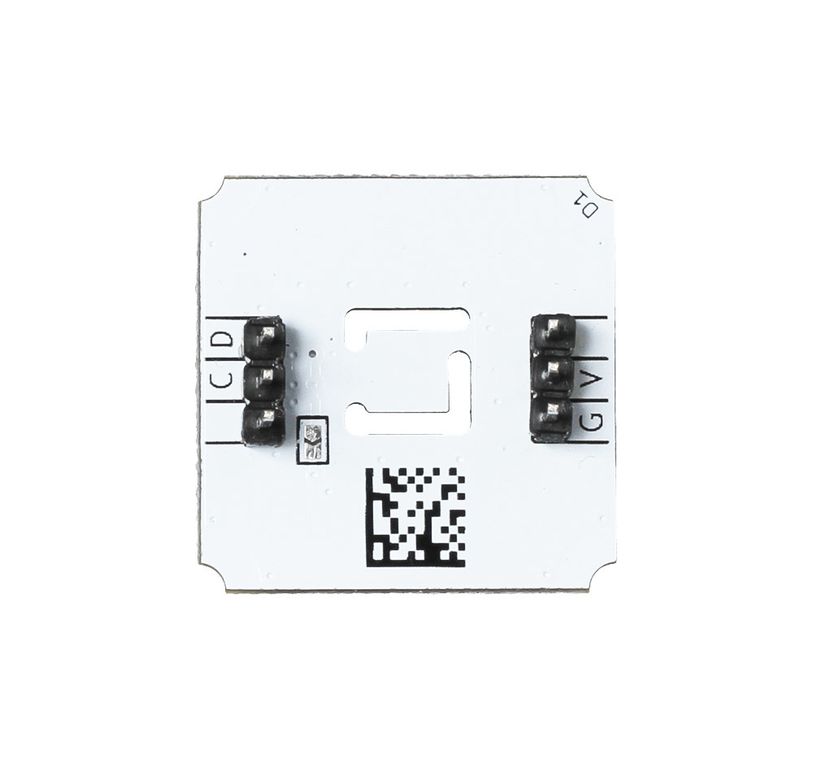

На модуле выведено две пары Troyka-контактов.

Нижняя группа

• Питание (V) — соедините с рабочим напряжением микроконтроллера.


• Земля (G) — Соедините с пином GND микроконтроллера.

Верхняя группа

• Сигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера.


• Сигнальный (C) — пин тактирования шины I²C. Подключите к SCL пину микроконтроллера.

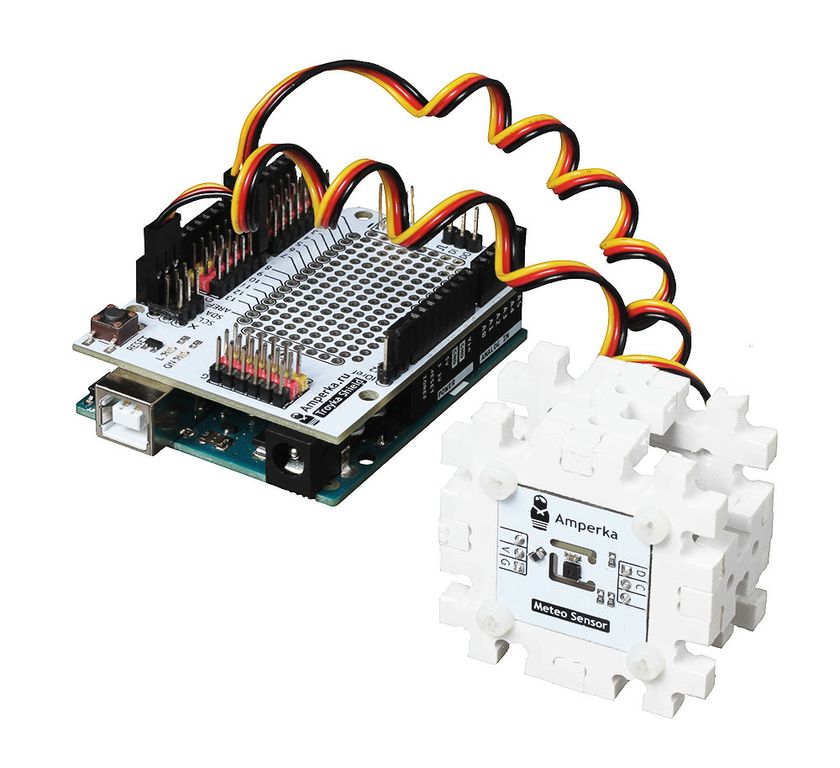

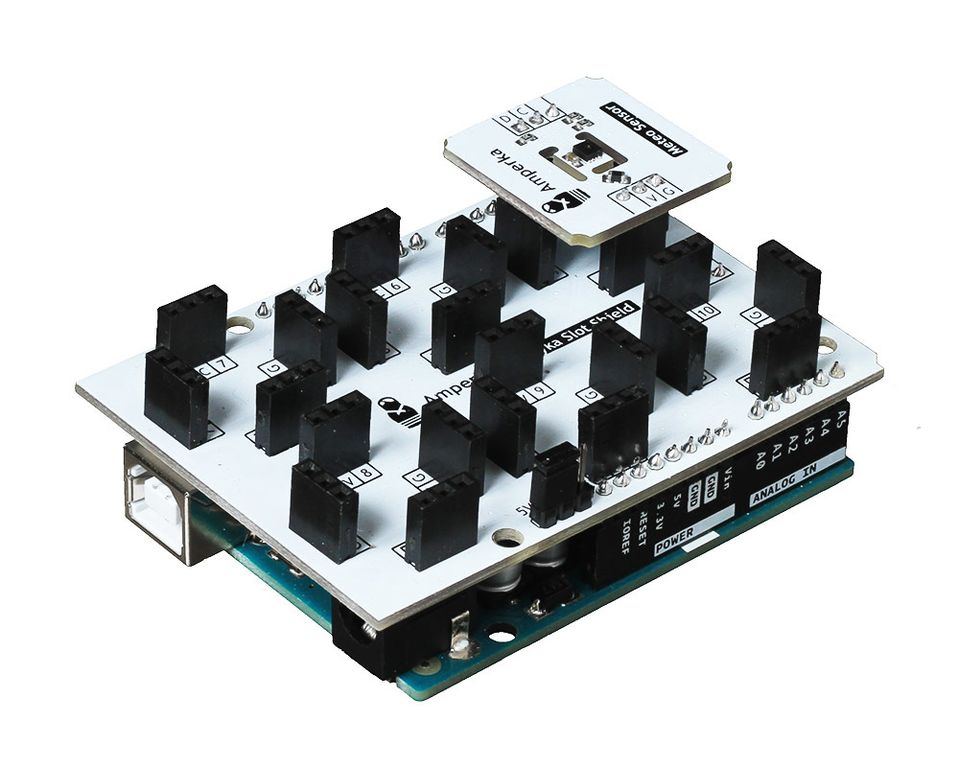

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. А с Troyka Slot Shield забудьте о проводах вовсе.

Программирование

На аппаратном уровне датчик общается с управляющей электроникой по шине I²C.

Но не переживайте о битах и байтах. Мы написали библиотеки, которые скрывают в себе сложности и детали протокола. На выходе общение с модулем чуть сложнее мигания светодиодом.

• Библиотека для Arduino


• Библиотека для Espruino

Комплектация

• 1× плата модуль


• 2× трёхпроводных шлейфа

Характеристики

• Чип: SHT31


• Напряжение питания: 3.3–5 В


• Интерфейс: I²C


• Адрес модуля: 0x44 (по умолчанию) / 0x45


• Габариты: 25,4×25,4 мм
