Описание товара Комплект учебно-лабораторного оборудования "Промышленные датчики технологической информации" (ПДТИ-МР-6)

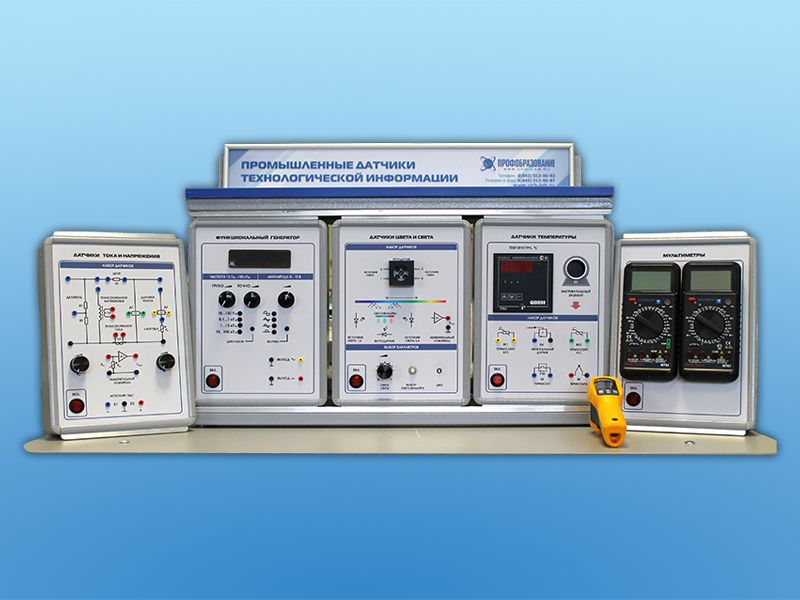

Комплект учебно-лабораторного оборудования "Промышленные датчики технологической информации" (ПДТИ-МР-6).

Назначение:

Комплект учебно-лабораторного оборудования "Промышленные датчики технологической информации" предназначен для проведения лабораторно-практических занятий по курсу "Промышленные датчики". Данное оборудование может применяться в образовательных учреждениях для получения практических и теоретических навыков по одноименной дисциплине.

Учебно-методическое пособие по проведению лабораторных работ:

1. Изучение датчиков тока и напряжения

Изучение статических и рабочих характеристик датчиков:

• измерительного шунта,
• трансформатора тока,
• интегрального датчика тока на основе эффекта Холла,
• делителя напряжения,
• трансформатора напряжения,
• интегрального датчика напряжения на основе эффекта Холла.

2. Изучение датчиков температуры

Изучение статических и рабочих характеристик датчиков:

• термостата,
• термопары К-типа,
• терморезистора PTC,
• терморезистора NTC,
• интегрального датчика температуры.

3. Изучение датчиков магнитного поля

Изучение рабочих характеристик датчиков:

• геркона,
• магниторезистора с дискретным выходом,
• датчика Холла с дискретным выходом.

Изучение статических характеристик датчиков:

• аналогового датчика Холла,


• магниторезистора с аналоговым выходом.

4. Изучение датчиков освещенности и цвета:

• Изучение статических характеристик датчика освещенности.


• Изучение влияния силы света и типа светофильтра на статические характеристики датчика цвета.

Состав (основного изделия):

Комплект учебно-лабораторного оборудования включает модули:

•  Датчики тока и напряжения.


•  Датчики температуры.


•  Датчики магнитного поля.


•  Датчики освещенности и цвета.


•  Функциональный генератор.


•  Мультиметр.

Технические характеристики (энерго-габаритные):

• Габариты: не более 660 х 400 х 400 мм.


• Масса: не более 30 кг.


• Электропитание: 220 В, 50 Гц.


• Потребляемая мощность от сети: не более 100 Вт.

Комплект поставки:

1. Комплект учебно-лабораторного оборудования "Промышленные датчики технологической информации"


2. Бесконтактный пирометр


3. Карманный люксметр


4. Комплект соединительных проводов и силовых кабелей


5. Паспорт изделия


6. Руководство по эксплуатации


7. Методические указания по выполнению лабораторных работ.
