Описание товара Штамповочный пресс с конвейером / Punching Machine with Conveyor Belt 24V

Штамповочный пресс с конвейером / Punching Machine with Conveyor Belt 24V

Макет предназначен для изучения технологий промышленной автоматизации с использованием промышленных программируемых контроллеров (ПЛК). Стойка управления с ПЛК приобретается отдельно.

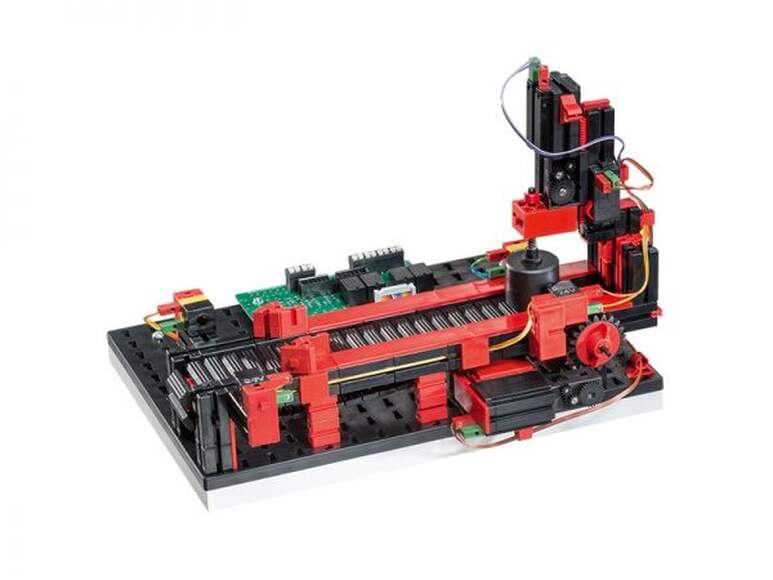

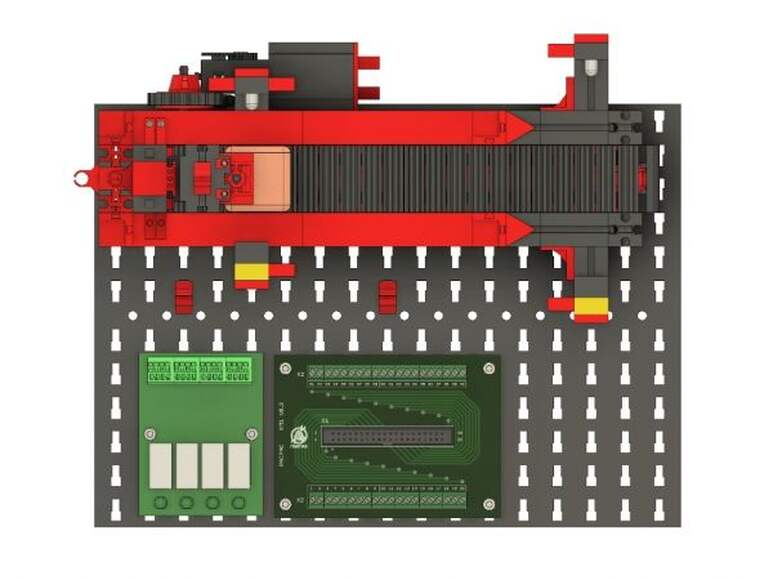

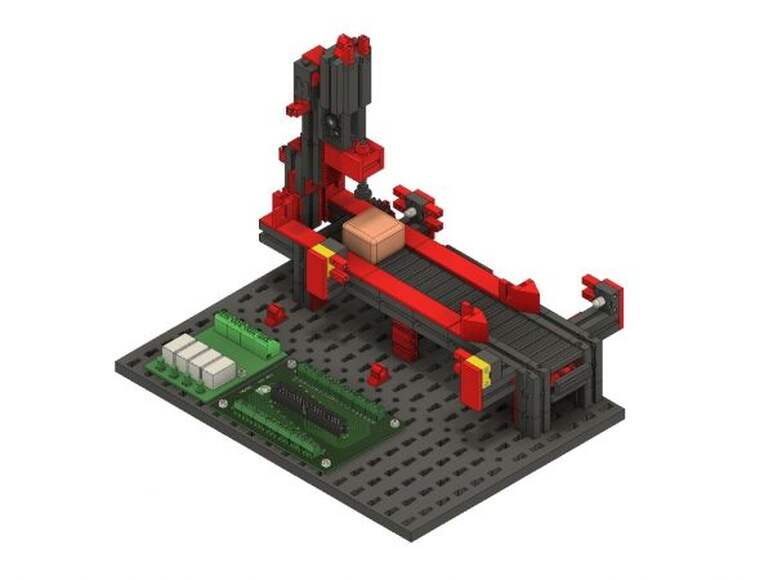

Макет состоит из ленточного транспортера и штамповочного пресса. Для определения положения заготовок на ленте транспортера используются два фотоэлектрическх датчика. Один датчик расположен во входной зоне транспортера, а второй на позиции обработки.

Привод штамповочный пресса перемещает штамп вдоль вертикальной оси. Конечные положения штампа фиксируются двумя концевыми выключателями.

Макет можно легко объединить с трех-осевым манипулятором.

Состав макета:

• 2 двигателя постоянного тока 24 В.


• 2 микропереключателя.


• 2 световых барьера. Каждый барьер  состоит из одного светодиода и фототранзистора.


• 1 имитация обрабатываемой детали. Диаметр 29 мм. Высота 25 мм.


• Габаритные размеры: 275 x 210 x 200 мм (ГxШxВ)

Требования к системе управления:

• 4 дискретных входа.


• 4 дискретных выхода.

ВАЖНО! Для работы с макетом нужен программируемый контроллер ПЛК, который можно приобрести отдельно. ПЛК в комплект не входит!

Вес:1 кг

Размер упаковки (ШxВxГ):38x28x20 см

Напряжение питания:24 В

Оригинальное название:Punching Machine with Conveyor Belt 24V
