Описание товара Комплексный макет цифрового производства (Industry 4.0) 9 В / Training Factory Industry 4.0 9V V2

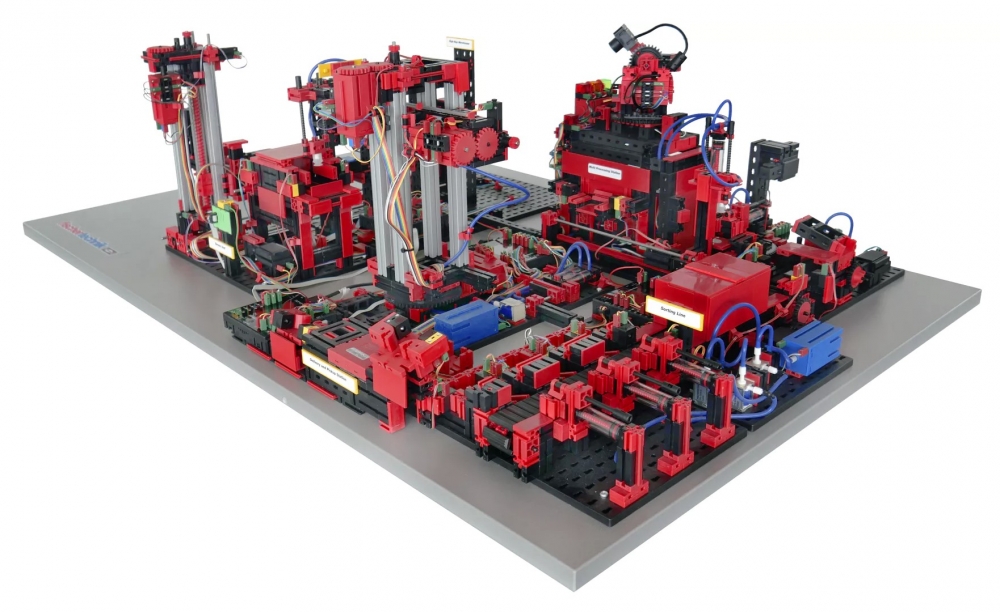

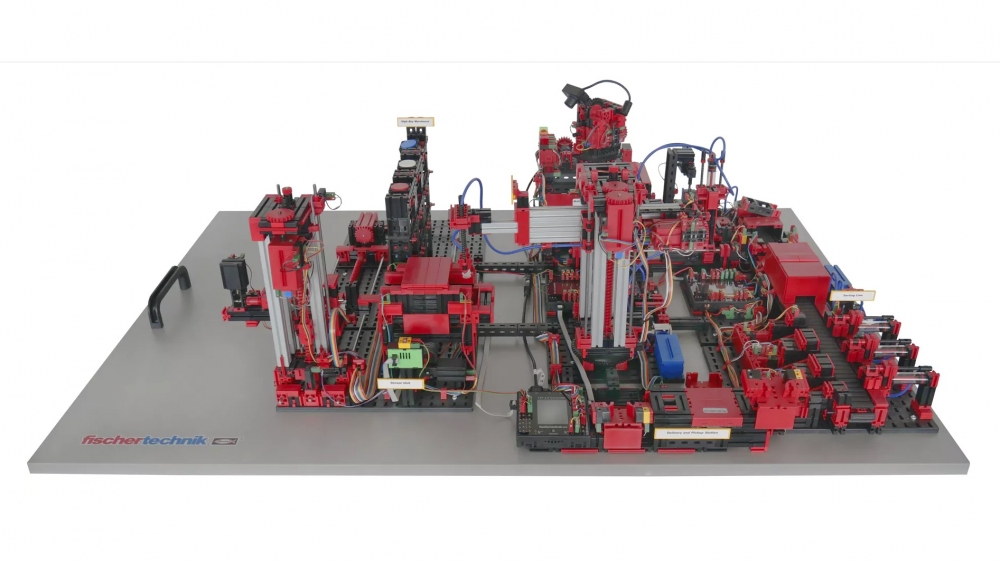

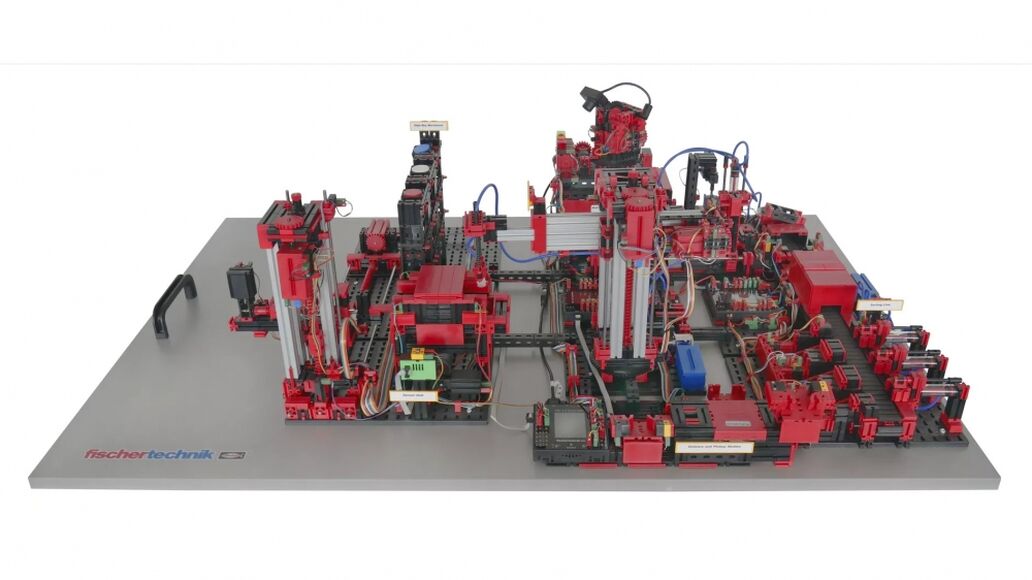

Комплексный макет цифрового производства (Industry 4.0) 9 В / Training Factory Industry 4.0 9V V2 от компании Пакпак представляет собой учебный лабораторный стенд, предназначенный для изучения комплекса технологий «Индустрия 4.0» в школах, колледжах и вузах, а также для исследований, обучения и развития в технологических компаниях и IT-подразделениях.

Макет демонстрирует технологические процессы современного производственного бизнеса, такие как приёмка сырья, хранение, размещение нового заказа клиентом, производство, контроль качества и отгрузка заказа клиенту.

Продукт из нескольких технологических модулей, среди которых:

• участок загрузки материалов и выгрузки готовых заказов;


• участок хранения;


• роботизированный внутренний материальный транспорт;


• участок термической обработки;


• участок механической обработки;


• участок сортировки;


• станция мониторинга окружающей среды;


• система видео-наблюдения.

Технологический процесс начинается с поступления заготовок на склад через участок загрузки, где выполняется идентификация цвета и загрузка исходных параметров во встроенную NFC-метку. После размещения заказа заготовки проходят через соответствующие заводские модули, причём в пользовательском интерфейсе сразу же отображается текущее состояние производства.

Станция измерения параметров окружающей среды передаёт на сервер текущие значения температуры, влажности, давления и качества воздуха. Управляемая видео-камера может использоваться для удалённого технического обслуживания через интернет. Движение отдельных деталей отслеживается с помощью NFC (Near Field Communication): каждой детали присваивается уникальный идентификационный номер (ID), что позволяет проследить и увидеть текущее состояние заготовок в процессе обработки.

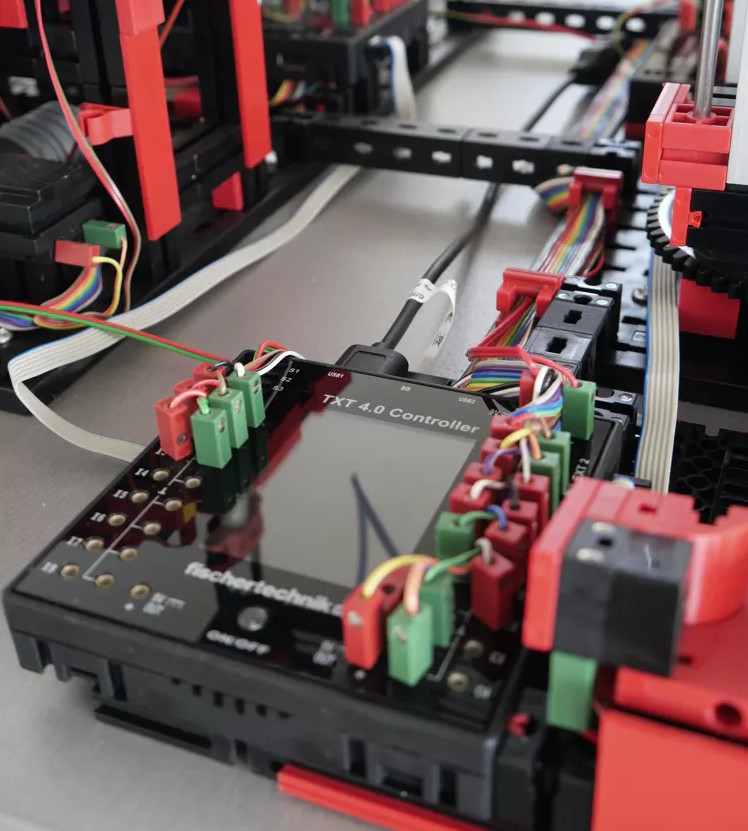

Система управления состоит из шести контроллеров TXT4.0, объединённых в локальную беспроводную сеть WiFI. Управляющая программа написана на языке ROBO Pro Coding (Python), загружена в контроллер и готова к запуску. Соответствующая библиотека опубликована в репозитарии Gitlab. Эта библиотека может использоваться для написания индивидуальных программ.

Пользовательский интерфейс для мониторинга и управления реализован двумя полностью заменяющими друг друга решениями. Первое решение предполагает использование web-приложения в облачном сервисе fischertechnik, а второе построено на базе локального встроенного в контроллер TXT4.0 сервера визуализации Node-RED.
